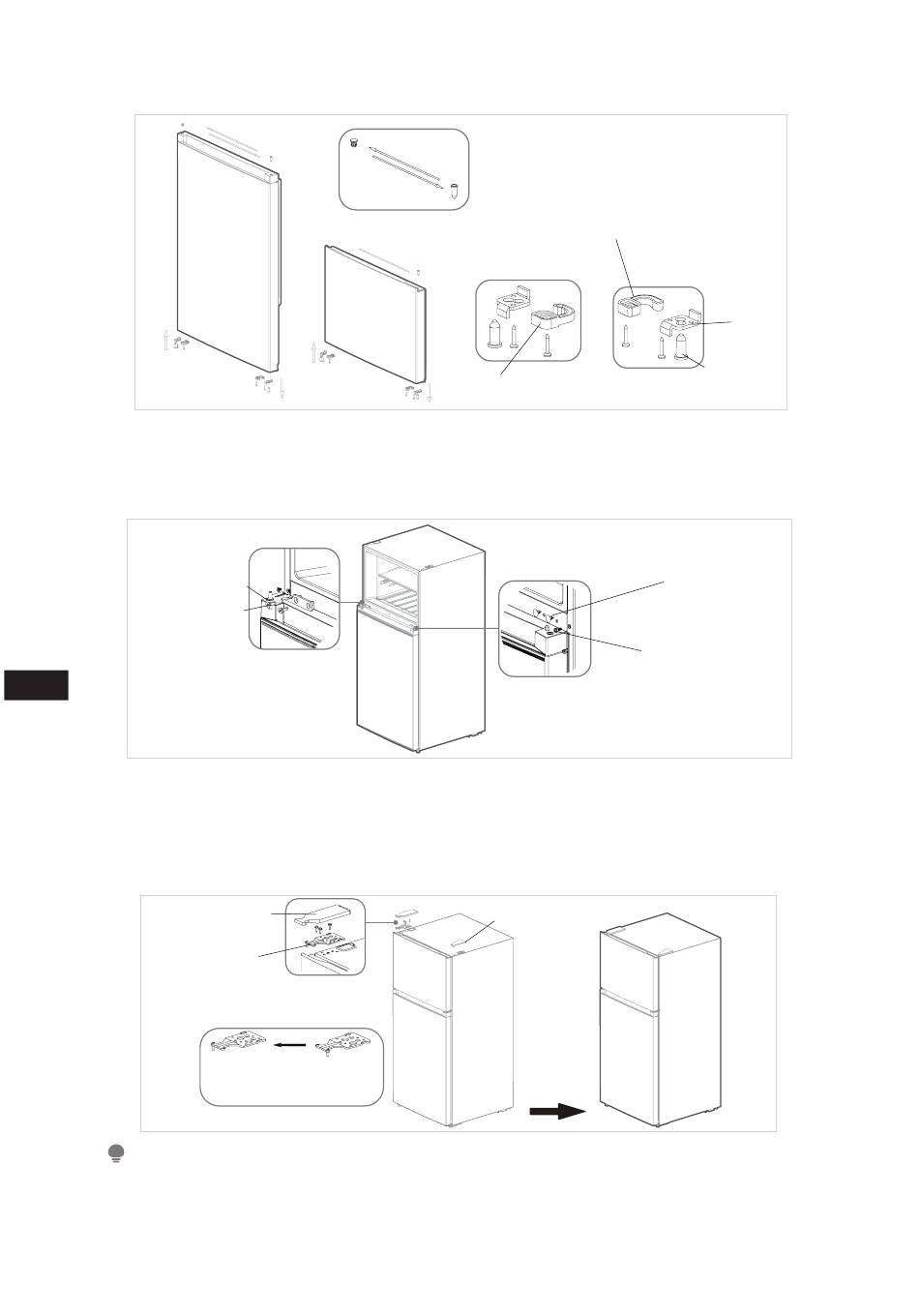

7. Installer la porte de réfrigération sur la charnière inférieure, installer les vis de
la poutre centrale, la charnière du milieu et serrer les vis sur le côté gauche, et
couvrir les goupilles d'obturation, les vis de la poutre centrale et les capuchons
de vis sur le côté droit.
Charnière centrale
Bouchon à vis
FR
8. Installer la porte de congélation sur la charnière centrale, retirer l'arbre de
la charnière supérieure et l'installer dans le trou de l'arbre de l'autre côté de
la charnière, installer la charnière supérieure et serrer les vis, et installer le
couvercle de la charnière supérieure et le couvercle du trou droit.
9. Le changement de porte est terminé.
Couvercle de charnière
Charnière supérieure
ATTENTION
La figure ci-dessus est seulement à titre indicatif. La configuration réelle dépendra du produit
physique ou de la déclaration du distributeur.
Bouchon de trou
Manchon d'arbre
Retirer l'arbre de la charnière
supérieure et l'installer dans le
trou de l'arbre de l'autre côté de
la charnière.
Autobloquant
de porte droite
Autobloquant
de porte gauche
Charnière supérieure
08
Butoir
Manchon
d'arbre
Broches de
connexion
Vis de la
poutre centrale
