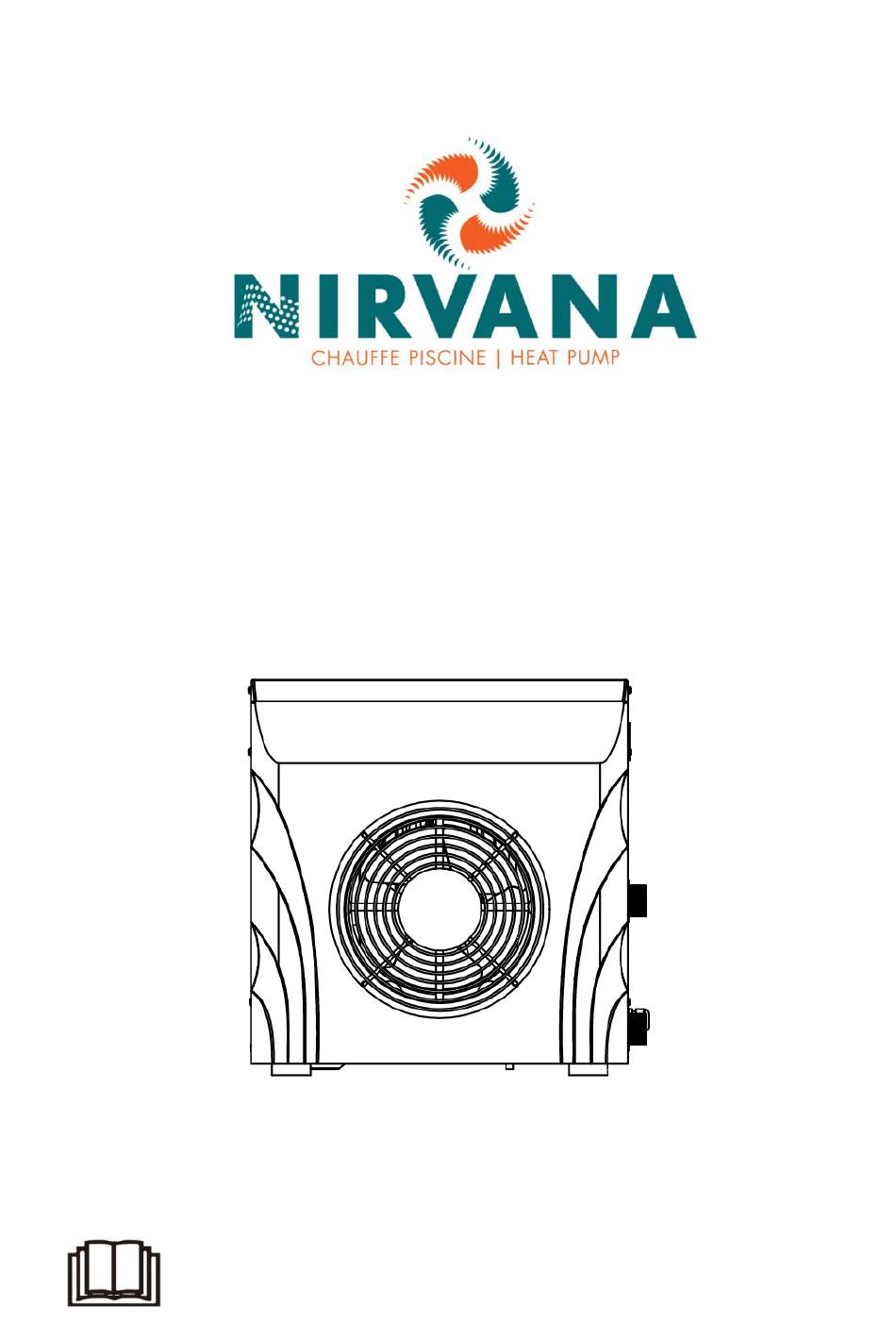

- Page 1 SWIMMING POOL HEAT PUMP Installation & Instruction Manual IMPORTANT NOTE: Thank you very much for purchasing our product. Before using your unit, please read this manual carefully and keep it for future reference.
-
Page 3: Table Of Contents
Contents I. FORWORD ............................1 1. Statement ............................ 1 2. The following safety factors need to be considered: ..............1 3. ⚠ Warning ........................... 2 II. System Specification ......................... 3 1. Specification ..........................4 2. Unit Dimensions .......................... 5 3. Explosion View ..........................5 III. -
Page 4: Forword
I. FORWORD 1. Statement To keep users under safe working condition and property safety, please follow the instructions below. ⚫ Wrong operation may result in injury or damage; ⚫ Please install the unit in compliance with local laws, regulations and standards; ⚫... -
Page 5: Warning
Please connect power wire accurately according to wiring diagram on the manual to avoid burnout of the unit or fire. ➢ Be sure to use correct material during installing. Wrong parts or wrong materials may result in fire, electric shock, or falling of the unit. ➢... -
Page 6: System Specification
Do not install the unit in a location where there may be flammable gas. ➢ ➢ If there is flammable gas around the unit, it will cause explosion. According to the instruction to carry out drainage system and pipeline work. If drainage system or pipeline is defective, water leakage will occur. -
Page 7: Specification
1. Specification NE20 Model : Ambient air 80 ℉ , Humidity 80%, Water temperature 80 ℉ Test Condition 20.00 Heating Capacity (kBtu/h) 1.05 Power Input (kW) 5.57 : Ambient air 50 ℉ , Humidity 63%, Water temperature 80 ℉ Test Condition 10.88... -
Page 8: Unit Dimensions
2. Unit Dimensions Unit: inch Model: NE20 3. Explosion View... -
Page 9: Installation Instructions
1 Fan motor cover 8 Titanium tube heat exchanger Handle 16 Wire controller Front plate Pipe assembly Fan blade Compressor Back net Fan motor 11 Power supply waterproof connector 18 Top cover Water flow switch Motor support Left plate Mainboard Chassis Right plate Rubber feet... -
Page 10: Pre-Requirements
This section is provided for information purpose only and must be checked and adapted if necessary according to actual installation condition. 1. Pre-Requirements Needed equipment for installation of heat pump: Suitable power supply cable for unit’s power. A by-pass kit and an assembly of PVC tube, stripper, PVC adhesive and sandpaper. A set of wall plug and expansion screw. -
Page 11: Installation Layout
Unit: mm Anything could not be placed within at least 1m in front of heat pump. Leave at least 500mm of empty space around the sides and rear of heat pump. Do not put any stuff on or in front of heat pump! 3. -
Page 12: Running Test
standards and regulations in the country where the system is installed. ② In places open to the public, or where required by law, an emergency stop button or power disconnect switch should be installed near the heat pump. IV. Running Test 1. -
Page 13: Control Function Description
2. Control Function Description 2.1. The buttons of LED wire controller 2.2. Controller display instructions The red light lights up when heating mode The green light flashes when defrosting 2.3. Definition of function keys 2.3.1 " " key Under the main interface, press this button to turn on or off the heat pump. Under the parameter checking interface, press this button to return to the main interface. -
Page 14: Reset Operation
2.4. Reset operation When pressing the "M" key + " " key for 10 seconds, the parameter values can be recover to default values. 2.5. Error code Malfunction Code Inlet water temperature sensor’s fault Coil temperature sensor’s fault Ambient temperature sensor’s fault Super-cooling protection for outlet water Low pressure protection fault Water flow protection fault... -
Page 15: Maintenance
V. Maintenance ⚫ You should check the water supply system regularly to avoid the air entering into water system and occurrence of low water flow, it would reduce the performance and reliability of the heat pump. ⚫ Clean your pools and filtration system regularly to avoid the damage of the unit because of a dirty or clogged filter. - Page 16 NIRVANA HEAT PUMP INC 4215 rue St-Joseph Trois-Rivières, QC G8Z 4G3 Tél. Canada: (819) 519-8970 Tél. USA: (844) 447-7665 www.nirvanahp.com...
- Page 17 THERMOPOMPE POUR PISCINE Manuel d'installation et d'instructions REMARQUE IMPORTANTE: Nous vous remercions d’avoir acheté notre produit. Avant d’utiliser votre unité, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.
- Page 19 TABLE DES MATIÈRES I. AVANT-PROPOS ..........................1 1. Déclaration ..........................1 2. Les facteurs de sécurité suivants doivent être pris en compte : ..........1 3. ⚠ Attention ..........................3 II. Spécification du système ........................4 1. spécification ..........................5 2.
-
Page 20: Avant-Propos
I. AVANT-PROPOS 1. Déclaration Pour maintenir les utilisateurs dans des conditions de travail sûres et assurer la sécurité des biens, veuillez suivre les instructions ci-dessous. ⚫ Une mauvaise opération peut entraîner des blessures ou des dommages ; ⚫ Veuillez installer l'unité conformément aux lois, réglementations et normes locales ; ⚫... - Page 21 Un mauvais câblage peut provoquer un incendie. ➢ Veuillez connecter le fil d'alimentation avec précision conformément au schéma de câblage figurant dans le manuel pour éviter un bris de l'appareil ou un incendie. ➢ Assurez-vous d'utiliser le matériel approprié lors de l'installation. Des pièces ou des matériaux incorrects peuvent provoquer un incendie, un choc électrique ou la chute de l'appareil.
-
Page 22: Attention
➢ L'eau ne doit pas être versée directement de l'appareil. Ne laissez pas l’eau pénétrer dans les composants électriques. 3. ⚠ Attention ➢ N'installez pas l'appareil dans un endroit où il peut y avoir des gaz inflammables. ➢ S'il y a du gaz inflammable autour de l'appareil, cela provoquera une explosion. Selon les instructions pour effectuer des travaux sur le système de drainage et les canalisations. -
Page 23: Spécification Du Système
➢ Cet appareil n'est pas conçu pour les personnes physiquement ou mentalement faibles (y compris les enfants) et qui n'ont ni expérience ni connaissances en matière de système de chauffage et de refroidissement. Sauf s'il est utilisé sous la direction et la supervision d'un technicien professionnel, ou s'il a reçu une formation sur l'utilisation de cet appareil. -
Page 24: Spécification
1. spécification NE20 Modèle Condition de test: Ambiante 80 ℉ , Humidité 80%, Eau 80 ℉ 20,00 Capacité de chauffage (kBtu/h) 1,05 Entrée de puissance (kW) 5,57 Condition de test: Ambiante 50 ℉ , Humidité 63%, Eau 80 ℉ 10,88 Capacité... -
Page 25: Dimensions De L'unité
2. Dimensions de l'unité Unité : pouce Modèle: NE20... -
Page 26: Vue Éclatée
3. Vue éclatée Couvercle du moteur du Échangeur de chaleur à tubes en titane Poignée ventilateur Plaque frontale Assemblage de tuyaux Contrôleur de fil Ailette du ventilateur Compresseur Filet arrière Connecteur étanche pour l'alimentation Couvercle Moteur du ventilateur électrique supérieur Support du moteur Interrupteur de débit d'eau Plaque gauche... -
Page 27: Instructions D'installation
III. instructions d'installation AVERTISSEMENT: L'installation doit être effectuée par un technicien qualifié. Cette section est fournie à titre informatif uniquement et doit être vérifiée et adaptée si nécessaire en fonction des conditions réelles d'installation. 1. Pré-requis Équipement nécessaire pour l'installation d'une pompe à chaleur : Câble d'alimentation adapté... - Page 28 produits corrosifs, des composés soufrés ou à proximité d'équipements à haute fréquence. 7. Pour éviter les éclaboussures de boue, n'installez pas l'appareil à proximité d'une route ou d'une piste. 8. Pour éviter le bruit des voisins, assurez-vous que l'unité est installée dans une zone moins sensible au bruit ou bonne zone d'insonorisation.
-
Page 29: Disposition De L'installation
3. Disposition de l'installation * Le schéma d'installation est uniquement à titre de référence 4. Connexion électrique Pour fonctionner en toute sécurité et maintenir l’intégrité de votre système électrique, l’appareil doit être connecté à votre alimentation électrique conformément aux réglementations suivantes: ①... -
Page 30: Test En Cours
IV. Test en cours 1. Inspection avant d'exécuter le test a. L'exécution du test peut commencer une fois l'installation terminée ; b. Avant d'exécuter le test, confirmez les éléments ci-dessous et écrivez √ dans le bloc ; ● Installation correcte de l'unité □ ●... -
Page 31: Description De La Fonction De Contrôle
2. Description de la fonction de contrôle 2.1. Les boutons du contrôleur de fil LED 2.2. Instructions d'affichage du contrôleur Le voyant rouge s'allume en mode chauffage Le voyant vert clignote lors du dégivrage 2.3. Définition des touches de fonction 2.3.1 "... -
Page 32: Opération De Réinitialisation
sera affiché sur l'interface principale pendant 3 secondes (Fahrenheit indique F, Celsius indique C). 2.4. Opération de réinitialisation En appuyant sur la touche "M" touche + " " Touche pendant 10 secondes, les valeurs des paramètres peuvent être récupérées aux valeurs par défaut. 2.5. -
Page 33: Entretien
V. Entretien ⚫ Vous devez vérifier régulièrement le système d'alimentation en eau pour éviter que de l'air ne pénètre dans le système d'eau et qu'un faible débit d'eau ne se produise, cela réduirait les performances et la fiabilité de la pompe à chaleur. ⚫... - Page 36 NIRVANA HEAT PUMP INC 4215 rue St-Joseph Trois-Rivières, QC G8Z 4G3 Tél. Canada: (819) 519-8970 Tél. USA: (844) 447-7665 www.nirvanahp.com 119-01-10-00753 A0...
