- Page 1 SWIMMING POOL HEAT PUMP Installation & Instruction Manual IMPORTANT NOTE: Thank you very much for purchasing our product. Before using your unit, please read this manual carefully and keep it for future reference.
-
Page 3: Table Of Contents
CONTENTS 1. FOREWORD ....................1 1.1. Statement ................... 1 1.2. Safety Factors ..................1 2. OVERVIEW OF THE UNIT ................2 2.1. Accessories Supplied with the Unit ............. 3 2.2. Dimensions of the Unit ................ 3 2.3. Main Parts of the Unit ................. 4 2.4. - Page 4 4. REMOTE CONTROLLER OPERATION GUIDANCE ........ 13 4.1. Control Panel Diagram ..............13 4.2. Key Operating Instruction ..............14 4.3. System Status ................... 15 4.4. Fault/Protection Code ............... 16 5. MAINTENANCE AND WINTERIZING ............17 5.1. Maintenance ..................17 5.2. Winterizing ..................17...
-
Page 5: Foreword
1. FOREWORD 1.1. Statement To keep users and property under safe operating conditions, please follow the instructions below： ① Wrong operation may result in injury or damage; ② Please install the unit in compliance with local laws, regulations and standards; ③... -
Page 6: Overview Of The Unit
⑨ Don't touch or operate the unit when your hands are wet. It may cause fire or electric shock. ⑩ Do not let water permeate into the electrical components. Warning ① Do not install the unit in a location where there may be flammable gas. ②... -
Page 7: Accessories Supplied With The Unit
2.1. Accessories Supplied with the Unit After unpacking, please check if you have all the following components. Components Quantity Components Quantity ① ④ User Manual Drain Pipe ⑤ ② Rubber Blanket Water Pipe Joint ③ Drain Connector 2.2. Dimensions of the Unit Model: SIM55 Model: SIM75... -
Page 8: Main Parts Of The Unit

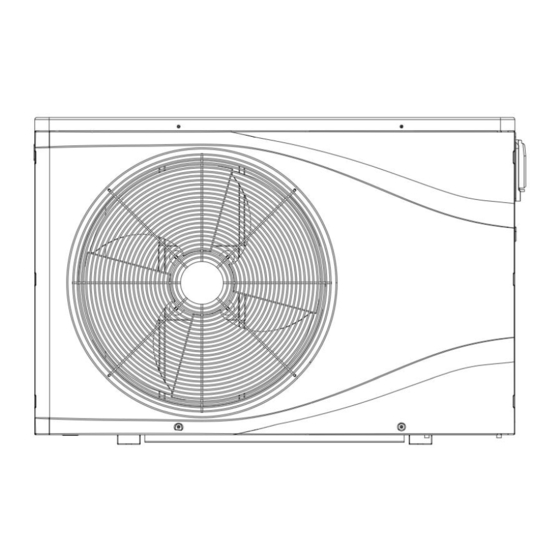

2.3. Main Parts of the Unit... - Page 9 Model: SIM55 Top cover Front plate Middle plate Left handle Fan motor cover Pipe component Motor support Chassis Left plate Right plate Fan motor Fan blade Wire controller High efficiency finned heat exchanger Fixed plate 1 Compressor Electrical box Fixed plate 2 Titanium heat exchanger Back net Model: SIM75...
-
Page 10: Specifications
High efficiency finned heat exchanger Front plate Middle plate Left handle Chassis Titanium heat exchanger Left plate Top cover Pipe component Motor support 12 Ambient temperature sensor Wire controller Fixed plate Water flow switch Compressor Fan motor Back net Right handle Fan blade Electrical box Right plate... -
Page 11: Installation
Model SIM55 SIM75 Power supply(V/Ph/Hz) 208-230V~/60Hz 208-230V~/60Hz Rated Ambient Temp Range (°F) 23~104 23~104 Heating Capacity (kBtu/h) 52.9 73.6 Heating Capacity (kBtu/h) 33.78 46.54 Maximum Water Outlet Temp. (°F) Rated Water Flow (gpm) 23.8 31.5 Rated Water Pressure Drop (psi) 3.77 1.95 Maximum Input Power (kBtu/h) -
Page 12: Transportation
WARNING: The heat pump must be installed by a qualified technician. Improper installation, adjustment, service, maintenance or use can cause fire, electrical shock or other conditions which may cause injury or property damage. This section is provided for information purposes only and must be adapted according to the actual site conditions. -
Page 13: Pre-Requirements
3.3.1 Pre-requirements Equipment necessary for the installation of your heat pump: ① Power supply cable suitable for the unit’s power requirements and compliant with your local regulations. ② A By-Pass kit, sufficient PVC tubing suitable for your installation, as well as PVC , PVC adhesive and sandpaper. -
Page 14: Installation Layout
⑦ To prevent external damage to the unit, do not install it near a road or track. ⑧ To avoid causing nuisance to neighbors, make sure the unit is installed in an area that is not sensitive to noise. ⑨ Keep the unit out of the reach of children. ⑩... -
Page 15: Electrical Installation
lower water pipe to completely drain water out of the system for winterizing. If the unit is not running during winter months, please disconnect power supply and drain water from the unit through the drainage valve or by disconnecting the quick connect fittings. If unit is used at ambient temperatures below 0℃, please keep ensure that the water pump continuously runs to avoid water freezing inside the machine. -
Page 16: Commissioning The Heat Pump After Installation
3.4. Commissioning the heat pump after Installation WARNING: Please check all the wiring carefully before turning on the heat pump. 3.4.1 Inspection Before First Trial Run Before performing initial functional test, confirm below items and write √ in block; Correct unit installation ... -
Page 17: Remote Controller Operation Guidance
4. REMOTE CONTROLLER OPERATION GUIDANCE 4.1. Control Panel Diagram Table 1 Icon Meaning Icon Meaning WI-FI Timer on Electric heating Timer off Heating mode Smart mode Defrost state(Flash) Powerful mode Automatic mode Silent mode Cooling mode Table 2 Meaning Function Mode key Switch mode and set parameter Up key... -
Page 18: Key Operating Instruction
4.2. Key Operating Instruction Item Operation Way ON/OFF At the main interface, press " " to turn on / off. Lock/Unlock At the main interface, long press " " for 3s to lock or unlock. At the main interface, long press " "for 3s enter the parameter query Query System Parameter... -
Page 19: System Status
Item Operation Way ⚫ At the main interface, press" " to enter the timer query interface.With " " and " " to query.Press" "or no operation in 15s, it will return to main interface . ⚫ At the timer query interface,press" "... -
Page 20: Fault/Protection Code
Outer coil temp.(Heating ） -15 ～ 999 ℃ Inner coil temp.(Cooling ） -15 ～ 999 ℃ EEV steps 0~480 4.4. Fault/Protection Code Code Fault/Protection Name Communication fault Water flow fault High pressure protection Low pressure protection Inlet water temp.sensor fault Outlet water temp.sensor fault Ambient temp.sensor fault Suction temp.sensor fault... -
Page 21: Maintenance And Winterizing
5. MAINTENANCE AND WINTERIZING 5.1. Maintenance WARNING: Before undertaking maintenance work on the unit, ensure that you have disconnected the electrical power supply. 1. Cleaning The heat pump’s casing must be cleaned with a damp cloth. The use of detergents or other household products could damage the surface of the casing and affect its properties. - Page 22 NIRVANA HEAT PUMP INC 4215 Rue St-Joseph Trois-Rivieres, QC, G8Z 4G3 Tel Canada: (819) 519-8970 Tel USA: (844) 447-7665 www.nirvanahp.com...
- Page 23 THERMOPOMPE POUR PISCINE Manuel d’installation et d’utilisation REMARQUE IMPORTANTE: Nous vous remercions d’avoir acheté notre produit. Avant d’utiliser votre unité, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.
- Page 25 TABLE DES MATIÈRES 1. AVANT-PROPOS ..................1 1.1. Déclaration ..................1 1.2. Facteurs de sécurité ................1 2. VUE D’ENSEMBLE DE L’APPAREIL ............3 2.1. Accessoires fournis avec l’unité ............3 2.2. Dimensions de l’appareil ..............4 2.3. Principales pièces de l’appareil ............6 2.4.
- Page 26 4. GUIDE D’UTILISATION DE LA TÉLÉCOMMANDE ........15 4.1. Schéma du panneau de commande ..........15 4.2. Mode d’emploi des touches .............. 16 4.3. État du système ................18 4.4. Code d’erreur / de protection ............19 5. ENTRETIEN ET HIVERNAGE ..............20 5.1.
-
Page 27: Avant-Propos
1.AVANT-PROPOS 1.1. Déclaration Pour maintenir les utilisateurs et les biens dans des conditions de fonctionnement sécuritaires, veuillez suivre les instructions ci-dessous: ① Une mauvaise utilisation peut entrainer des blessures ou des dommages; Veuillez installer l’appareil conformément aux lois, réglementations et normes locales; ②... - Page 28 ⑥ L’appareil doit être équipé d’un dispositif de mise à la terre. Si l’alimentation électrique ne dispose pas de dispositif de mise à la terre, ne branchez pas l’appareil; ⑦ L’appareil ne doit être démonté ou réparé que par un technicien professionnel seulement. Un déplacement ou un entretien incorrect de l’appareil peut entrainer une fuite d’eau, une décharge électrique ou un incendie;...
-
Page 29: Vue D'ensemble De L'appareil
2.VUE D’ENSEMBLE DE L’APPAREIL 2.1. Accessoires fournis avec l’unité Après le déballage de l’unité, vérifiez si vous disposez de tous les éléments suivants: Éléments Quantité Éléments Quantité Manuel d’utilisation ① ④ Tuyau de vidange Assise en Joint de tuyauterie ⑤ ②... -
Page 30: Dimensions De L'appareil
2.2.Dimensions de l’appareil Modèle: SIM55... - Page 31 Modèle: SIM75...
-
Page 32: Principales Pièces De L'appareil
2.3.Principales pièces de l’appareil Modèle: SIM55 Plaque avant Couvercle supérieur Plaque centrale Couvercle du moteur du Poignée gauche Composant de la tuyauterie ventilateur Support du moteur Châssis Plaque gauche Plaque droite Moteur du ventilateur Pale du ventilateur Contrôle Échangeur de chaleur à ailettes haute efficacité Plaque fixe 1 Compresseur Boitier électrique... - Page 33 Modèle: SIM75 Échangeur de chaleur à ailettes haute Plaque avant Plaque centrale efficacité Poignée gauche Châssis Échangeur de chaleur en titane Plaque gauche Couvercle supérieur Composant de la tuyauterie Capteur de température Support du moteur Contrôle ambiante Plaque fixe Interrupteur de débit d'eau Compresseur Moteur du ventilateur Filet arrière...
-
Page 34: Caractéristiques Techniques
2.4.Caractéristiques techniques Modèle SIM55 SIM75 Alimentation électrique (V/Ph/Hz) 208-230V~/60Hz 208-230V~/60Hz Plage de température ambiante (°F) 23~104 23~104 Capacité de chauffage (kBtu/h) 52,9 73,6 Capacité de chauffage (kBtu/h) 33,78 46,54 Température maximale de sortie d’eau ( °F) Débit d’eau nominal (gpm) 23,8 31,5 Chute de pression normale de l’eau (psi) -
Page 35: Installation
3.INSTALLATION Avertissement: La thermopompe doit être installée par un technicien qualifié. Une installation, un réglage, un service, un entretien ou une utilisation incorrecte peuvent provoquer un incendie, une décharge électrique ou d’autres conditions susceptibles de causer des blessures ou des dommages matériels. Cette section est fournie à titre d’information uniquement et doit être adaptée en fonction des conditions réelles du 3.5. -
Page 36: Instructions D'installation
2. Pour assurer l’efficacité du chauffage, la longueur de la tuyauterie entre la piscine et la pompe à chaleur doit être moins de 30 pieds. 3.3. Instructions d’installation 3.3.1 Conditions préalables Équipement nécessaire à l’installation de votre thermopompe: ① Câble d’alimentation adapté aux besoins de l’appareil et conforme à la réglementation locale; ②... -
Page 37: Plan D'installation
L’emplacement de l’unité doit être facilement accessible pour une utilisation et une ① maintenance aisées; ② L’unité doit être installée sur le sol, fixée idéalement sur un sol en béton plat. Assurez-vous que le sol est suffisamment stable et qu’il peut soutenir le poids de l’unité; ③... -
Page 38: Installation Électrique
Item Quantité Item Quantité Unité de pompage de la Régulateur PH piscine Filtre en Y Filtre à sable Valve unidirectionnelle Floculateur Pompe de circulation Assainisseur d’eau Collecteur de cheveux Pompe doseuse Vanne d’arrêt Remarque: Le filtre doit être nettoyé régulièrement pour garantir la propreté de l’eau dans le système et pour éviter le manque de débit d’eau. -
Page 39: Connexion Électrique
Taille du câble d’alimentation Câble d’alimentation Modèle Fourniture électrique Diamètre du câble Spécification Choix de l’électricien Choix de l’électricien SIM55 208-230V~/60Hz Choix de l’électricien Choix de l’électricien SIM75 208-230V~/60Hz 3.3.6 Connexion électrique Avertissement: L’alimentation électrique doit être débranchée avant d’effectuer tout travail sur la pompe à... -
Page 40: Marche D'essai
carré. Installation correcte de l’unité La tension de l’alimentation est la même que la tension nominale de l’unité Tuyauterie et câblage corrects L’entrée et la sortie d’air ne sont pas obstruées L’évacuation et la ventilation ne sont pas obstruées et il n’y ... -
Page 41: Guide D'utilisation De La Télécommande
4.GUIDE D’UTILISATION DE LA TÉLÉCOMMANDE 4.1. Schéma du panneau de commande Table 1 Icône Catégorie Icône Fonction WI-FI Minuterie en marche Chauffage électrique Minuterie désactivée Mode de chauffage Mode intelligent Dégivrage (Flash) Mode puissant Mode automatique Mode silencieux Mode de refroidissement Table 2... -
Page 42: Mode D'emploi Des Touches
Touche Catégorie Fonction Changement de mode et réglage du Touche mode paramètre Dégivrage manuel et réglage de la Touche de montée température de l’eau Marche-arrêt, verrouillage/déverrouillage et Touche puissance retour à l’interface principale Vérification des paramètres et réglage de la Touche de descente température de l’eau Touche minuterie... - Page 43 Élément Mode d’emploi Dans l’interface principale, appuyez « » pendant 3 s pour entrer l’heure actuelle dans votre réglage. La partie heure clignote. Les touches « » et « » permettent d’effectuer le réglage. Ensuite, appuyez sur « » pour entrer le réglage des minutes.
-
Page 44: État Du Système
Élément Mode d’emploi Dans l’interface principale, appuyez sur « » pour accéder à l’interface de réglage de la minuterie, puis appuyez sur les touches « » et « » pour configurer les paramètres. Appuyez sur « » ou sur aucune opération dans les 15 s, et vous reviendrez à... -
Page 45: Code D'erreur / De Protection
-15 ～ 999 Température de l’eau à la sortie ℃ -15 ～ 999 ℃ Température ambiante -15 ～ 999 Température d’échappement ℃ -15 ～ 999 Température d’aspiration ℃ -15 ～ 999 ℃ Température du serpentin extérieur (chauffage) -15 ～ 999 ℃... -
Page 46: Entretien Et Hivernage
5.ENTRETIEN ET HIVERNAGE 5.1. Entretien Avertissement: Avant d’entreprendre des travaux d’entretien sur l’appareil, assurez-vous d’avoir débranché l’alimentation électrique. 1. Nettoyage Le boitier de la thermopompe doit être nettoyé avec un chiffon humide. L’utilisation de détergents ou d’autres produits ménagers pourrait endommager la surface du boitier et affecter ses propriétés;... - Page 47 !! Important: Lorsque l’appareil fonctionne à une température ambiante à 5 °C, veuillez retirer le bouchon en caoutchouc du trou de drainage du châssis afin d’en assurer une bonne évacuation. Vue du bas. Trou de vidange. Couvrez le corps de la machine lorsque vous ne l’utilisez pas.
- Page 52 NIRVANA HEAT PUMP INC 4215 rue St-Joseph Trois-Rivières, QC G8Z 4G3 Tél. Canada: (819) 519-8970 Tél. USA: (844) 447-7665 www.nirvanahp.com...
