INSTALLATION – VERKABELUNG
WARNUNG: Bevor Sie mit dem Verkabeln/Anschließen Ihres Systems beginnen, lesen Sie die 'Warnungs- und Sicherheitshinweise'
ab Seite 12.
REIHENFOLGE DER VERBINDUNGEN
Stellen Sie sicher, dass alle Eingangs- und Ausgangsanschlüsse korrekt verkabelt sind, bevor Sie die Verkabelung des
Stromeingangsanschlusses mit der 12 V-Zweitbatterie verbinden.
CAN-BUS-VERBINDUNG (B)
Anschließen des TVMS Rogue an das RedVision-System.
HINWEIS: Schließen Sie keine Computer oder IT-Geräte an das R-Bus-Netzwerk (B) des TVMS Rogue an. Dadurch können die
internen Komponenten der Haupteinheit beschädigt werden.
Schließen Sie das Gerät wie im 'Schaltplan — Basisinstallation' (Seite 13).

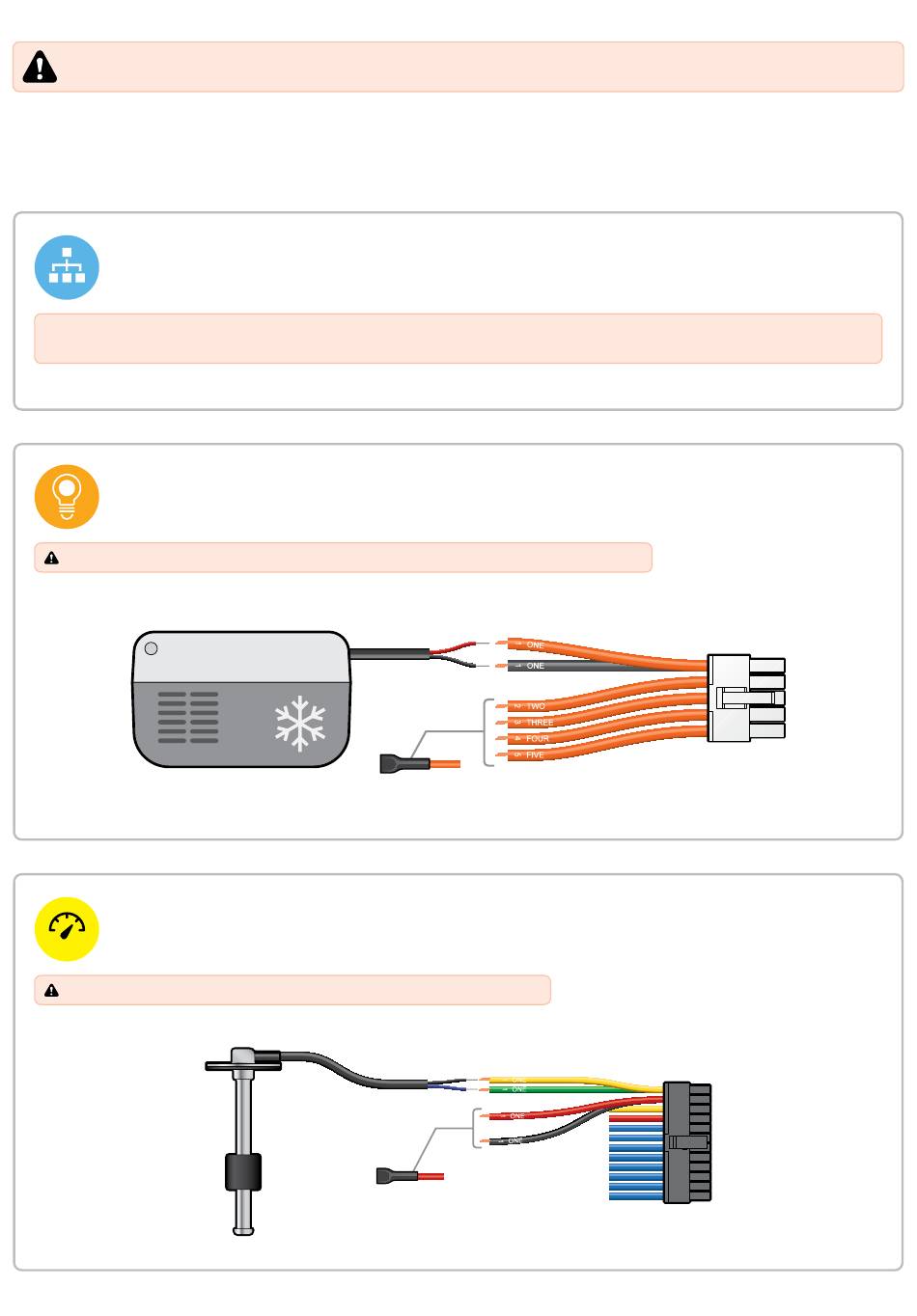

AUSGANGSVERKABELUNG (C/D)
Anschließen der TVMS Rogue-Ausgänge an 12-V-Lasten.
Lesen Sie die folgenden Wichtige Sicherheitsanweisungen (Seite 12): 20, 25, 27, 28, 29,
SENSOREINGANGSVERKABELUNG (E A1–A2)
Anschließen des TVMS Rogue an analoge Sensoren.
Lesen Sie die folgenden Wichtige Sicherheitsanweisungen (Seite 12): 25,
