Snow Peak TP-671R Instruction Manual
  1. Manuals
  2. Brands
  3. Snow Peak Manuals
  4. Tent
  5. TP-671R
  6. Instruction manual

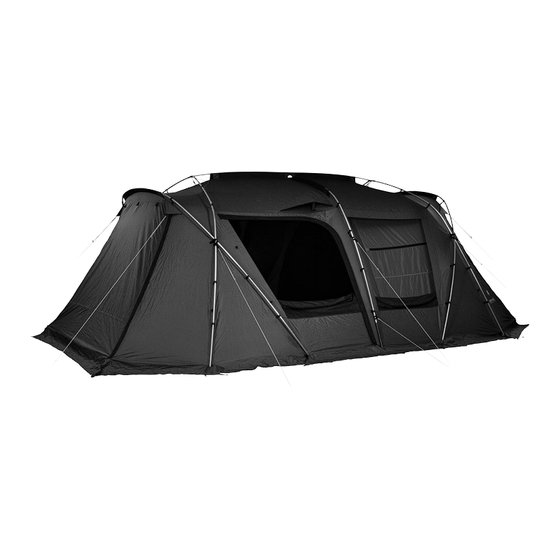

Snow Peak TP-671R Instruction Manual

Land lock
Hide thumbs

Advertisement

Quick Links

Download this manual
取扱説明書
Ver 2.00
TP-671R
ランドロック

Advertisement

loading
Need help?

Need help?

Do you have a question about the TP-671R and is the answer not in the manual?

Questions and answers

Related Manuals for Snow Peak TP-671R

Summary of Contents for Snow Peak TP-671R

  • Page 1 取扱説明書 Ver 2.00 TP-671R ランドロック...
  • Page 2 この度は、 スノーピーク製品をお買い上げいただき、 誠にあ り がと う ご ざいます。 本製品は、 キャ ンプ用シェルターで す。 安全にご使用いただ く ためにも下記の取扱説明書をよ く読んでから ご使用く ださい。 また、 読み終わった後も 大切に保管して く だ さい。 説明内容で理解出来ない点及び製品に不具合が確認された際には直ちに使用を中 止しご購入いただき ま した販売店様も し く は弊社ユーザーサービスまでお問い合わせ く だ さい。 セッ ト内容 セ ッ ト内容は一般的な条件下での設営を基本と した ものです。 頑丈で長めのペグや、 ロープな ど を用意さ れる と、 柔軟 な対応が可能と...
  • Page 3 フレーム構成 紺色シール 紺色シール Aフレーム×2 紺色シール 紺色シール Cフレーム×2 黒色シール 黒色シール センターフレーム×1 赤色 赤色 先端部紺色 先端部紺色 リッジポール×1...
  • Page 4 安全上の注意事項 ご使用の前によ く 読んで予測さ れる事故を回避 し安全にご使用く だ さ い。 危険 明らかに生命に関わる重大な事故が予測される行為を示します。 ●このシェルターの素材は難燃性ではあ り ません。 シェルター内では燃焼式のラ ンタ ンやコンロ、 ヒーターなどの熱源 や、 マ ッ チ、 ローソク、 ライ ター、 タバコな どの裸火や炎は絶対に使用しないで く だ さ い。 限られた空間での火気の使 用は火災や酸欠、 一酸化中毒な どのおそれがあ り大変危険です。 ●シ ェルター内で燃料を保管 した り、 燃料を補給するな ど、 引火性のある ものを持ち込ま ないで く だ さ い。 警告...
  • Page 5 各部の名称 リ ッ ジポール Ａ フ レーム ベンチレーシ ョ ン Ａ フ レーム Cフ レーム Cフ レーム メ ッ シュ窓 センターフ レーム ドアパネル サイ ド ドアパネル 初めてお使いになる前に ●品質には万全を期しており ますが、 お使いになる前に必ず試し張り を行い、 付属品や設営道具を確認して く だ さい。 万一不具合や付属品の欠品があった場合は、 お買い求めになった販売店様または弊社ユーザーサービ スまでお問い合わせ く だ さい。 ●本製品にはハンマーは含まれており...
  • Page 6 自在付ロープ ・ ペグダウンの位置 ロープの固定、 ペグダウ ンは下図のよ う に行って く だ さ い。 後 ろ 側 ︵ Aフ レーム イ Cフ レーム ン 入 ナ り ー 口 ル 側 ー ム 取 付 Cフ レーム センター 側 Aフ レーム フ レーム ︶...
  • Page 7 設営の手順  よ り安全に設営するためにも必ず ２人以上で設営 して く だ さ い。 本体を設営 し よ う と する場所に広げて く だ さ い。 その時 ２ つあ る出入口用 ドアパネルの向き を考慮 して く だ さ い。 ※ビルディ ングテープ ３本と もバッ クルが接続さ れている事を確かめて く だ さ い。 も し外れている場合は設営前に 必ず接続を...
  • Page 8 本体の裾部にあ る紺色紐が付いた リ ン グ ピ ン を持ち Ａ フ レームに差 し込んで く だ さ い。 （ ４ ケ所） 両側のセ ンタ ー リ ングのテープのテン シ ョ ン を調節 して く だ さ い。 この時に Ａ フ レーム上部のプラスチ ッ ク フ ッ ク を あ ら...
  • Page 9 両端が赤色のセ ンタ ー フ レーム を少 しずつ継ぎ、 本体セ ンタ ーにあ る赤色テープがついたセ ンタ ース リ ー ブに通 し て く だ さ い。 次に③同様に リ ン グ ピ ン （赤紐付き） を両端のフ レームエ ン ドに差 し込んで く だ さ い。 赤色テープ ス リーブにフレームを通す際はサ センター...
  • Page 10 裾部リ ング ピンに付いている、 ペグダウ ン用ループ及びテープにペグ を通 し、 全て室内側でペグダウ ン を して く だ さ い。 ま た、 付属のロープも、 し っ か りペグダウ ン して く だ さ い。 出入口用 ドアパネルを張り出す場合は別売のア ッ プラ イ トポール （Ｔ Ｐ-０ ８ ０） を使い二又のロープで立ち上げて く だ さ い。 シワが残ら ない様にロープの方向を調整 して く だ...
  • Page 11 必要に応じ て最後に ビルディ ン グテープのバ ッ クルを はず し、 テープをポケ ッ トに収納 して く だ さ い。 （ 設営後に ビル ディ ン グテープを外す場合は、 必ず室内側にペグダウ ン を してテ ン シ ョ ン を室内側にかけて く だ さ い。 ） センター ビルディ ングテープ Y字型...
  • Page 12 イ ンナールーム各ボ トムコーナーに付 く フ ッ ク･ゴムループを本体 （フ ラ イ） のＯ リ ン グ、 ペグに引っ掛けて く だ さ い。 ペグダウ ン Ａ フ レーム フ ッ ク付 テープ 紺色テープ イ ンナーボ トム ペグダウ ン ループ （紺色） Ａ フ レーム 後部2ケ所に付く ペグダウンテープは、 Oリ...
  • Page 13 セーフティーリングの活用 本製品には、 強風時に側面か らの風に対 して安定性を保つセーフティ ー リ ング を備えています。 センターフ レーム内 側にお手持ちのロープを下図のよ う にセ ッ ティ ング して く だ さ い。 警告 あ く までも補助対策です。 あ らゆる悪天候に耐え られる ものではあ り ません。 一時的な強風時や、 即座に撤収が困難な場 合にのみご使用く だ さ い。 セーフティ ー リ ングに体重をかけるな ど しないで く だ さ い。 破損のおそれがあ り ます。 ①...
  • Page 14 収納方法 （収納する際は、 必ずイ ンナールームを本体か ら取り外 したあ とに本体を撤収 して く だ さ い。 ） セ ンタ ース リ ー ブ を中心に ２ つ折り にたたんで く だ さ い。 長方形にな る よ う に両サイ ド を内側にたたんで く だ さ い。...
  • Page 15 長方形になった本体 （フライ） をキ ャ リ ーバッ グサ イ ンナールーム ドアパネル下部のフ ァ スナー を空 イ ズに入る幅にたたんで く だ さ い。 けて く だ さ い。 本体 （フライ） 同様に、 キ ャ リ ーバッ グサイ ズに入 ケース幅にな っ た本体 （フ ラ イ） を裾部に向かっ て る様にたたんで...
  • Page 16 結露について 空気中に含まれている水分が急激に冷やさ れて霧状になったものが 結露と して現れます。 特にテン トやシェルター等の限られた空間では、 中にいる人間の水分が呼吸や汗などによ り空気中に放出され水蒸 気と な り、 通常の室内よ り も水蒸気の濃度が高く な り、 結露の発生す る確率が高く な り ます。 結露は優れた透湿防水素材でも使用状況に よ り完全に防ぐこ とは不可能です。 ご使用中は結露軽減のため、 こ ま インナールーム めに適時換気を行って く だ さ い。 撥水 ・ 防水性能について ●本体の生地には撥水加工を施 していますが、 生地の特性上、 撥水性能 （撥水の仕方や耐久性） に若干の差が見られる 場合があ...
  • Page 17 こんなときは Q ： キ ャ ンプ場で フ レームが折れて し ま っ た と き A ： 応急処置と して速やかに添え木を あて、 ビニールテープな ど で固定するか、 撤収 して く だ さ い。 Q ： キ ャ ンプ場で本体生地が破れて し ま っ た り、 穴があいて し ま っ た と き A ：...
  • Page 18 スペック ●セッ ト内容：本体、インナールーム、A フレーム（×2） 、 C フレーム（×2） 、 センター フレーム、 リッジポール、 ジュ ラルミンペグ（21cm×27） 、自在付ロープ（1.5m×2、 2.5m×4、3.5m×6） 、シームグリップ剤、ペグケース、 フレームキャリーバッグ、キャリーバッグ、コンプレッショ ンベルト（×2） ●材質：本体／ 150D ポリエステルオックス・遮光ピグメン ト PU コーティ ング耐水圧 3,000mm ミニマム（ルー フ 部） ・UV カッ ト加工・テフロン撥水加工・150D ポリエ ステルオックス・PU コーティ ング耐水圧 1,800mm ミニ マム（ウォール部） ・UV カッ ト加工・テフロン撥水加工・ フレーム／...
  • Page 19 Instruction Manual : Ver 2.00 TP-671R Land Lock...
  • Page 20 Thank you very much for purchasing a Snow Peak product. This product is a shelter designed for camping. To use this product safely and correctly, please carefully read these instructions. After reading these instructions, keep this manual in a safe place for future reference. If you find anything in the instruction manual that is difficult to understand or find a defect with the product, stop using it immediate- ly and contact the dealers where the product was purchased or Snow Peak Customer Service.
  • Page 21 Pole configuration Navy blue sticker Navy blue sticker A pole × 2 Navy blue sticker Navy blue sticker C pole × 2 Black sticker Black sticker Center pole × 1 Navy blue tip Navy blue tip Ridge pole × 1...
  • Page 22 ●Before using the product, check each part for abnormalities. If there are abnormalities, take the product to the dealer or Snow Peak Customer Service for inspection or repair. ●Do not bring heated items at high temperatures under the tarp. Excess heat could cause fire and/or heatstroke.
  • Page 23 In the unlikely event that there is a problem or a missing accessory, please contact the dealer you purchased the product from, or Snow Peak Customer Service. ●This product does not include hammers.
  • Page 24 Rope with rope tensioner, peg down position Fix the rope and determine the peg down positions as shown below. A pole C pole C pole Center A pole pole The ideal position to insert the peg is the place where the rope is at a 45° angle to the ground when set up.
  • Page 25 Setup procedure: Make sure that two or more people take part in the setup. Three building tapes attached to the hem of the main body Land Lock main body Door panel (Entrance / Exit) Door panel (Entrance / Exit) At first, place the ridge pole with navy blue tips into the sleeve with navy blue tape. Then, insert the ridge pole on which the two navy blue stickers on the A pole joint section face outward.
  • Page 26 Dark blue seal Main body Hang the hook only on the upper A pole A pole Ring pin It bends under load. Ring Peg down loop (dark blue) If you lift the ring pin largely in the direction of the arrow when inserting it, there is a risk that the load will be applied to the ridge pole of the A pole joint on the opposite side, and the ring pin will be bent.
  • Page 27 Connect the center pole, marked with red stickers on both ends, in steps and pass it through the center sleeve with a red tape at the center of the main body. Next, insert the ring pins (with a red string) into the pole ends at both tips in the same way as in step ③. When you pass the pole through Red tape the sleeve, it is convenient to...
  • Page 28 7 m / 23' forked end rope (Attached to the optional upright pole set) 2.5 m / 8.2' rope 3.5 m / 11.5' rope Upright pole 1.5 m / 4.9' (Sold separately) rope Make a water escape route 2.5 m / 8.2' in the shape of a V.
  • Page 29 If necessary, unbuckle the building tape and store the tape in the pocket. If you remove the building tape after setting up, be sure to peg down inside and apply tension. Center building tape Y-Shaped building tape Building tape pocket Y-Shaped building tape Setting up the inner room Inner room suspension position...
  • Page 30 Hook the hooks and rubber loops on each bottom corner of the inner room to the O-rings and pegs on the main body (fly). Peg down A pole Dark blue tape tape with hook Inner bottom Peg down loop O-ring on (dark blue) The peg-down tape at the rear two A pole...
  • Page 31 Use of safety rings This product has a safety ring that maintains stability during strong winds. Set up your rope inside the center pole, as shown below. WARNING The safety ring is only a supplementary measure and cannot withstand all bad weather. Please use this product only when there is a temporary strong win or when it is difficult to disassemble immediately.
  • Page 32 How to store (When storing, be sure to disassemble the main body after removing the inner room from the main body.) Fold the main body in half with the center sleeve as centered on top. Fold the sides inward to form a rectangle.
  • Page 33 Fold the rectangular main body (fly) to a Leave the zipper at the bottom of the inner width that fits into the carry bag. room door panel open to allow air to escape easily. As with the main body (fly), please fold it to After reaching the width of the carrying fit into the carry bag.
  • Page 34 ●When using the product again after not using it for a long period of time, inspect the product and its included items. If you have any questions, please contact Snow Peak Customer Service. ●A polyester fabric blend is used for this product. Considering the material characteristics, we have adopted processing and color patterns that will result in less color migration.
  • Page 35 Peak Customer Service. If there are apparent defects in the product's manufacturing, the defective product will be repaired or exchanged free of charge. In other cases, Snow Peak will repair the product for an appropriate fee. The decision to repair or replace the product will be at our discretion. Snow Peak will not repair the product for any damage that occurred due to the following:1.Material deteriora-...
  • Page 36 29.5"×13"×14.2" (h), Pole carrying bag - 72×17×22 (h) cm / 28.3"×6.7"×8.7" (h) ●Weight: 24.5kg / 54 lbs （cm） Snow Peak USA, Inc. 404 NW 23rd Avenue, Portland, Oregon 97210, USA Tel. +1 (503) 461-0781 / Instagram. @snowpeakusa Email. info@snowpeak.com / www.snowpeak.com Snow Peak, Inc.
