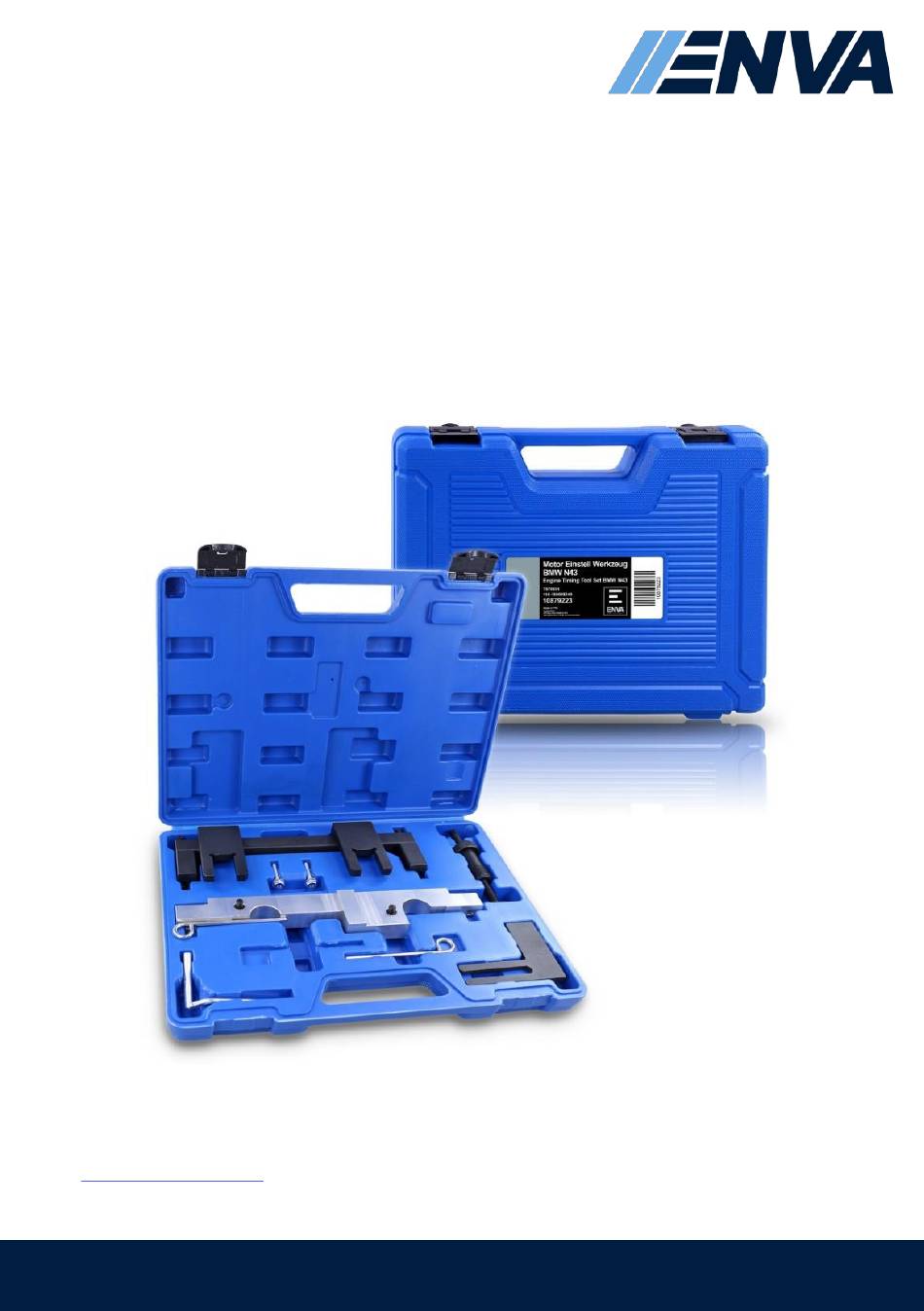

- Page 1 Originalbedienungsanleitung Art. Nr.: 10879223 Stand 12/2023 Motor-Einstellwerkzeug-Satz für BMW N43 ATP Autoteile GmbH Am Heidweg 1 92690 Pressath www.atp-autoteile.de Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
-
Page 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bitte lesen Sie sich die folgende Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie gut auf. Im Falle einer Weitergabe des Gerätes geben Sie bitte die Anleitung an den zukünftigen Nutzer weiter. Der Hersteller haftet nicht für Personen-/Sachschäden, die durch einen nicht bestimmungsgemäßen Gebrauch oder eine falsche Bedienung verursacht worden sind. - Page 3 Sicherheitshinweise Bitte beachten Sie zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die folgenden Hinweise: Prüfen Sie vor jedem Gebrauch den Zustand des Werkzeugs, um etwaige • Verschleißspuren auszuschließen. Um ein versehentliches Starten des Motors zu verhindern, sollten Sie stets vor •...
-
Page 4: Bedienung
Bedienung Nockenwellen-Fixierwerkzeug, zu verwenden wie OEM 118690, 118691, 118692, 118693 Wir verwendet zum Fixieren der Nockenwelle in der Einstellposition. Das Werkzeug • wird am getriebeseitigen Ende der Nockenwelle montiert, wenn der Kolben vom ersten Zylinder auf OT (Oberer Totpunkt) steht. Einstellwerkzeug für Vanos, zu verwenden wie OEM 118710, 118711, 118712 Das Werkzeug wird zu Ausrichten des Sensors vom Vanos verwendet. - Page 5 Umweltschutz Die Vermeidung von Umweltbelastungen sowie die Bewahrung der Umwelt sollten immer im Mittelpunkt der Entsorgung stehen. Achten Sie daher bitte unbedingt auf eine saubere Trennung übrig gebliebener Materialien, um ein sauberes Recyceln sicherzustellen. Erkundigen Sie sich bei Ihrer ortsansässigen Abfallbehörde über lokal geltende Recyclingmaßnahmen.
- Page 6 Original instruction booklet Item No.: 10879223 As of 12/2023 Engine timing tool set for BMW N43 ATP Autoteile GmbH Am Heidweg 1 92690 Pressath www.atp-autoteile.de All company names and product names are trademarks of their respective owners. All rights reserved.
-
Page 7: General Safety Instructions
General safety instructions Prior to use, please read the following instructions carefully and store them where they can be found easily. If the product is to be given to another party, please pass on the instructions to the future user. The manufacturer shall not be liable for personal injury/material damage caused by improper or incorrect use. -
Page 8: Safety Instructions
Safety instructions To prevent malfunctions, damage and adverse health effects, please follow the instructions below: Prior to each use, check the condition of the product for any signs of wear. • To prevent the engine from starting accidentally, always remove the ignition key •... - Page 9 Camshaft locking tool, to be used as OEM 118690, 118691, 118692, 118693 Used to lock the camshaft in the adjustment position. The tool is fitted to the • transmission end of the camshaft when the piston from the first cylinder is at TDC (Top Dead Centre).
-
Page 10: Environmental Protection
Environmental protection Prevention of environmental harm and preservation of the environment should always be key concerns when it comes to waste disposal. Hence the importance of ensuring clear separation of leftover materials to ensure proper recycling. Please check local recycling measures with your local waste authority. No liability can be accepted for printing errors, subject to change without notice. - Page 11 Instructions d’utilisation d’origine Art. N° : 10879223 À partir de 12/2023 Jeu d’outils de réglage du moteur pour BMW N43 ATP Autoteile GmbH Am Heidweg 1 92690 Pressath www.atp-autoteile.de Tous les noms de sociétés et de produits mentionnés dans ce document sont des marques...
-
Page 12: Consignes Générales De Sécurité
Consignes générales de sécurité Veuillez lire attentivement les instructions suivantes avant d’utiliser l’appareil et les conserver précieusement. En cas de cession de l’appareil, nous vous prions de transmettre les instructions au futur utilisateur. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels provoqués par une utilisation non conforme à... -
Page 13: Consignes De Sécurité
Consignes de sécurité Afin d’éviter tout dysfonctionnement, tout dommage ou toute atteinte à la santé, veuillez respecter les consignes suivantes : Avant chaque utilisation, veillez à vérifier l’état de l’outil afin d’exclure toute trace • d’usure. Pour éviter de démarrer le moteur par inadvertance, retirez la clé de contact avant •... - Page 14 Fonctionnement Outil de fixation d’arbre à cames, à utiliser comme OEM 118690, 118691, 118692, 118693 Utilisé pour fixer l’arbre à cames en position de réglage. L’outil est monté à • l’extrémité de l’arbre à cames côté boîte de vitesses, lorsque le piston du premier cylindre est au PMH (point mort haut).
-
Page 15: Protection De L'environnement
Protection de l’environnement La prévention de la pollution et la préservation de l’environnement devraient toujours être au cœur de la gestion des déchets. Veillez donc à bien séparer les matériaux restants afin de garantir un recyclage propre. Renseignez-vous auprès de l’autorité locale chargée de la gestion des déchets sur les mesures de recyclage locales applicables. -
Page 16: Manuale D'uso Originale
Manuale d'uso originale N. Art.: 10879223 Aggiornato a 12/2023 Kit attrezzi per regolazione motore per BMW N43 ATP Autoteile GmbH Am Heidweg 1 92690 Pressath www.atp-autoricambi.it Tutti i nomi delle aziende e dei prodotti sono marchi dei rispettivi proprietari. Tutti i diritti... -
Page 17: Istruzioni Generali Di Sicurezza
Istruzioni generali di sicurezza Leggere attentamente le seguenti istruzioni prima della messa in funzione e mantenerle in buone condizioni. In caso di trasferimento del dispositivo, consegnare le istruzioni all'utente futuro. Il costruttore non è responsabile per lesioni personali/danni alla proprietà causati da uso improprio o funzionamento non corretto. -
Page 18: Istruzioni Di Sicurezza
Istruzioni di sicurezza Per evitare malfunzionamenti, danni e rischi per la salute, si prega di osservare le seguenti informazioni: Controllare le condizioni dello strumento prima di ogni uso, verificando che non vi • siano segni di usura. Per evitare che il motore si avvii accidentalmente, rimuovere sempre la chiave di •... -
Page 19: Funzionamento
Funzionamento Attrezzo di fissaggio albero a camme, da utilizzare come OEM 118690, 118691, 118692, 118693 Viene utilizzato per fissare l'albero a camme nella posizione di regolazione. • L'attrezzo è montato sul lato trasmissione dell'albero a camme quando il pistone del primo cilindro si trova in corrispondenza del punto morto superiore. Attrezzo di regolazione per Vanos, da utilizzare come OEM 118710, 118711, 118712 L'attrezzo viene utilizzato per allineare il sensore del Vanos. -
Page 20: Protezione Dell'ambiente
Protezione dell'ambiente La prevenzione dell'inquinamento ambientale e la salvaguardia dell'ambiente devono sempre essere prioritarie al momento dello smaltimento. Pertanto, è importante garantire una separazione accurata dei materiali rimanenti per garantire un riciclaggio pulito. Per informazioni sulle modalità di riciclaggio locali, rivolgersi alle autorità...
