WSS ATELIER F Assembly Instruction

ATELIER F/R – Business Line Türband
Montageanleitung
Kugellager
(optional)
*
6
9
8
7
Montageanleitung
ATELIER F/R – Business Line Türband
ƒ Anzugsmoment 16 Nm/Innensechskantschlüssel SW5
ƒ Die Abbildung zeigt das Produkt in einer von mehreren lieferbaren
optischen Varianten. Für alle Varianten hat diese Montageanleitung
Gültigkeit.
ACHTUNG! Glas und Zwischenlagen müssen staub- und fettfrei sein,
ggf. mit handelsüblichem Glasreiniger reinigen.

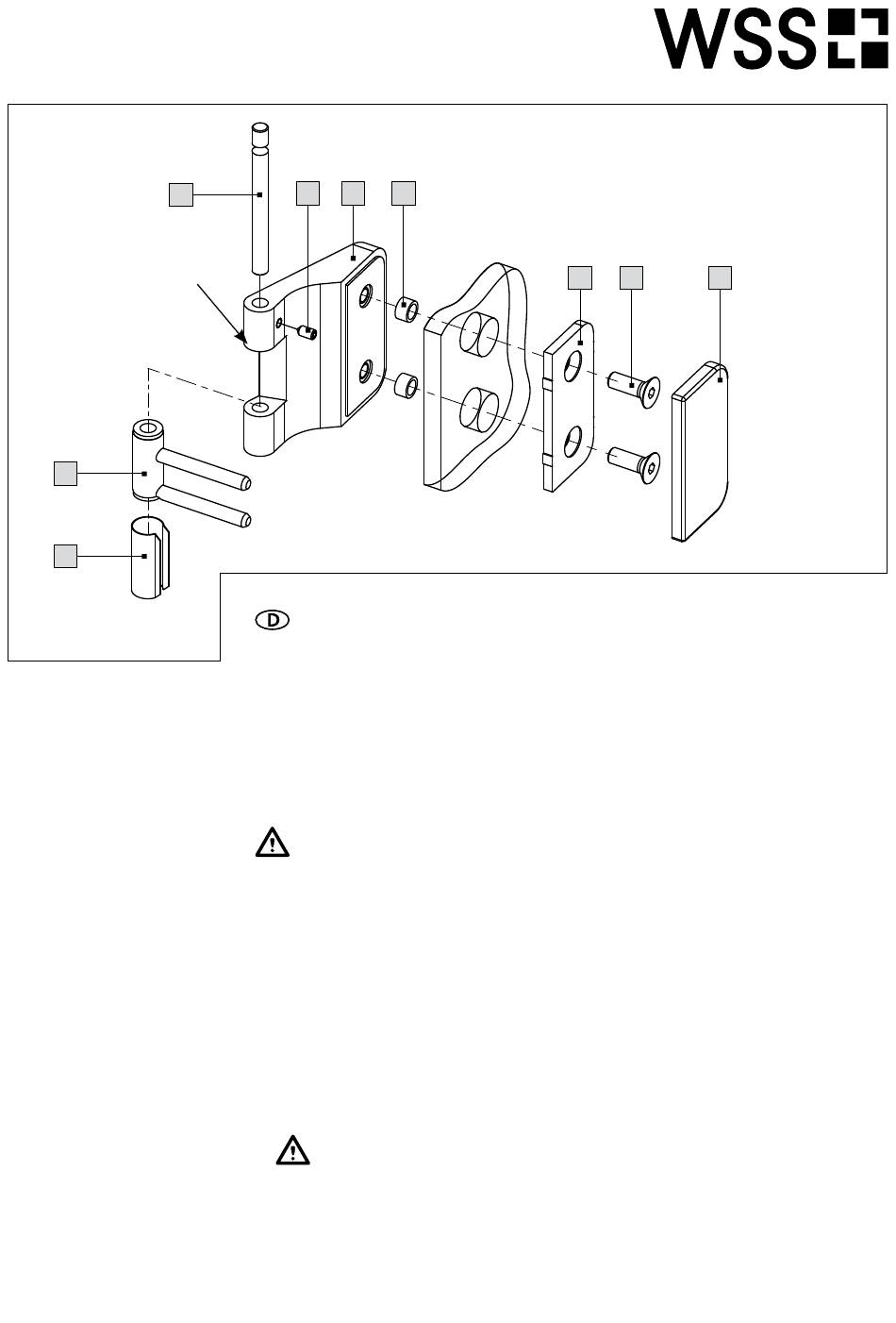

1. Das Rahmenband in die Zargentasche montieren, dann die Hülse 9 über
Rahmenband 6* stecken.
2. Flügelband 1 über Rahmenband 6* stecken, mit Bandstift 7 verbinden
und mit Gewinde stift 8 sichern (evtl. vorhandene Kugellager müssen
oben auf dem Rahmenband 6* sitzen).
3. Türblatt auf Montagekeilen in Zarge stellen. Flügelband 1 an Türblatt
klappen.
4. Klemmplatte 2 mit Flügelband 1 mit Befestigungsschrauben 3 (Anzugs-
moment 16 Nm) und Glasbohrungsschutz 4 am Türblatt montieren.
ACHTUNG! Auf lotrechten Sitz der Türbänder achten und alle
Schrauben und Gewindestifte auf festen Sitz kontrollieren.
5. Abdeckkappe 5 plan auf Klemmplatte 2 setzen und gleichmäßig
aufdrücken.
* Artikel gehören nicht zum Lieferumfang.
1 4
2 3 5
