Summary of Contents for Deepcool PN-M Series

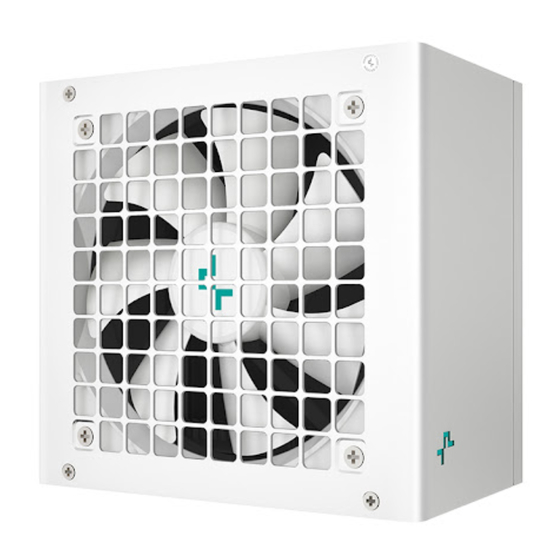

- Page 1 PN-M Series NATIVE ATX3.1 MODULAR POWER SUPPLY PN650M PN750M PN850M PN650M WH PN750M WH PN850M WH...
- Page 3 List of parts Specification sheet Installation...
-
Page 6: List Of Parts
List of parts Teileliste Liste des pièces Lista de piezas Elenco dei componenti Lista de peças Seznam součástí Förteckning över delar Lista części Parça Listesi Перечень деталей Список деталей Бөлшектер тізбесі 部品一覧 부품 목록 رايغلا عطق ةمئاق 零件表 零件表 PN650M / PN650M WH / PN750M / PN750M WH/ PN850M/ PN850M WH ×1 ×1 ×2... - Page 7 Power supply unit Netzteil Main Power Connector (20+4)Pin×1 1 Mainboard-Stromversorgungsanschluss (20-und-4-polig) CPU(4+4)Pin x 1 1 CPU-Anschluss (4-und-4-polig) PCI-E(6+2)Pin x 1 PCI-E-Anschlüsse (6-und-2-polig) SATA x 4 + 4Pin Peripheral x 1 SATA x 4 + 4Pin Peripherie x 1 12V-2x6(16Pin) x 1 12V-2x6(16Pin) x 1 Mounting screws Montageschrauben...
- Page 8 Napájecí jednotka Strömförsörjningsenhet Hlavní napájecí konektor (20+4)Pin×1 Huvudströmkontakt (20+4) Pin×1 CPU(4+4)Pin x 1 CPU(4+4)Pin x 1 PCI-E(6+2)Pin x 1 PCI-E(6+2)Pin x 1 SATA x 4 + 4pin periferní zařízení x 1C SATA x 4 + 4-stifts kringutrustning x 1 12V-2x6(16Pin) x 1 12V-2x6(16stifts) x 1 Montážní...
- Page 9 電源ユニッ ト Қуат блогы 主電源コネクタ （20+4） ピン × 1 Қуат берудің басты ағытпасысы (20+4)Pin х 1 CPU(4+4) ピン × 1 CPU(4+4) Pin x 1 PCI-E(6+2) ピン x 1 PCI-E(6+2) Pin x 1 SATA x 4 + 4ピンペリフェラル x 1 SATA x 4 + 4 перифериялық құрылғысы x 1 12V-2x6(16ピン) x 1 12V-2x6(16 контактілі) x 1 取り付けネジ...
-
Page 10: Specification Sheet
Specification sheet Datenblatt Fiche technique Hoja de especificaciones Scheda specifiche Planilha de especificações Specifikační list Specifikationsblad Dane techniczne Tanımlama sayfası Технические характеристики Лист специфікацій Техникалық сипаттамалары 仕様書 사양서 تافصاوملا ةقرو 规格表 規格表... - Page 11 Model No. PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz AC Input DC Output +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Max Output Current 0.3A 62.5A 0.3A Max Combined Wattage 100W 648W 3.6W 110W 750W 3.6W Total Output 650W 750W Model No.
- Page 12 Modell PN650M-FC PN750M-FC Netzeingang 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Gleichspannungsausgang +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Maximale Stromabgabe 0.3A 62.5A 0.3A Maximale kombinierte 100W 648W 3.6W 110W 750W 3.6W Leistung 650W 750W Gesamtabgabe Modell PN850M-FC Netzeingang 100-240Vac 10-5A 50-60Hz Gleichspannungsausgang...
- Page 13 Modèle PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Entrée CA Sortie CC +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Courant maximal de sortie 0.3A 62.5A 0.3A Puissance électrique 100W 648W 3.6W 110W 750W 3.6W combinée maximum 650W 750W Sortie totale Modèle PN850M-FC...
- Page 14 Modelo PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Entrada de CA Salida de CC +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Corriente máxima de salida 0.3A 62.5A 0.3A Vataje combinado máximo 100W 648W 3.6W 110W 750W 3.6W Salida total 650W 750W PN850M-FC...
- Page 15 Modello PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Ingresso CA Uscita CC +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Corrente di uscita max. 0.3A 62.5A 0.3A Watt combinati max. 100W 648W 3.6W 110W 750W 3.6W Potenza totale 650W 750W Modello PN850M-FC...
- Page 16 PN650M-FC PN750M-FC Modelo 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Entrada CA +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Saída CC Corrente máxima de saída 0.3A 62.5A 0.3A Potência máxima combinada 100W 648W 3.6W 110W 750W 3.6W Saída total 650W 750W Modelo PN850M-FC...
- Page 17 PN650M-FC PN750M-FC Model č. 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Vstup AC +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Výstup DC Maximální výstupní proud 0.3A 62.5A 0.3A Maximální kombinovaný výkon 100W 648W 3.6W 110W 750W 3.6W Celkový výkon 650W 750W Model č.
- Page 18 PN650M-FC PN750M-FC Modell nr. 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz AC-ingång +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB DC-utgång Max utgångsström 0.3A 62.5A 0.3A Maximal kombinerad effekt 100W 648W 3.6W 110W 750W 3.6W Total utmatning 650W 750W Modell nr. PN850M-FC AC-ingång 100-240Vac...
- Page 19 Model PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Wejście AC Wyjście DC +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Maks. natężenie wyjściowe 0.3A 62.5A 0.3A Maks. łączna moc 100W 648W 3.6W 110W 750W 3.6W Całkowita moc wyjściowa 650W 750W Model PN850M-FC...
- Page 20 Model No. PN650M-FC PN750M-FC 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz AC Girişi DC Çıkışı +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Maks. Çıkış Akımı 0.3A 62.5A 0.3A Maksimum birleşik güç 100W 648W 3.6W 110W 750W 3.6W Toplam Çıkış Gücü 650W 750W Model No.
- Page 21 Модель PN650M-FC PN750M-FC Вход переменного тока 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Выход постоянного тока +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Макс. выходной ток 0.3A 62.5A 0.3A Макс. комбинированная 100W 648W 3.6W 110W 750W 3.6W мощность Общая мощность 650W 750W Модель...
- Page 22 № моделі PN650M-FC PN750M-FC Вхід змінного струму 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Вихід постійного струму +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Максимальний вихідний 0.3A 62.5A 0.3A струм Максимальна комбінована 100W 648W 3.6W 110W 750W 3.6W потужність 650W 750W Загальна...
- Page 23 Үлгісі PN650M-FC PN750M-FC Айнымалы тоқ кірісі 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz Тұрақты ток шығысы +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB Макс. шығыс тогы 0.3A 62.5A 0.3A Макс. құрамдастырылған 100W 648W 3.6W 110W 750W 3.6W қуат 650W 750W Жалпы...
- Page 24 モデル PN650M-FC PN750M-FC AC 入力 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz DC 出力 +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB 最大出力電流 0.3A 62.5A 0.3A 最大電力 （W） 100W 648W 3.6W 110W 750W 3.6W 合計出力 650W 750W モデル PN850M-FC AC 入力 100-240Vac 10-5A 50-60Hz...
- Page 25 모델 PN650M-FC PN750M-FC AC 입력 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz DC 출력 +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB 최대 출력 전류 0.3A 62.5A 0.3A 최대 결합 전력 100W 648W 3.6W 110W 750W 3.6W 총출력 650W 750W 모델 PN850M-FC AC 입력...
- Page 26 .زارطلا مق PN650M-FC PN750M-FC ددرتملا رايتلا لخدم 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz رشابملا رايتلا جرخ +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB ىصقألا جارخإلا رايت 0.3A 62.5A 0.3A ىوصقلا ةبكرملا ةقاطلا 100W 648W 3.6W 110W 750W 3.6W جارخإلا لامجإ 650W 750W .زارطلا...
- Page 27 型号 PN650M-FC PN750M-FC 交流输出 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz 直流输出 +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB 最大输出电流 0.3A 62.5A 0.3A 最大组合功率 100W 648W 3.6W 110W 750W 3.6W 总功率 650W 750W 型号 PN850M-FC 交流输出 100-240Vac 10-5A 50-60Hz 直流输出 +3.3V +12V -12V...
- Page 28 型号 PN650M-FC PN750M-FC 交流输出 100-240Vac 10-5A 50-60Hz 100-240Vac 10-5A 50-60Hz 直流输出 +3.3V +12V -12V +5VSB +3.3V +12V -12V +5VSB 最大输出电流 0.3A 62.5A 0.3A 最大组合功率 100W 648W 3.6W 110W 750W 3.6W 总功率 650W 750W 型号 PN850M-FC 交流输出 100-240Vac 10-5A 50-60Hz 直流输出 +3.3V +12V -12V...
-
Page 29: Installation
Installation Installation Installer Instalación Installazione Instalação Instalace Installation Instalacja Montaj Установка Установлення Орнату 取付け 설치 بيكرتلا 安装 安裝... - Page 30 Ensure that the AC power cord of the power supply is not connected. Sorgen Sie dafür, dass das Netzkabel noch nicht an das Netzteil angeschlossen wird. Assurez-vous que le cordon d'alimentation CA du bloc d'alimentation n'est pas connecté. Asegúrese de que el cable de alimentación de CA de la fuente de alimentación no esté conectado. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
- Page 31 Follow the case’s manual on installation of a power supply, and install the unit with the provided mounting screws. nstallieren Sie das Netzteil gemäß Anweisungen des Gehäuseherstellers, installieren Sie das Gerät mit den mitgelieferten Montageschrauben. Suivez le manuel d'utilisation du boîtier pour effectuer l'installation d'un bloc d'alimentation, et installez l'unité avec les vis de montage fournies.
- Page 32 The 24Pin motherboard cable has a detachable 4Pin connector, which allows support for both 24Pin and 20Pin power sockets on the motherboard. Am 24-poligen Motherboard-Kabel gibt es einen abnehmbaren vierpoligen Verbinder zur Stromversorgung von Motherboards mit 24- und 20-poligen Stromversorgungsanschlüssen. Le câble de la carte mère à...
- Page 33 Connect the CPU(4+4)Pin cable to the motherboard. Schließen Sie das CPU-Stromversorgungskabel (4-×-4-polig) an das Motherboard an. Connectez le câble CPU ( 4 + 4) broches à la carte mère. Conecte el cable Pin (4+4) de la CPU a la placa base. Collegare il cavo CPU (4+4) pin alla scheda madre.
- Page 34 Connect the peripheral cable to the power supply socket of the hard disk and CD-ROM/DVD-ROM. Schließen Sie das Peripheriekabel an den Stromversorgungsanschluss der Festplatte/des CD-/DVD-Laufwerks an. Connectez le câble périphérique à la prise d'alimentation du disque dur et du CD-ROM / DVD-ROM. Conecte el cable del periférico a la toma de la fuente de alimentación del disco duro y al CD-ROM/DVD-ROM.
- Page 35 Connect the SATA cable to the power socket of the SATA SSD or hard disk. Schließen Sie das SATA-Kabel an den Stromversorgungsanschluss der SATA-SSD/Festplatte an. Connectez le câble SATA à la prise d'alimentation du SSD SATA ou du disque dur. Conecte el cable SATA a la toma de alimentación del disco duro de la unidad de estado sólido SATA.
- Page 36 Connect the PCI-E(6+2)Pin cable to the power socket of the PCI-E graphics card (if necessary). Achließen Sie das PCI-E-Kabel (6-und-2-polig) an den Stromversorgungsanschluss der PCI-E-Grafikkarte (sofern erforderlich) an. Connectez le câble à (6 + 2) broches PCI-E à la prise d'alimentation de la carte graphique PCI-E (si nécessaire). Conecte el cable PCI-E de (6+2) contactos a la toma de alimentación de la tarjeta gráfica PCI-E (si es necesario).
- Page 37 If your Graphic Card uses 12V-2x6, please prioritize using the 12V-2x6 (12+4pin) cable configured in our Power Supply to connect to your Graphical Card. Verwendet Ihre Grafikkarte 12V-2x6, priorisieren Sie bitte die Verwendung des 12V-2x6 (12 + 4-Pin)-Kabels, das in unserem Netzteil konfiguriert ist, um eine Verbindung zu Ihrer Grafikkarte herzustellen.
- Page 38 Connect the AC power cord to the power supply and turn on the power by turning the switch to the ”I" position. Verbinden Sie das Netzkabel mit dem Netzanschluss am Netzteil, bringen Sie den Schalter in die Position „I“ (ein). Connectez le cordon d'alimentation CA à...
- Page 39 Para mais informação, visita o nosso website em: www.deepcool.com Pro více informací navštivte naše webové stránky: www.deepcool.com För mer information, se vår webbplats på: www.deepcool.com Aby uzyskać więcej informacji odwiedź naszą stronę www.deepcool.com Daha fazla bilgi için lütfen www.deepcool.com adresinden web sitemizi kontrol edin Подробнее на www.deepcool.com Докладнішу інформацію див. на вебсайті www.deepcool.com Толығырақ www.deepcool.com 詳細については、 以下URL先の公式WEBサイ トをご確認ください www.deepcool.com 자세한...
- Page 40 www.deepcool.com...
