Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
Herramientas necesarias
Cinta métrica
Destornillador de cabeza
plana
Destornillador Phillips
Taladro manual o eléctrico
Piezas suministradas
Soportes (2)
Tornillos de abrazadera n.º 6 x 3/4" (1,9 cm) (4)
Tornillos para metal laminado n.º 8 x 3/8" (9,5 mm)
(6 tornillos para los modelos de 24" [65 cm] y 7 tornillos
para los modelos de 30" [78,2 cm] y 36" [92,2 cm])
Piezas necesarias
Un protector de cables homologado por UL o aprobado
por CSA
Conectores para cable homologados por UL
Una caja de empalmes homologada por UL o un enchufe
de 240 V
El kit adhesivo para soportes de la superficie de cocción,
número de pieza W11279478, si la superficie de cocción se
instala sobre un mostrador de mármol. Consulte la sección
de "Ayuda o servicio técnico" del Manual de uso y cuidado
para obtener más información sobre cómo hacer pedidos.
Verifique los códigos locales. Compruebe el suministro eléctrico
existente. Consulte "Requisitos eléctricos".
Es recomendable que todas las conexiones eléctricas sean
hechas por un instalador eléctrico calificado autorizado.
Requisitos de ubicación
Verifique que tenga todo lo necesario para una instalación
correcta. Es responsabilidad del instalador cumplir con
los espacios libres de instalación especificados en estas
instrucciones.
IMPORTANTE: Respete todos los códigos y las ordenanzas
vigentes. Cuando instale superficies de cocción, use las
medidas mínimas proporcionadas.
Para eliminar el riesgo de quemaduras o incendio al tocar
unidades con la superficie caliente, deberá evitarse el uso
de gabinetes de almacenamiento encima de las unidades.
Si van a proveerse gabinetes de almacenamiento, puede
reducir el riesgo instalando una campana para estufa que
se proyecte horizontalmente un mínimo de 5" (12,7 cm)
sobresaliendo de la base de los gabinetes.
Es responsabilidad del instalador cumplir con los espacios
de instalación especificados en la placa que indica modelo/
serie/valores nominales. La placa indicadora de modelo/serie
está ubicada en la parte de abajo de la caja del quemador
de la superficie de cocción.
REQUISITOS DE INSTALACIÓN
Nivel
Marcador o lápiz
Alicate
Broca de 1/4"
Sierra de vaivén

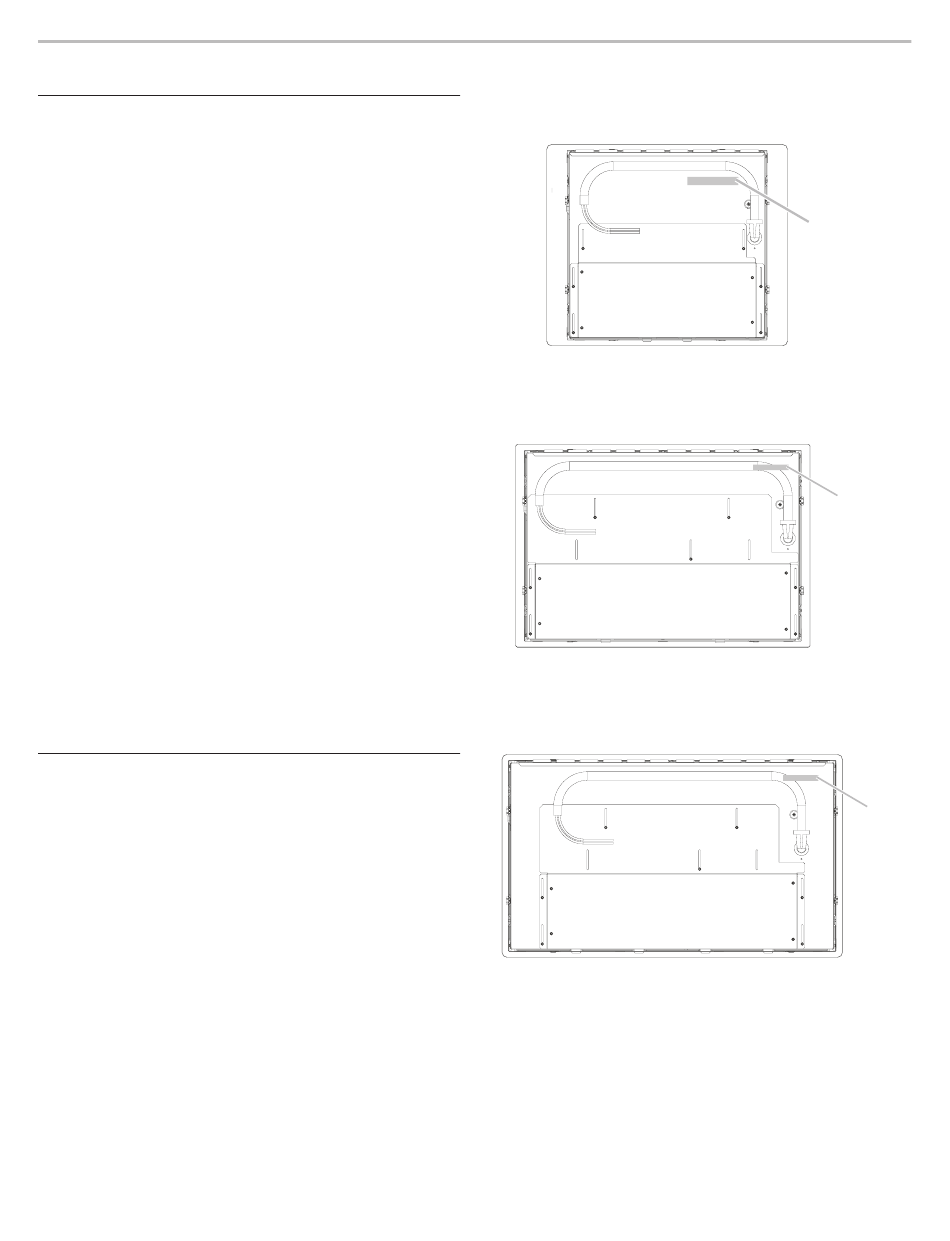

Ubicación de la placa de modelo/serie de la superficie de
cocción de 24" (65 cm)
A. Ubicación de la placa de clasificación de modelo/serie
Ubicación de la placa de modelo/serie de la superficie de
cocción de 30" (78,2 cm)
A. Ubicación de la placa de clasificación de modelo/serie
Ubicación de la placa de modelo/serie de la superficie de
cocción de 36" (92,2 cm)
A. Ubicación de la placa de clasificación de modelo/serie
Fíjese en la base de la superficie de cocción para ver la
etiqueta de instalación aprobada. Verifique los números del
modelo de horno aprobado que se puede instalar con su
número de modelo de superficie de cocción. Si no encuentra
esta etiqueta, puede ser que no se apruebe la superficie de
cocción para su uso sobre un horno integrado debajo del
mostrador. Comuníquese con su distribuidor para confirmar
que su superficie de cocción esté aprobada.
A
A
A
19
