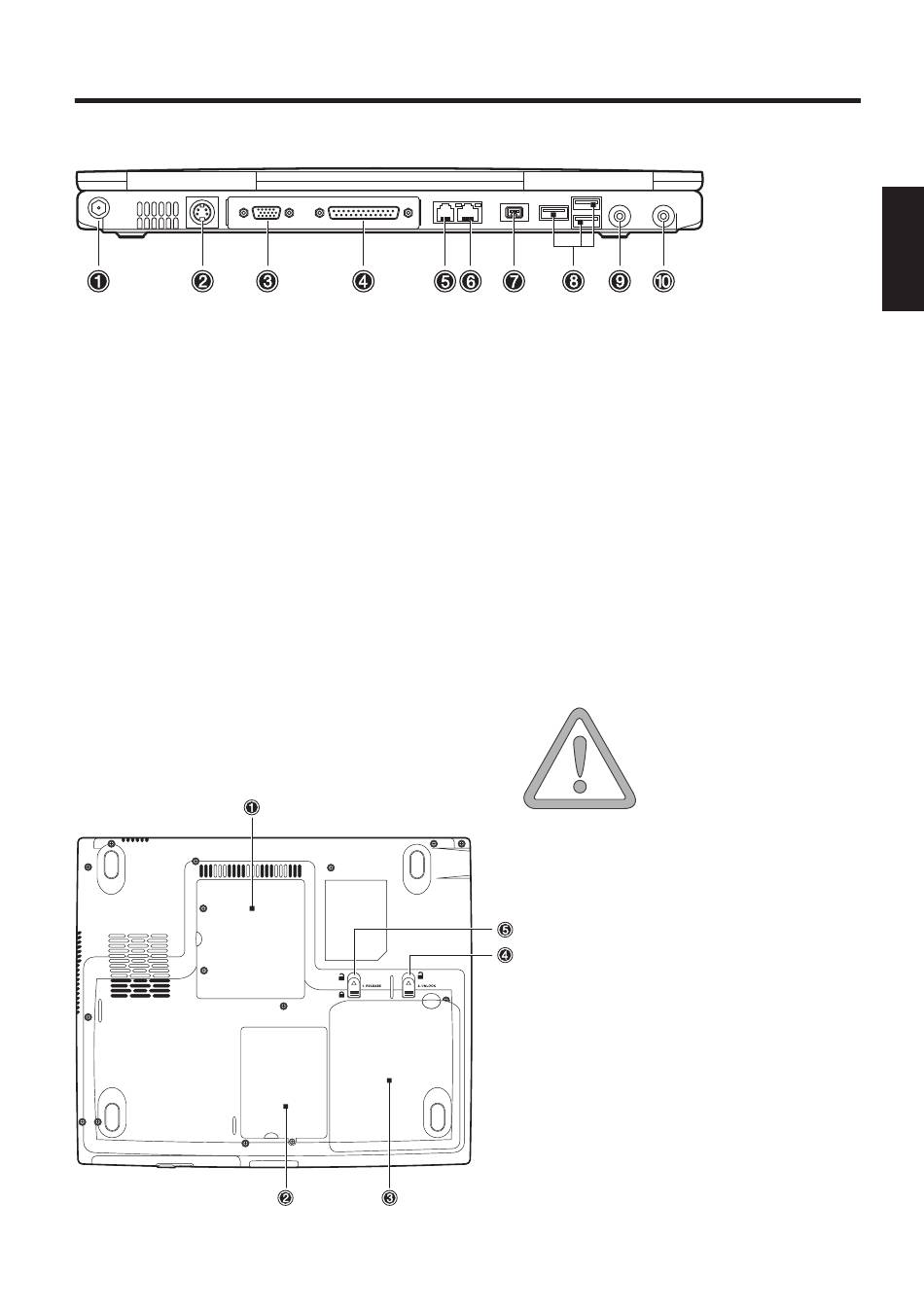

RÜCKANSICHT
(1) Anschluss für das Netzteil
(2) S-Video TV Ausgang
(3) Anschluss für externen Monitor
(4) Drucker Anschluss
(5) Modem Anschluss
(6) Netzwerk (LAN) Anschluss
(7) IEEE 1394 Anschluss
(8) USB Anschluss (universeller seriel
ler Bus)
(9) Lautsprecher/ Kopfhörer Anschluss
unterstützt S/PDIF
(10) LINE IN / Mikrofon Anschluss

UNTERSEITE

Abbildung 9
Systemüberblick Systemüberblick
* Sämtliche Be- und
ACHTUNG
Entlüftungsöffnungen
müssen unter allen
Umständen freigehal-
ten werden. Eine
Überhitzung des
Gerätes wäre die
Folge.
(1) Abdeckung des Arbeits
speichers
(2) Festplattenschacht
(3) Akkuschacht
(4) Akkuentriegelung (mit
Feder)
(5) Akkuentriegelung (mit
Raste)
