Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Service
Manual
Manual
Sicherheit

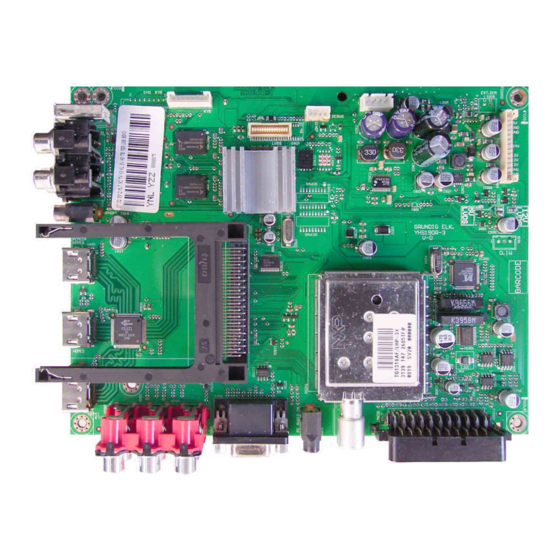

Chassis
Safety
ST
Materialnr./Part No.
Materialnr./Part No.
720108000001
720100544000
Materialnummer / Part Number 720100544100
Änderungen vorbehalten / Subject to alteration
TCC 0611 MP • Prepared in Germany
http://www.grundig.com
Service Manual
1. Ergänzung / Supplement 1
Chassis ST
Toronto
32-7932 T
Vision 4
26-4940 T
32-4840F T
32-4940 T
37-4940 T
Vision 6
32-6950 T
37-6950 T
42-6950 T
GBH1732
GBH3626
GBH3532
GBH3632
GBH3637
GBH4832
GBH4837
GBH4842
Advertisement
Table of Contents
Related Manuals for Grundig Vision 4 26-4940 T
Summary of Contents for Grundig Vision 4 26-4940 T
- Page 1 Additionally required Service Documents for the Complete Service Service Service Manual Manual Sicherheit Chassis Safety Materialnr./Part No. Materialnr./Part No. 720108000001 720100544000 Materialnummer / Part Number 720100544100 Änderungen vorbehalten / Subject to alteration TCC 0611 MP • Prepared in Germany http://www.grundig.com...
-
Page 2: Table Of Contents
GRUNDIG Service Chassis ST Es gelten die Vorschriften und Sicherheitshinweise ge- The regulations and safety instructions shall be valid mäß dem Service Manual "Sicherheit", Materialnummer as provided by the "Safety" Service Manual, part 720108000001, sowie zusätzlich die eventuell abwei- number 720108000001, as well as the respective chenden, landesspezifischen Vorschriften! national deviations. -
Page 3: Technische Daten
GRUNDIG Service Chassis ST Technische Daten / Technical Data – Vision 4 Vision 4 26-4940 T Vision 4 32-4840F T Vision 4 32-4940 T Vision 4 37-4940 T Order No. GBH3626 GBH3532 GBH3632 GBH3637 Destination Nordic, France ... (MPEG4) Nordic, France ... (MPEG4) Nordic, France ... - Page 4 GRUNDIG Service Chassis ST Vision 4 26-4940 T Vision 4 32-4840F T Vision 4 32-4940 T Vision 4 37-4940 T DVB reception Fully compliant to EN 300 744 & revided NorDig II spec (regarding DVB-T front end performance) Autmatic/manual channel search [ / [ - ATS type sorting &...
- Page 5 GRUNDIG Service Chassis ST Technische Daten / Technical Data – Toronto / Vision 6 Toronto 32-7932 T Vision 6 32-6950 T Vision 6 37-6950 T Vision 6 42-6950 T Order No. GBH1732 GBH4832 GBH4837 GBH4842 Destination D, CH, Nordic D, A...
- Page 6 GRUNDIG Service Chassis ST Toronto 32-7932 T Vision 6 32-6950 T Vision 6 37-6950 T Vision 6 42-6950 T DVB reception Fully compliant to EN 300 744 & revided NorDig II spec (regarding DVB-T front end performance) Autmatic/manual channel search [ / [ - ATS type sorting &...
-
Page 7: Service- Und Sonderfunktionen
GRUNDIG Service GRUNDIG Service GRUNDIG Service Chassis L5C-26"…32" Chassis SE Chassis ST Service- und Sonderfunktionen Service and Special Functions Tastenfunktionen Functions of the buttons Aufrufen/Beenden des Dialog Centers / Call up/exit the Dialog Center / exit the Service Mode Beenden des Service Mode... - Page 8 GRUNDIG Service GRUNDIG Service GRUNDIG Service Chassis L5C-26"…32" Chassis SE Chassis ST Menüpunkt Menü Einstellung Point of Menu Menu Hinweis Adjustment 3 3 3 3 4 4 4 4 Hint – (OK) AVAIL NAVAIL AVAIL Headphone Kopfhörer / Headphone NAVAIL AVAIL Autom.
-
Page 9: Platinenabbildungen Und Schaltpläne
GRUNDIG Service Chassis ST Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Standby-Netzteil / Standby Power Supply YFW194 Ansicht von der Bestückungsseite / View of Component Side Ansicht von der Lötseite / View of Solder Side 220VAC _I N... -
Page 10: Power Supply Fsp223-3F01
Netzteil / Power Supply FSP223-3F01 Ansicht von der Bestückungsseite / View of Component Side... - Page 11 Netzteil / Power Supply FSP223-3F01 Ansicht von der Lötseite / View of Solder Side...
- Page 12 Netzteil / Power Supply FSP223-3F01 F101 TH101 LF101:2 L601 LF102:2 ETD34 SC101:1 T4.0A H/250V +24V/8A BD101 R127 C101 D101 D201 T101:10 (SC102:1) C601 C602 +24V VA101 R101 CX101 Q101 +12V/1.5A R130 D203 (SC102:2) +12V SC101:2 T101:7 L201 PC101:1 LF101:1 LF102:1 T101:11 Vbost T101:12...
-
Page 13: Power Supply Fsp337-3F01, Fsp361-3F01
Netzteil / Power Supply FSP337-3F01, FSP361-3F01 Ansicht von der Bestückungsseite / View of Component Side... - Page 14 Netzteil / Power Supply FSP337-3F01, FSP361-3F01 Ansicht von der Bestückungsseite / View of Component Side...
- Page 15 Netzteil / Power Supply FSP337-3F01, FSP361-3F01 Secondary Primary L601 +12V/3.0A L201 BD101 T101:5 +12V C601 C602 D201 SC101 T101:1 F101 LF101:1 LF102:1 SC101:1 C603 T101:3 T101:4 T101:2 TH101 TH102 Q101 D103 R121 SC101:3 T101:6 Vboot LF102:2 +24V/12.0A LF101:2 L202 R123 T102:2 D202 +24V...
-
Page 16: Keyboard Xga191
GRUNDIG Service Chassis ST IR-Empfänger / Receiver YBP192 Ansicht von der Bestückungsseite / View of Component Side IR_OUT IR_GND CON1 TSOP38238T 10uF/6V3 Ansicht von der Lötseite / View of Solder Side IR-/LED-Platte / IR/LED Board XVS192 Ansicht von der Bestückungsseite Ansicht von der Lötseite... -
Page 17: Keyboard Xvq191
GRUNDIG Service Chassis ST Keyboard XVQ191 Ansicht von der Bestückungsseite / View of Component Side 180R 330R 470R STAND BY TV/AV CON3_Y3 Ansicht von der Lötseite / View of Solder Side Soft Touch Keyboard YVF191 Ansicht von der Bestückungsseite / View of Component Side... -
Page 18: Spare Parts Lists
Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de". - Page 19 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
- Page 20 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
- Page 21 Code" oder Ihre Display-Variante nicht not mentioned in the spare parts list, please aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG aufgeführt sein, finden Sie eine aktuali- look for a current version at the GRUNDIG sierte Version auf dem GRUNDIG Ser- service portal "http://service.grundig.de".
- Page 22 GRUNDIG Service GRUNDIG Service Chassis SU Chassis ST Ersatzteilliste / Spare Parts List NUR FÜR INTERNEN GEBRAUCH / FOR INTERNAL USE ONLY 06 / 2011 LP-CHASSISMODUL / CHASSIS BOARD ST Pos. Part Number Description D900 759551497600 DIODE STKY-SMD PMEG2020EH D901 759551497700 DIODE-CHIP RECT.
