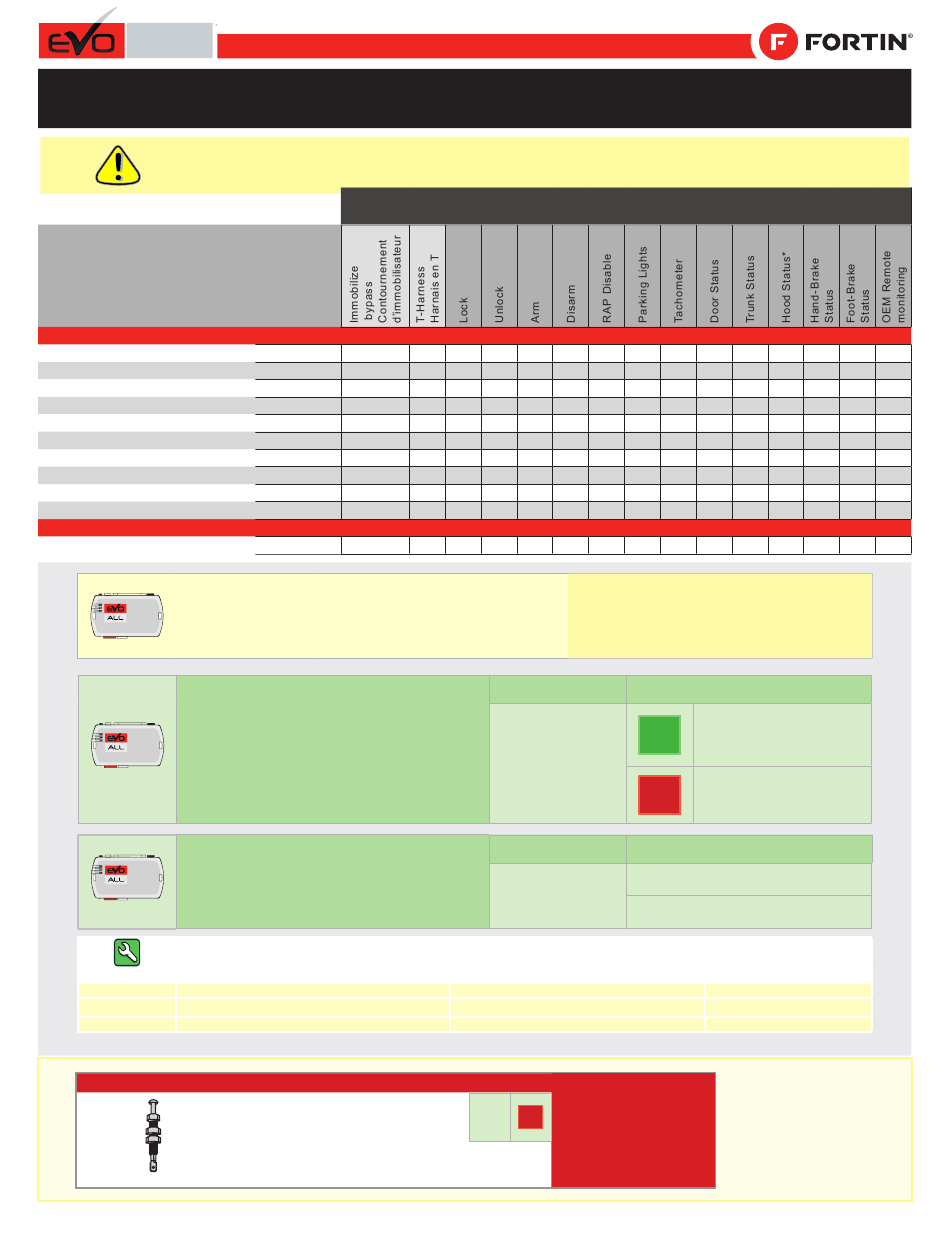

Fortin EVO-ALL THAR-FOR4 Installation Manual

ALL

THAR-FOR4 THARNESS STAND ALONE INSTALLATION

INSTALLATION STAND ALONE HARNAIS THAR-FOR4
VEHICLE
VEHICULES
FORD
Edge
80-bits (SA KEY)
Explorer
80-bits (SA KEY)
Expedition
80-bits (SA KEY)
F150
80-bits (SA KEY)
F250
80-bits (SA KEY)
F350
80-bits (SA KEY)
F450
80-bits (SA KEY)
F550
80-bits (SA KEY)
Flex
80-bits (SA KEY)
Taurus
80-bits (SA KEY)
LINCOLN
MKX
80-bits (SA KEY)
Parts Required (Not Included)
THAR-FOR4
1x
1x Relay (Parking lights)
1x Hood Pin
1x Valet switch
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 7
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule sup-
YEARS
ANNÉES
2011-2014 •
2011-2015 •
2015-2017 •
2011-2014 •
2011-2016 •
2011-2016 •
•
2011-2016
2011-2016 •
•
2013-2015
2013-2016 •
2011-2013 •
FIRMWARE VERSION
VERSION LOGICIELLE
71.[49]
FORD MINIMUM
Program bypass option:
Programmez l'option du contournement:
Program bypass option:
Programmez l'option du contournement:
REV.: 20211119
ADDENDUM - SUGGESTED WIRING CONFIGURATION
portées dans ce diagramme (fonctionnelles si équipé)
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
• • • • •
To add the firmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
UNIT OPTION
OPTION UNITE
A5
UNIT OPTION
OPTION UNITE
C1
Pièce(s) requise(s) (Non incluse(s))
THAR-FOR4
Relais (Feux de stationnement)
Contact de capot
Commutateur Valet
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 72601
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
• • • • •
• • • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • • •
• • • • •
• • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
DESCRIPTION
AUX.1
ON Par default with OEM alarm
Par défaut avec alarme
OUI
d'origine
AUX.1
OFF
without OEM alarm
NON
sans alarme d'origine
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
