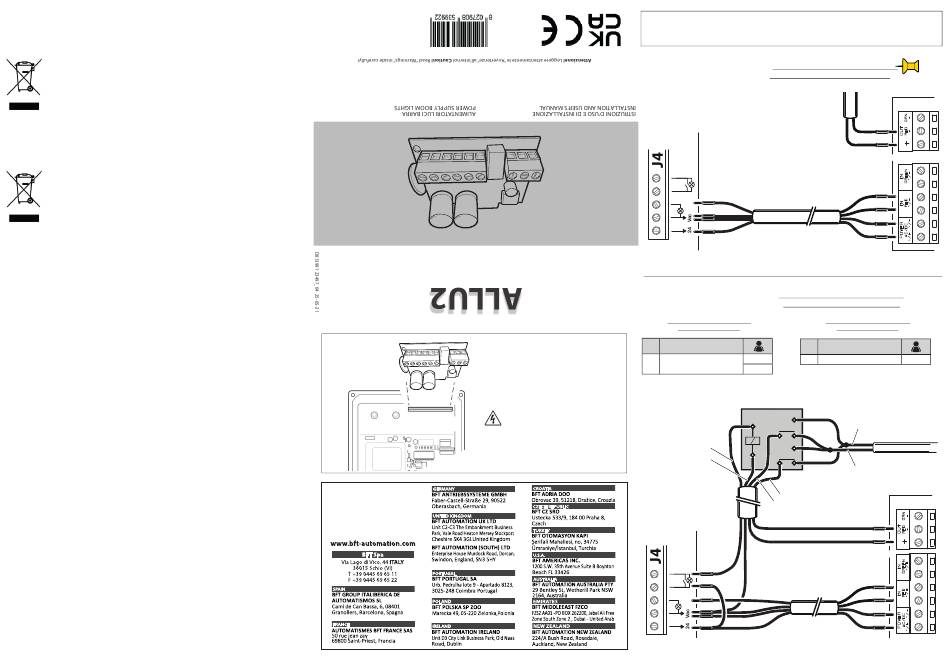

BFT ALLU2 Installation And User Manual

GENERALITÁ
La scheda ALLU2, collegata alle automazioni che ne prevedono l'uti-
lizzo, consente di pilotare in tensione le strip luci rosso o rosso/verde
compatibili.
DEMOLIZIONE L'eliminazione dei materiali va fatta rispet-
tando le norme vigenti. Non gettate il vostro apparecchio
scartato, le pile o le batterie usate nei rifi uti domestici. Ave-
te la responsabilità di restituire tutti i vostri rifi uti da appa-
recchiature elettriche o elettroniche lasciandoli in un punto
di raccolta dedicato al loro riciclo.
GENERALITY
The ALLU2, connected to the automations that require its use, permits
the voltage control of compatible red or red/green light strips.
SCRAPPING Materials must be disposed of in accordance
with the regulations in force. Do not throw away your di-
scarded equipment or used batteries with household wa-
ste. You are responsible for taking all your waste electrical
and electronic equipment to a suitable recycling centre.
ALLU2
PERICOLO! Prima di eff ettuare
CSB-BR
qualsiasi intervento sull'impianto
LOG-BR
togliere l'alimentazione elettrica.
DANGER! Always disconnect the
power supply before attempting
any work on the system.
NIGHT&DAY - MAXIMA
(tutte le versioni / all version)
FLAT LINE LED ROSSI LIGHT R/G 2W - KIT ATM LIGHT R/G 2W
FLAT LINE RED LED LIGHT R/G 2W - KIT ATM LIGHT R/G 2W
LIGHT R/G 2W
KIT ATM LIGHT R/G 2W
CSB-BR
OUT2
OUT2
WHITE
OUT1
BLACK
BROWN
BLUE
FLAT LINE LED ROSSI E VERDI LIGHT R/G 2W - KIT ATM LIGHT R/G 2W
FLAT LINE RED AND GREEN LED LIGHT R/G 2W - KIT ATM LIGHT R/G 2W
PROGRAMMAZIONE DI 1° LIVELLO PROGRAMMAZIONE DI 2° LIVELLO
1nd LEVEL PROGRAMMING
Funzione
Par
Par
Function
01 o2
Uscita 2 - Output 2
Lb
Luci barra - Arm lights
02
RELAY COIL 24VAC
NOT INCLUDED
NO
GREEN
COM NC
BROWN
NO
WHITE
BROWN
COM NC
BLACK
GREEN
BLUE
BROWN
CSB-BR
WHITE
OUT2
BLUE
OUT2
OUT1 WHITE
BLACK
BROWN
BLUE
ALLU2
BROWN
GREEN
WHITE
BLACK
BROWN
BLUE
2nd LEVEL PROGRAMMING
Funzione
Function
05
LIGHT R/G 2W
GREEN
KIT ATM LIGHT R/G 2W
BROWN
ALLU2
BROWN
BLUE
WHITE
BLACK
BROWN
BLUE
