BEGA Gobo 84 990 Instructions For Use

30.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Gobo-Scheinwerfer RGBW
Gobo floodlight RGBW
Projecteurs Gobo RGBW

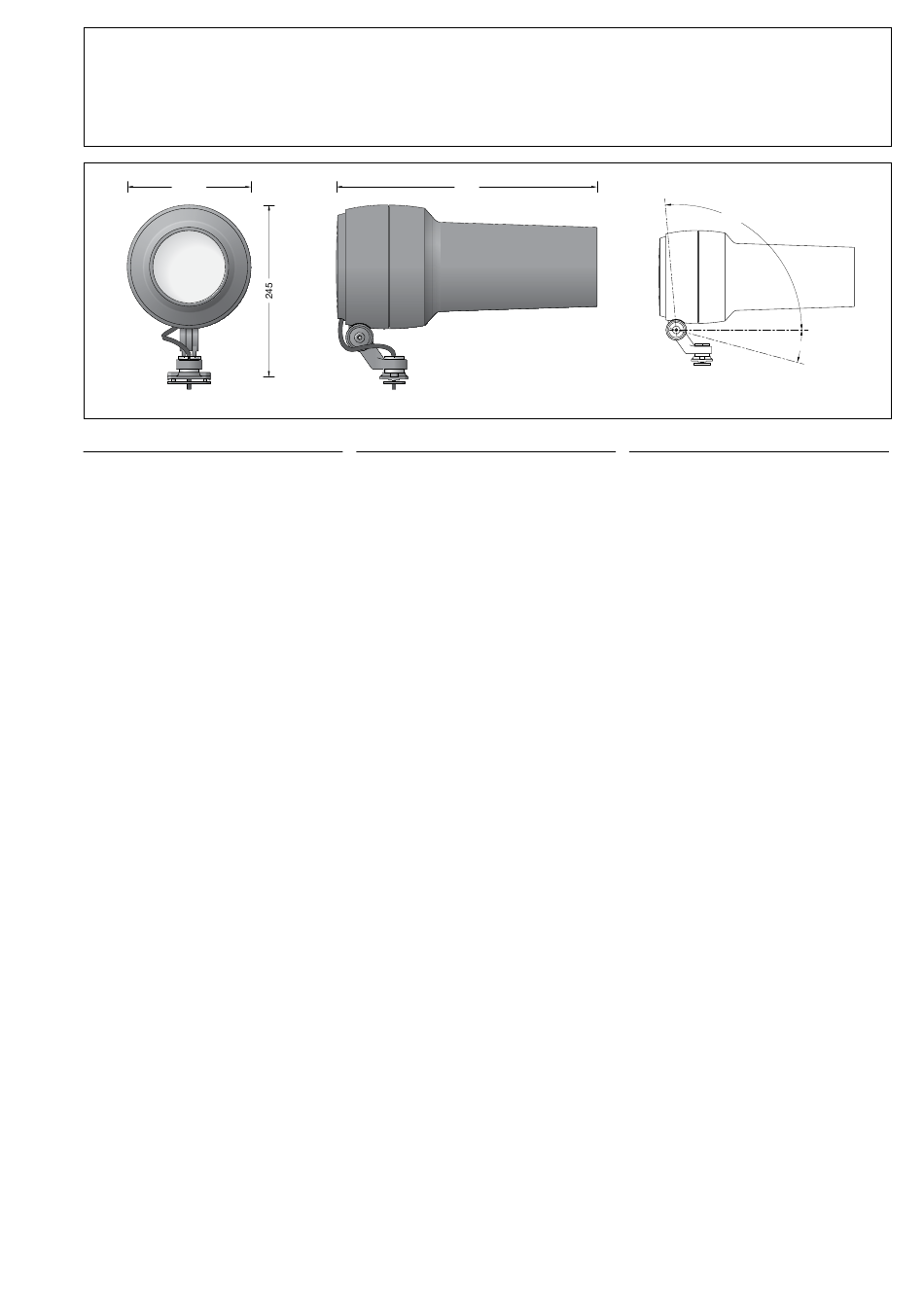

Ø 175 Ø 175
Gebrauchsanweisung
Anwendung
RGBW-Scheinwerfer zur Projektion von
Gobo-Motiven.
Für die Montage an BEGA Profilmaste mit
Profilnute.
Passend für Gobo-Motive in Größe M nach
Rosco-Tabelle.
Die additive Farbmischung RGBW kann
über eine DALI-Farblichtsteuerung
(DT8, RGBWAF, xy) erfolgen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas klar
Silikondichtung
Projektorobjektiv mit einstellbaren Glaslinsen
Passend für Gobos mit einem
Außendurchmesser von 66 mm, einem
maximalen Bilddurchmesser von 48 mm und
einer Materialstärke von max. 1 mm
Drehbereich des Scheinwerfers 350°
Schwenkbereich -15°/+95°
Anschlussleitung X05BQ-F 5 G 1 mm²
Leitungslänge 1 m
BEGA Ultimate Driver
®
Erfüllt Flicker-Anforderungen gemäß IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar (DT8, RGBWAF, xy)
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK04
Schutz gegen mechanische
Schläge < 0,5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,06 m²
Gewicht: 4,2 kg
Instructions for use
Application
RGBW floodlight for the projection of
Gobo Motifs.
For installation on BEGA profile poles with
profile groove.
Suitable for Gobo motifs in accordance with
size M in the Rosco table.
The floodlight can be controlled by DALI colour
light control (DT8, RGBWAF, xy).
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
® BEGA Unidure ® coating technology
Clear safety glass
Silicone gasket
Projector lens with adjustable glass lenses.
Suitable for Gobos with an outer diameter of
66 mm, a max. image diameter of 48 mm and a
material thickness of max. 1 mm
Rotation range of floodlight 350°
Swivel range -15°/+95°
Connecting cable X05BQ-F 5 G 1 mm²
Cable length 1 m
BEGA Ultimate Driver
Complies with flicker requirements in
accordance with IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-controllable (DT8, RGBWAF, xy)
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK04
Protection against mechanical
impacts < 0.5 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.06 m²
Weight: 4.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
370 370
Fiche d'utilisation
Utilisation
Projecteur RGBW pour la projection
de motifs Gobo.
Pour installation sur des mâts profilés BEGA
avec rainure.
Convient aux motifs Gobo dans les dimensions
standard M du tableau Rosco.
Le projecteur peuvent être commandé via
un système de contrôle de couleurs DALI
(DT8, RGBWAF, xy).
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité clair
Joint silicone
Objectif de projecteur avec lentilles en verre
réglables
Convient pour les Gobos d'un diamètre
extérieur de 66 mm, diamètre maximal de
l'image de 48 mm et épaisseur du matériau de
1 mm max.
Projecteur orientable sur 350°
Inclinaison -15°/+95°
Câble de raccordement X05BQ-F 5 G 1 mm²
®
Longueur de câble 1 m
BEGA Ultimate Driver
Conforme aux exigences en matière de Flicker
(scintillement) selon IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
pour pilotage DALI (DT8, RGBWAF, xy)
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
®
de raccordement au réseau et le câble de
commande
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK04
Protection contre les chocs
mécaniques < 0,5 joules
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 0,06 m²
Poids: 4,2 kg
84 990
r é c
IP 65
+95°
-15°
®
®
®
