MANUALE D'USO E MANUTENZIONE
1 DESCRIZIONE DEL DISPOSITIVO
La idropistola TL20 con lancia componibile LC20 è un
dispositivo che impedisce il passaggio del fluido a leva
rilasciata. E' dotata di una sicura per impedire l'apertura
accidentale. Viene impiegata nei lavori di pulizia a distanza e/o
su superfici difficilmente accessibili.
Può essere utilizzata con pompe aventi pressioni nominali fino
a 206 bar – 20.6 MPa – 3000 psi e pressioni ammissibili fino a
220 bar – 22 MPa – 3200 psi.
La idropistola apre e chiude il circuito tramite uno stelo e una
sede in acciaio temprato; necessita di una forza minima di
apertura e di mantenimento.
La lancia ha dimensioni contenute e peso ridotto; montaggio e
manutenzione facile.
2 - CARATTERISTICHE TECNICHE – TECHNICAL SPECIFICATIONS

CODICE PRESSIONE
NOMINALE
(CODE)
(NOMINAL
PRESSURE)
bar-MPa-psi
206-20,6-3000
4029500001
4029500002 206-20,6-3000
AVVERTENZE:
USO DEL PRODOTTO LEGGERE ATTENTAMENTE
LE ISTRUZIONI
DOCUMENTO. CONSULTARE ANCHE IL MANUALE
USO E MANUTENZIONE DELLA MACCHINA SU CUI
VERRÀ INSTALLATO IL DISPOSITIVO.
HIGH PRESSURE WASHING ACCESSORIES
Tecomec S.r.l. Strada della Mirandola, 11 - 42124 Reggio Emilia - ITALY
Tel. +39 0522 959001 Fax +39 0522 959615

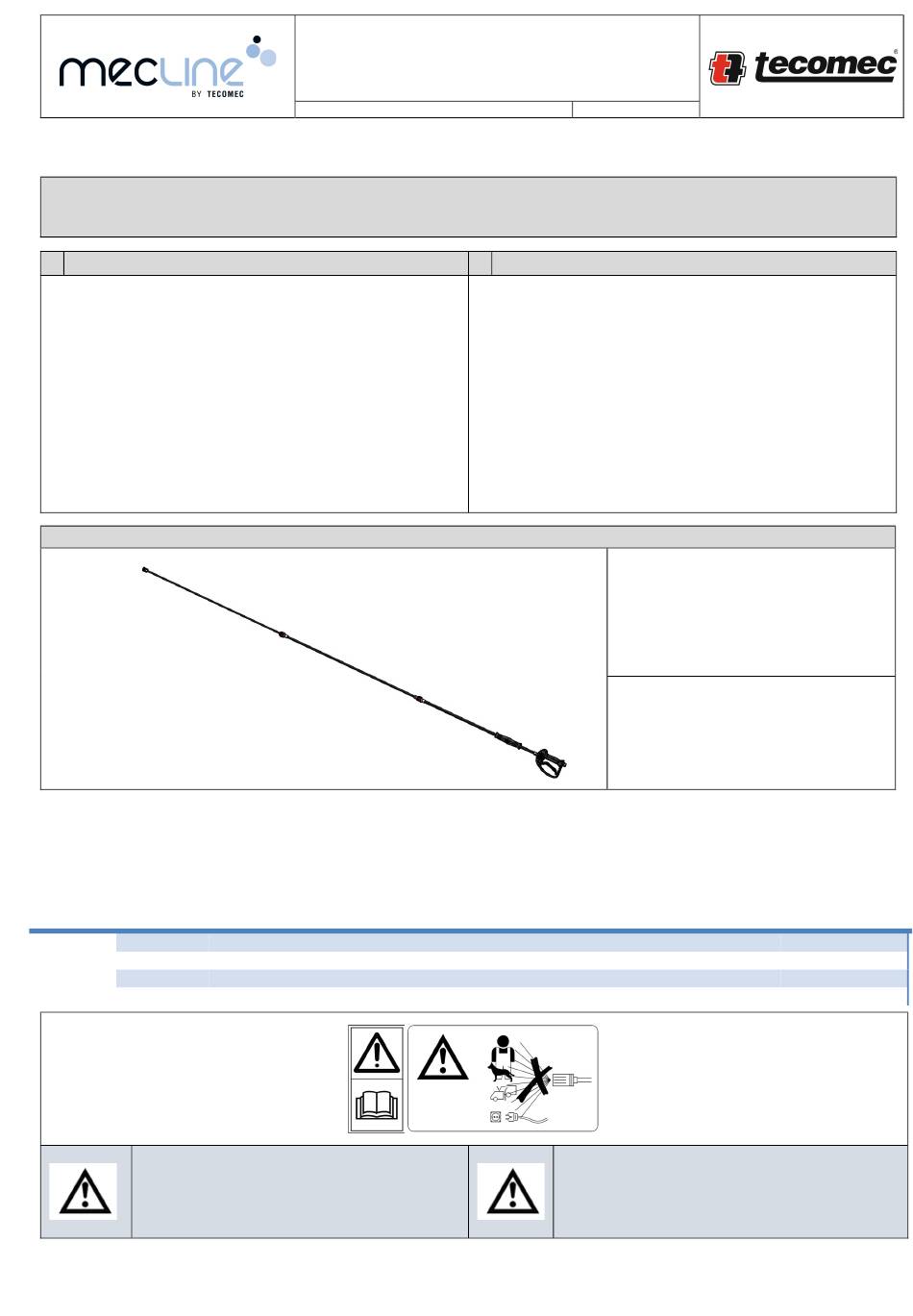

IDROPISTOLA TL 20 CON LANCIA COMPONIBILE LC20
SPRAY GUN TL20 WITH MODULAR WAND LC20
I valori e le dimensioni riportate sul presente documento possono essere modificate senza preavviso.
Values and sizes in this document could be changed without notice.
PRESSIONE AMM. PORTATA
(MAXIMUM NOMINALE
PRESSURE (RATED
ALLOWED) FLOW)
bar-MPa-psi l/min USGpm
220-22-3200 15-4
220-22-3200 15-4
PRIMA DELL'INSTALLAZIONE ED
RIPORTATE NEL
info_mecline@tecomec.com
www.tecomec.com www.mecline.it
P00801480
USE AND MAINTENANCE MANUAL
1 DESCRIPTION OF THE DEVICE
The LC20 – modular wand spray gun TL20 is a device that
prevents the fluid flow when the trigger is not pulled. It's fitted
with a safety lock to avoid accidental opening of the trigger.
It can be used with pumps with rated pressure up to 206 bar –
20.6 MPa – 3000 psi and permissible pressure up to 220 bar –
22 MPa – 3200 psi.
The gun opens and closes the system/circuit through a stem
and a tempered steel seat; it requires a minimal force for
opening and for maintaining the position.
The wand has compact size, reduced weight and is easily
assembled and maintained.
TEMPERATURA ENTRATA-USCITA
NOMINALE (INLET-OUTLET)
(RATED
TEMPERATURE)
°C - °F
60-140 G 3/8 F – AR1
60-140 M22x1,5 M – AR1
PRESENTE
1
Rev. 05

Scocche pistola in plastica antiurto

Sede e sfera pistola in acciaio inox

Corpo pistola in ottone stampato

Manopola
plastico

Tubi e raccordi lancia in acciaio inox

Anti-shock plastic shells

Stainless steel ball and seat

Gun body in pressed brass

Plastic wand handle

Stainless steel pipes and fittings
PESO
(WEIGHT)
gr - oz
1900 – 67.02
1900 – 67.02
WARNING:
BEFORE PRODUCT INSTALLATION AND
USE READ CAREFULLY THE INSTRUCTIONS IN THIS
DOCUMENT. ALSO CONSULT
MAINTENANCE MANUAL OF THE MACHINE IN
WHICH THE DEVICE SHALL BE INSTALLED.
lancia in materiale
LUNGHEZZA
APERTA
MAXIMUM
LENGTH
mt - inch
3 – 118.1"
3 – 118.1"
THE USE AND
