MANUALE D'USO E MANUTENZIONE
M L 9 5 5
M L 9 5 5
1 DESCRIZIONE DEL DISPOSITIVO
La idropistola ML955 è un dispositivo che impedisce il
passaggio del fluido a leva rilasciata. E' dotata di una sicura
per impedire l'apertura accidentale.
Può essere utilizzata con pompe aventi pressioni nominali fino
a 360 bar – 36 MPa – 5220 psi e pressioni ammissibili fino a
400 bar – 40 MPa – 5800 psi.
La idropistola apre e chiude il circuito tramite uno stelo e una
sede in acciaio temprato; necessita di una forza minima di
apertura e di mantenimento.
La idropistola ha dimensioni contenute e peso ridotto;
montaggio e manutenzione facile.
2 - CARATTERISTICHE TECNICHE – TECHNICAL SPECIFICATIONS
PRESSIONE
CODICE
NOMINALE
(CODE)
(NOMINAL
PRESSURE)
bar-MPa-psi
360-36-5220
4017000006
4017000001 360-36-5220
4017000007 360-36-5220
360-36-5220
4017000008
4017000010 360-36-5220
4017000011 360-36-5220
360-36-5220
4017000002
4017000012 360-36-5220
4017000013 360-36-5220
360-36-5220
4017000015
(*) ATTENZIONE
La idropistola è progettata per un utilizzo continuo da 5° C (41° F) a
90° C (194° F). Può resistere per brevi periodi ad un a temperatura
max. di 160° C (320° F).
Nei periodi invernali, prima di riporre la pistola, ricordarsi di
svuotarla completamente e di riporla in un ambiente protetto dal
gelo.
HIGH PRESSURE WASHING ACCESSORIES
Tecomec S.r.l. Strada della Mirandola, 11 - 42124 Reggio Emilia - ITALY
•
I valori e le dimensioni riportate sul presente documento possono essere modificate senza preavviso.
Values and sizes in this document could be changed without notice.
PRESSIONE AMM. PORTATA
(MAXIMUM PRESSURE MASSIMA
ALLOWED)
(MAXIMUM
RATED FLOW)
bar-MPa-psi
l/min USGpm
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
400-40-5800 40-10.6
Tel. +39 0522 959001 Fax +39 0522 959615
info_mecline@tecomec.com
www.tecomec.com www.mecline.it
P00801301
USE AND MAINTENANCE MANUAL
IDROPISTOLA ML 955
ML 955 SPRAY-GUN
1 DESCRIPTION OF THE DEVICE
The ML955 spray gun is a device that prevents the fluid flow
passage when the trigger is not pulled. It's provided by a safety
lock to avoid the trigger accidental opening.
It must be used with pumps with rated pressure up to 360 bar
– 36 MPa – 5220 psi and permissible pressure up to 400 bar –
40 MPa – 5800 psi.
The gun opens and closes the system/circuit through a stem
and a tempered steel seat; it's also provided with soft-touch
shells for a comfortable grip and it requires a low force for
trigger pulling and keeping in pulled position.
The spray gun has compact size, reduced weight, easy
assembly and maintenance.
TEMPERATURA NOTE
MASSIMA (*) NOTES
(MAXIMUM
TEMP)(*)
°C °F
160-320
160-320
160-320
160-320
160-320
160-320
160-320
160-320
160-320
160-320
The spay gun is designed for continuous use from 5°C (41° F) a
90° C (194° F). Can withstand for short periods at a maximum
temperature of 160° C (320° F).
For the winter storage, the spray gun must be completely drained
from water and store the gun in a frost free room.
1
Rev. 02
•

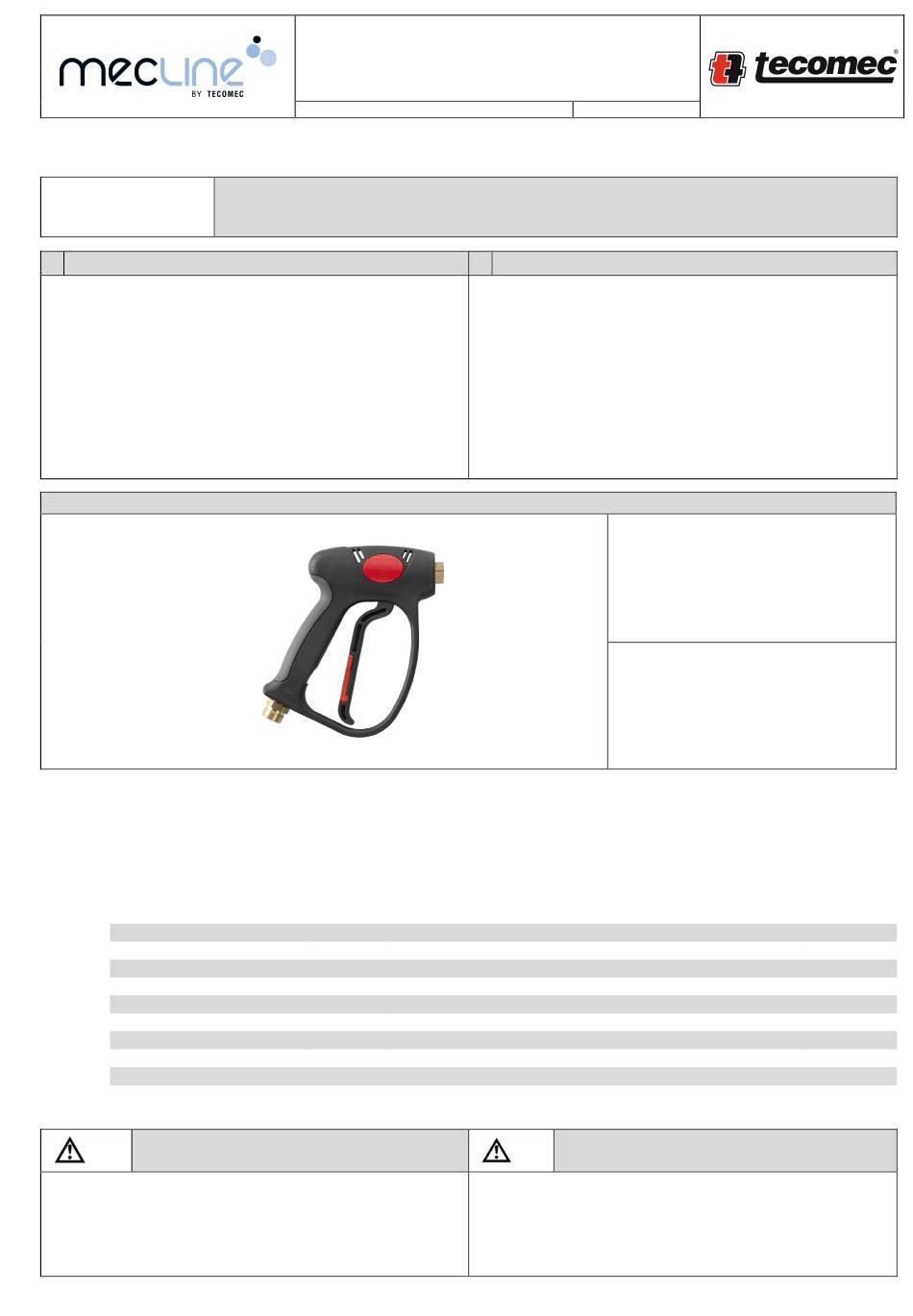

Scocche in plastica antiurto
•
Impugnatura in gomma morbida
•
Sede e sfera in acciaio inox
•
Corpo pistola in ottone stampato
•
Impugnatura ergonomica
•
Sicura di colore rosso
•
Anti-shock plastic shells
•
Soft touch rubber grip
•
Stainless steel ball and seat
•
Gun body in forced brass
•
Ergonomic hand grip
•
Safety lock red color
ENTRATA-USCITA
(INLET-OUTLET)
G 3/8 F – G 1/4 F
M22x1,5 M – G 1/4 F
3/8 NPT F – G 1/4 F
G 3/8 M – G 1/4 F
3/8 NPT F – 1/4 NPT F
SW TOP G 3/8 F – G 1/4 F
SW TOP M22x1,5 M – G 1/4 F
SW TOP 3/8 NPT F – G 1/4 F
SW TOP G 3/8 M – G 1/4 F
SW TOP 3/8 NPT F – 1/4 NPT F
(*) CAUTION
PESO
(WEIGHT)
gr - oz
540 – 19
540 - 19
540 – 19
540 - 19
540 – 19
612 – 21.6
612 – 21.6
612 – 21.6
612 – 21.6
612 – 21.6
