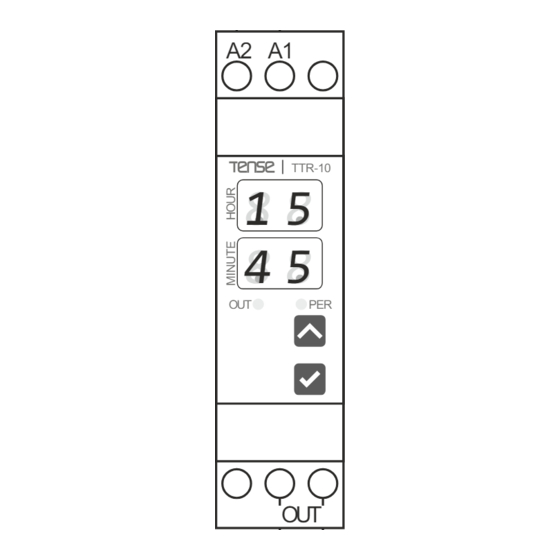

Tense TTR-10 Quick Start Manual

Zeitschaltuhr digital
Allgemeines:
Das TTR-10 dient dem täglichen Schalten von Verbrauchern in einstellbaren Zeitabständen.
Gebrauch und Arbeitsweise:
In den eingestellten Zeitabschnitten schaltet das integrierte Relais. An diesem verdrahtete Schaltkreise lassen sich damit zeitabhängig an- und
ausschalten. Dieser Vorgang wiederholt sich täglich, solange die Zeitschaltuhr mit Energie versorgt wird.
Zeitabschnitt (Pr): Einstellbar für 5, 10, 15, 20 und 30 min.
Schaltdauer (Tr): Einstellbar für 1 - 99 s oder inaktiv (Of). Falls inaktiv, bleibt das Relais über den gesamten Zeitabschnitt geschaltet. Sonst bleibt es in
jedem Zeitabschnitt nur für die eingestellte Dauer geschaltet.
Betriebsart (nd): Auto (At), Aus (Of) und Ein (On).
Auto (At): Das Relais schaltet automatisch entsprechend den eingestellten Zeitabschnitten bzw. der Schaltdauer.
Aus (Of): Das Relais wird nicht geschaltet, unabhängig von den eingestellten Zeitabschnitten bzw. der Schaltdauer. Diese Betriebsart dient dazu, die
Zeitschaltuhr manuell inaktiv zu setzen.
Ein (On): Das Relais wird geschaltet, unabhängig von den eingestellten Zeitabschnitten bzw. der Schaltdauer. Diese Betriebsart dient dazu, die Zeitschaltuhr
manuell aktiv zu setzen.
LEDs und Display: Als Informationsanzeige dienen zwei LEDs und ein vierstelliges 7-Segment-Display.
OUTLED: Leuchtet Grün, während das Relais geschaltet ist.
PERLED: Leuchtet Rot in der Standardanzeige, sobald voreingestellte Zeitabschnitte aktiv sind. Im Einstellungsmenü der Zeitabschnitte leuchtet die LED rot,
wenn der gewählte Zeitabschnitt aktiv gesetzt ist.
Inbetriebnahme
Hinweis: Falls beim ersten Start nicht die korrekte Uhrzeit angezeigt wird, muss diese manuell eingestellt werden.
In das Einstellungsmenü gelangen Sie durch gleichzeitiges Betätigen der ON/OFF- und Period-Taste für mindestens 2 s. Die Stundenanzeige im oberen
Feld leuchtet und das untere erlischt. Durch Betätigen der ON/OFF-Taste wird die Stunde geändert. Durch Drücken der Period-Taste für 1 s wechselt die
Anzeige in die Minuteneinstellung im unteren Feld. Die Minute wird entsprechend mit der ON/OFF-Taste eingestellt.
Erneutes Betätigen der Period-Taste für 1 s öffnet die Einstellung für die Zeitabschnittsdauer (Pr). Mit ON/OFF wird der Wert geändert.
Der nächste Menüpunkt erscheint wieder durch Drücken der Period-Taste für 1 s. Hier wird die Schaltdauer wieder durch die ON/OFF-Taste eingestellt.
In den letzten Einstellungspunkt, welcher die Betriebsart definiert, gelangt man auf gewohnte Weise. Der Wert wird ebenfalls wie in in den restlichen
Einstellungen durch die ON/OFF-Taste geändert.

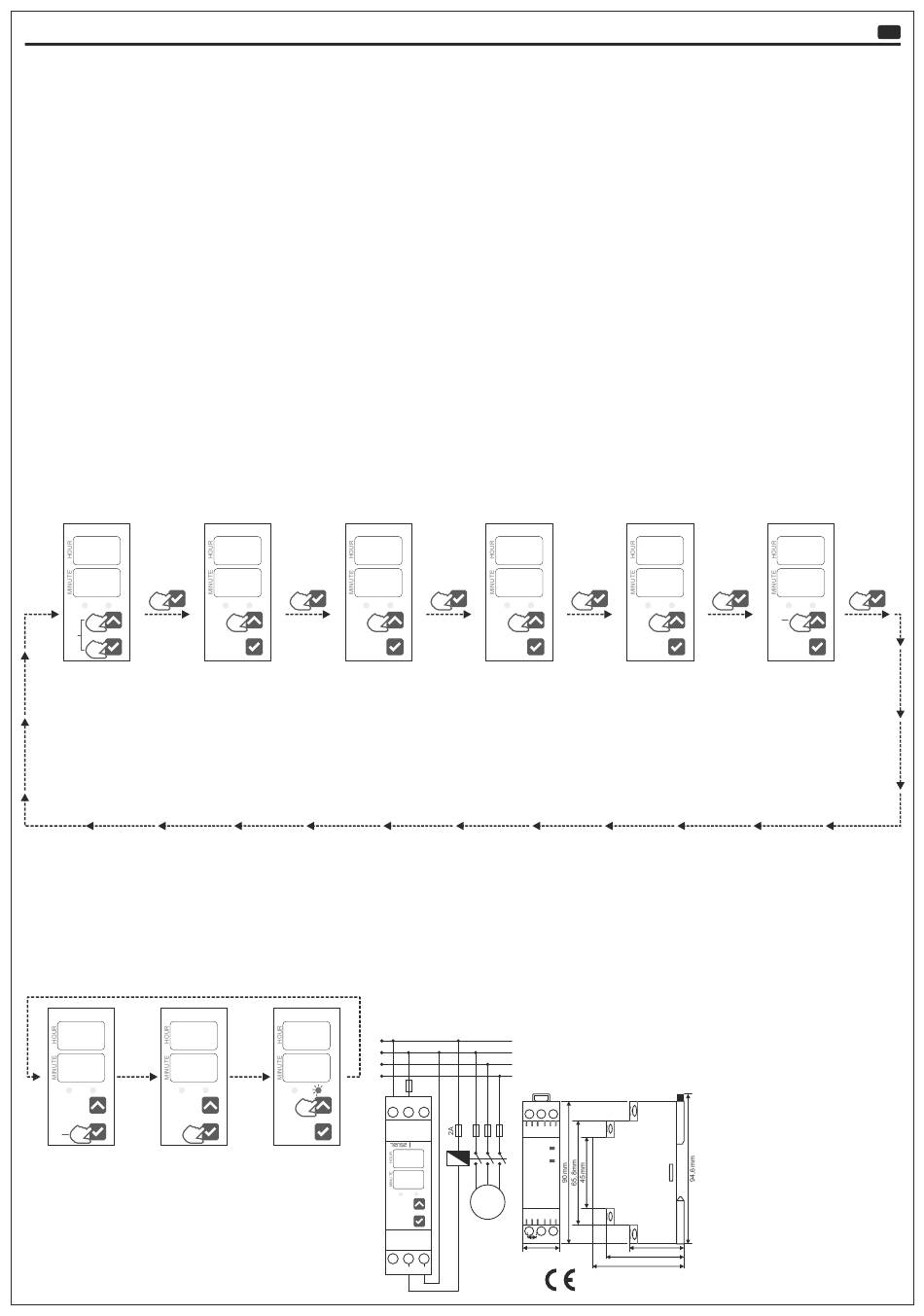

Menü-Struktur
8 8 1 5 . .
4 5 8 8 . .
2sec.
OUT PER
2
sec.
Im Standardbetrieb Stundeneinstellung
werden beide Tasten über ON/OFF-Taste
gleichzeitig für 2 s
gedrückt, um in das
Einstellungsmenü zu
gelangen.
Einstellung der Schaltperioden (Relais ein/aus)
Während die Standardanzeige leuchtet, wird die Period-
Taste für mindestens 2 s gedrückt. Es wird der nächste
Zeitabschnitt angezeigt und mit jedem erneuten Betätigen
der Period-Taste springt das Display in den nächsten (in 5,
10, 15, 20 und 30 Minutenschritten, je nach Einstellung der
Zeitabschnittsdauer). Um einen Einschalten in dem jeweils
angezeigten Zeitabschnitt zu aktivieren, wird die ON/OFF-
Taste gedrückt. Ein aktiver Zeitabschnitt wird durch
Aufleuchten der roten PER-LED indiziert.
. . . .
8 8 1 6 8 8 1 7
. . . .
5 8 8 8 8 8 0 0
OUT PER OUT
2
sec.
Während der Erneut die Period-
Standardanzeige für Taste betätigen, um
2s die Period-Taste in den nächsten
betätigen Zeitabschnitt zu
springen
www.tense.com.tr | info@tense.com.tr
1 5 8 8 . . 1 5 8 8 . .
4 5 8 8 . . 8 8 4 5 . .
1sec.
OUT PER OUT
Minuteneinstellung
über ON/OFF-Taste
Warnung:
Anschlussdiagramm
. .
8 8 1 7
N
L1
. .
3 0 8 8
L2
L3
PER OUT PER
Den angezeigten
Zeitabschnitt mit der
ON/OFF-Taste
aktivieren/deaktivieren,
um ein Schalten zur
jeweiligen Uhrzeit zu
bezwecken
P r 8 8 . .
8 8 1 5 . .
1sec.
PER OUT PER
Einstellung der
Zeitabschnittsdauer
über ON/OFF-Taste
Hinweis: Die vorherigen
Einstellungen werden
durch Ändern der
Abschnittsdauer
zurückgesetzt.
- Nutzen Sie das Gerät wie in dieser Anleitung
beschrieben
- Nutzen Sie das Gerät nicht in feuchter Umgebung
-Sehen Sie einen Schalter und eine
Leitungssicherung in der Schaltung vor
- Installieren Sie Schalter und Leitungssicherung
nahe dem Gerät, damit sie leicht erreichbar sind
- Beschriften Sie Schalter und Leitungssicherung
entsprechend ihrer Funktion
A2 A1
TTR-10
1 5 8 8 . .
8 8 4 5 . .
OUT PER
Load
6,35mm
23,15mm
OUT
Hergestellt
in der Türkei
t r 8 8 . .
O F 8 8 . .
1sec. 1sec.
OUT PER
Die Schaltdauer wird
durch die ON/OFF-Taste ebenfalls mithilfe der ON/
geändert.
Durch die Period-Taste wird
Wartung:
Schalten Sie das Gerät aus und
trennen Sie die Leitungen von den
Klemmen. Reinigen Sie das Gerät
mit einem Tuch. Benutzen sie keine
stromleitenden oder chemischen
Reiniger, da diese das Gerät
beschädigen können. Stellen Sie
sicher, dass das Gerät nach der
Reinigung einwandfrei funktioniert.
Technische Daten:
Abmessungen
Betriebsspannung:
Aufnahmeleistung: <6VA
Betriebstemp.
Genauigkeit:
Abschnittsanzahl
(Zeitabschnitte):
Lebensdauer Bat.:
Display:
Montageart :
Gewicht:
Relais:
34,5mm
49,25mm
57,75mm Betriebshöhe:
Aderquerschnitt:
Document No: DK-111-1
TTR-10 DE
n d 8 8 . .
A t 8 8 . .
1sec.
OUT PER
2sn.
Die Betriebsart wird
OFF-Taste geändert.
das Einstellungsmenü
verlassen.
100-240 VAC 50/60Hz.
: -20°C .... +55°C
≤3s/Tag
288 (5min.), 144(10min.),
96 (15min.), 72 (20min.),
48 (30min.)
5 Jahre
2x2 LED Display, 2x LEDs.
Hutschiene
<90g
16A, 250V AC, 4000VA
(Ohmsche Last)
<2000m
2,5mm²
