Barrel sauna

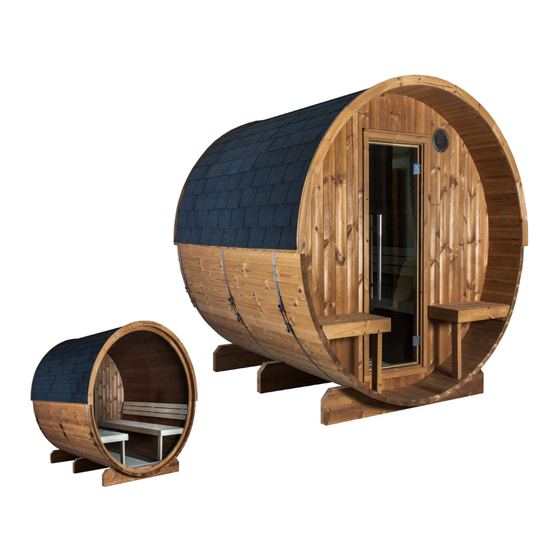

KASKI 240
VIEW Canopy
Ø 220 x 240 cm
ASSEMBLE INSTRUCTIONS
English
EN
KASKI-240-V-C
Version 01/24
item no. 1-053-436

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KASKI 240 VIEW Canopy and is the answer not in the manual?

Questions and answers

Related Manuals for Sentiotec KASKI 240 VIEW Canopy

Summary of Contents for Sentiotec KASKI 240 VIEW Canopy

  • Page 1 Barrel sauna KASKI 240 VIEW Canopy Ø 220 x 240 cm ASSEMBLE INSTRUCTIONS English KASKI-240-V-C Version 01/24 item no. 1-053-436...

  • Page 2: Table Of Contents

    Table of Contents 1. Preparing for installation 1.1. Important note 1.2. Foundation 1.3. Anchoring the outdoor sauna 1.4. Tools required 1.5. Maintenance and cleaning 1.6. Disposal 2. Assembling the cabin 2.1. Mounting the feet 2.2. Assembling the barrel staves 2.3. Assembling the front and rear wall 2.4.

  • Page 3: Preparing For Installation

    Read these assembly instructions carefully and keep them within reach. so that you can look up product information at any time. These assembly instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads. 1.1. Important note ● Check with your local planning authority (municipal office, magistrate) with respect to the building regulations and load standards.

  • Page 4: Foundation

    Installation instructions p. 4/8 1.2. Foundation The following foundation elements have proven themselves in practice - see page 9: • Foundation slab (base plate) • Strip foundation For both types, a foundation that is absolutely flat and load-bearing must be ensured. Only then can the assembly of the outdoor sauna be ensured without any difficulties and with a precise fit.
  • Page 5 Installation instructions p. 5/8 This symbol indicates tips and useful information Pre-drill Cut to correct size Nailing Carry out wiring Check the right angle: 80 cm Handle glass with care: Special care must be taken with the edges of the glass – hardened glass can shatter into small pieces in the event of impact.

  • Page 6: Maintenance And Cleaning

    Installation instructions p. 6/8 1.5. Maintenance and cleaning ● The sauna should be cleaned inside with a damp cloth. Use warm water only - if required, we recommend Harvia Sauna Cleaner (SAC25040 - Cleaning and disinfection) ● If the sauna will not be used for an extended period, we recommend heating the cabin once a month to prevent the formation of mould. Pitch pockets are not grounds for return, since they can always appear in spruce wood and the depth at which they lie cannot be detected during the sorting-out process.

  • Page 7: Assembling The Cabin

    Installation instructions p. 7/8 2. Assembling the cabin ATTENTION! Note the floor plan on page 10 and illustrations from page 9 onwards. 2.1. Mounting the feet Place the impregnated feet[1,33] on the foundation (see page 9) as shown in the illustration (see page 12). Fix them temporarily with two staves[3]. Make sure that the feet are fitted parallel to each another. Note the power supply! 2.2. Assembling the barrel staves Start by placing the lower stave[2] in position (with drain – see page 13). Always put the staves together with the round part facing upwards. Lay five staves to the left[3a] and five to the right[3b] and screw to the feet.

  • Page 8: Mounting The Door

    Installation instructions p. 8/8 Before tensioning the metal bands, remove the screws from the staves. Tighten the metal bands so that there is no visible gap between the staves. This must be checked regularly and retightened if necessary. 2.5. Mounting the door Place the door frame[13,17] in the opening from the inside. Note that the door opens outwards – the door can be attached on the left or on the right. Fix the door in place from the outside using the cover strips[15].
