Konig & Meyer 16019 Manual

16019 Getränkehalter
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Flexible und praktische Ablage für Flaschen, Gläser und Tassen,
- die an Platten von bis zu 40 mm Dicke angeklemmt werden kann
MERKMALE & FÄHIGKEITEN
- Stabile und unverwüstliche Halterung aus Stahl
- Schnell an- und wieder abgeschraubt dank bedienungs-
- freundlicher Klammer
- Befreit Ihren Schreibtisch vor umkippenden Getränken, d.h.
- nie mehr Kaffee in der Tastatur
- Mit Freimachungen für Henkel an Tassen und Gläsern
- Innendurchmesser 85 mm, Höhe 56/71 mm, Gewicht 0,34 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie
informiert Sie über alle wichtigen Schritte, um eine sichere Handhabung zu gewähr-
leisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor Benutzung Halter auf Schäden überprüfen.
- Beschädigte Halter dürfen nicht länger eingesetzt werden bzw.
- erst nach einer qualifizierten Reparatur
- Der Getränkehalter dient ausschließlich zur Aufnahme von Getränkegebinden.
- Andere Lasten sind unzulässig.
- Je passgenauer die Traglast im Zylinder sitzt, desto sicherer ist sie aufbewahrt.
- Kleine Durchmesser, übergroße Höhen, unebene Böden der Gebinde eignen
- sich weniger gut für das Einstellen. Da die Grenzen fließend sind, empfehlen
- wir zuvor einen "trockenen" Test.
- Klammer mit Sorgfalt an der Platte befestigen (siehe Kapitel 2)
- Klammer nur an geeigneten, d.h. tragfähigen, ebenen, waagerechten, rutsch-
- festen Platten befestigen
- Bevor Sie an der Klammer/Klemmschraube tätig werden, ist stets die Traglast
- zu entfernen.
GEBRAUCHSANLEITUNG

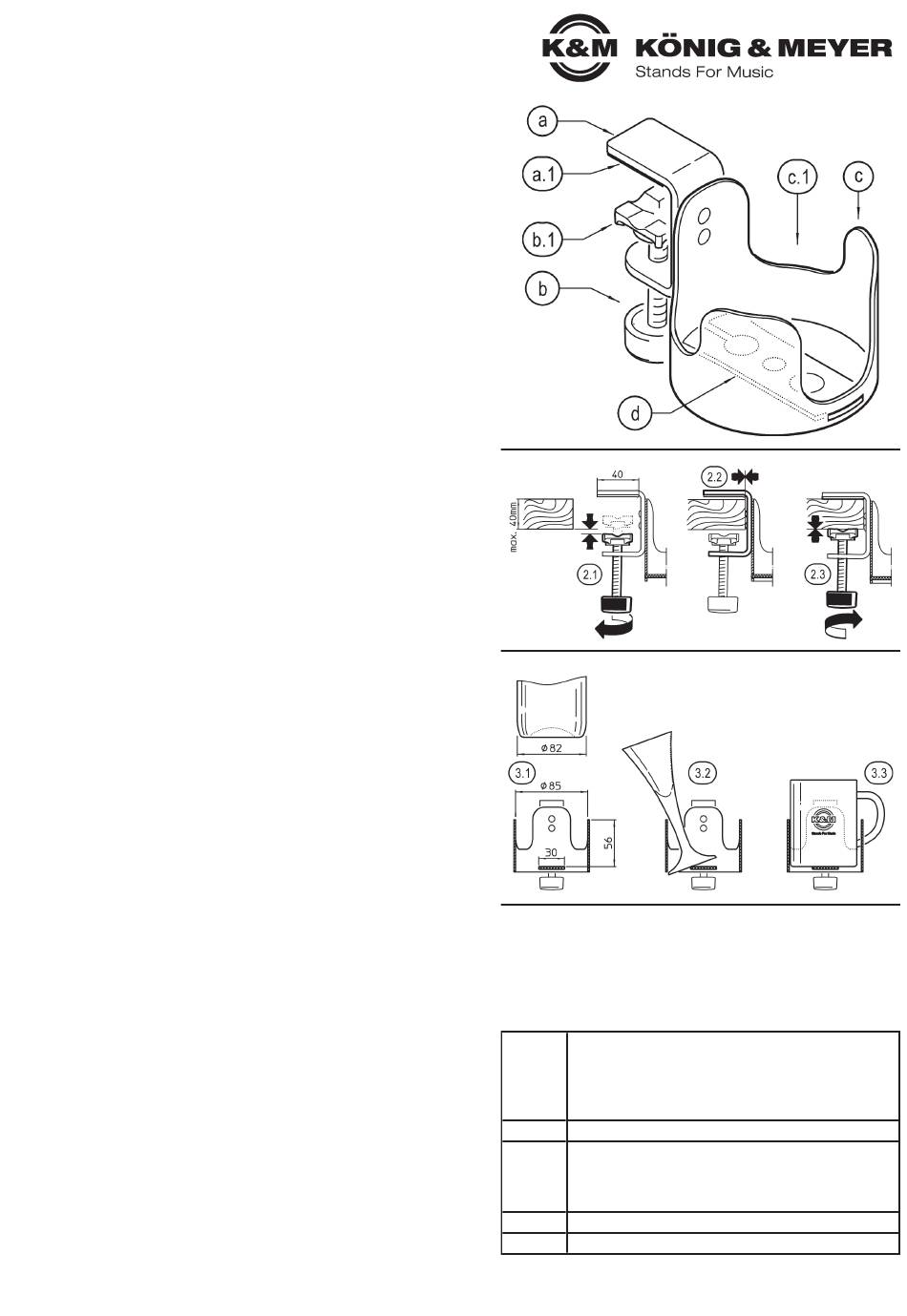

1. BESTANDTEILE
Zunächst bitte Sichtprüfung vornehmen, ob alle Teile vollständig - und soweit
erkennbar - in Ordnung sind.
a U-Klammer mit Filzstreifen a.1
b Klemmschraube mit Anpressplättchen b.1
c Zylinder mit Freimachungen für Henkel c.1
d Boden (Einlegeschiene)
2. BEFESTIGUNG
Stellen Sie zunächst sicher, dass die Platte geeignet ist die Halterung zu tragen
(max. 40 mm, horizontale Ausrichtung, Tragfähigkeit etc.).
2.1 Klemmschraube so einstellen, dass die Öffnung der Klammer um einige
2.1 Millimeter größer ist als die Plattendicke.
2.2 Klammer bis zum Anschlag an die Platte schieben.
2.3 Klemmschraube nun fest, aber nicht überfest anziehen; der Einsatz von
2.3 Werkzeugen ist weder erlaubt noch erforderlich.
3. TRAGLAST (TASSE etc.) EINSTELLEN
3.1 Die maximale Gebindegröße beträgt im Durchmesser 85 mm.
3.2 HINWEIS
3.2 Zu kleine, übermäßig hohe, uneben geformte Gebinde stehen unter
3.2 Umständen etwas unsicher im Halter. Im Zweifelsfalle empfehlen wir
3.2 vorher einen "trockenen" Test.
3.3 Bei Gläsern und Tassen mit Henkel ist darauf zu achten, dass dieser in
3.3 eine der drei Freimachungen des Zylinders eintauchen kann und...
3.4 ...Traglast nun mit Bedacht auf den Boden der Halterung stellen.
FEHLERSUCHE (F) & BESEITIGUNG (B)
F: Flasche, Krug, Tasse etc. wackelt oder steht schräg:
F: B: Abmessungen und Form der Traglast ungeeignet
F: B: Boden d (Einlegeschiene) auf richtigen Sitz überprüfen
F: B: Schräg stehende Tischplatte in waagerechte Position bringen
F: B: Klemmschraube nachziehen 2.3
F: Klammer des Gerätehalters rutscht auf Tischplatte:
F: B: Klemmschraube nachziehen 2.3
F: B: Tischplatte überprüfen auf Schmutz, Feuchtigkeit etc.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
16085-000-55 Rev.03 03-80-979-00 11/23
1. BESTANDTEILE
2. BEFESTIGUNG
3. TRAGLAST (TASSE etc.) EINSTELLEN
WARTUNG, PFLEGE
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- (Einklemmen, Anstoßen)
- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen
TECHNISCHE DATEN / SPEZIFIKATIONEN
Zylinder, Klammer: Stahl, pulverbeschichtet, schwarz
Verbindungselemente: Stahl, verzinkt
Material Boden (Einlegeschiene): Glasfaserverstärkter
Kunststoff
Griff, Druckplättchen: PA
Traglast Flaschen, Gläser, Tassen bis max. ø 85 mm
Getränkehalter (Zylinder): ø 85 mm, Höhe 56/71 mm
Klammer: t = 4 mm
Maße
Klemmbereich: max. 40 mm
Breite: 28 mm, Tiefe: 39 mm
Karton 160 x 115 x 185 mm
Gewicht 0,34 kg
