Konig & Meyer 15910 Manual

15910 Dämpferhalter
Hochwertig und flexibel
- trägt bis zu 3 Dämpfer für Trompete, Kornett und Flügelhorn
- Dämpferaufnahmen gummiummantelt
- vielseitig verstellbar und leicht zu bedienen
- anklemmbar an Stative von bis zu 30mm Durchmesser
- zusammenklappbar und leicht zu transportieren
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Die verwendeten Stative sind bezüglich Tragkraft
- und Standfestigkeit auf ihre Eignung zu prüfen.
- Die Möglichkeit das Produkt zusammenzuklappen birgt
- naturgemäß Einklemmgefahren: umsichtige Handhabung
- bei Aufbau, Betrieb und Abbau sind daher unverzichtbar
- Nur für Dämpfer; andere Lasten sind nicht erlaubt
- Schadhafte Teile dürfen nicht mehr verwendet
- werden und sind zu ersetzen.

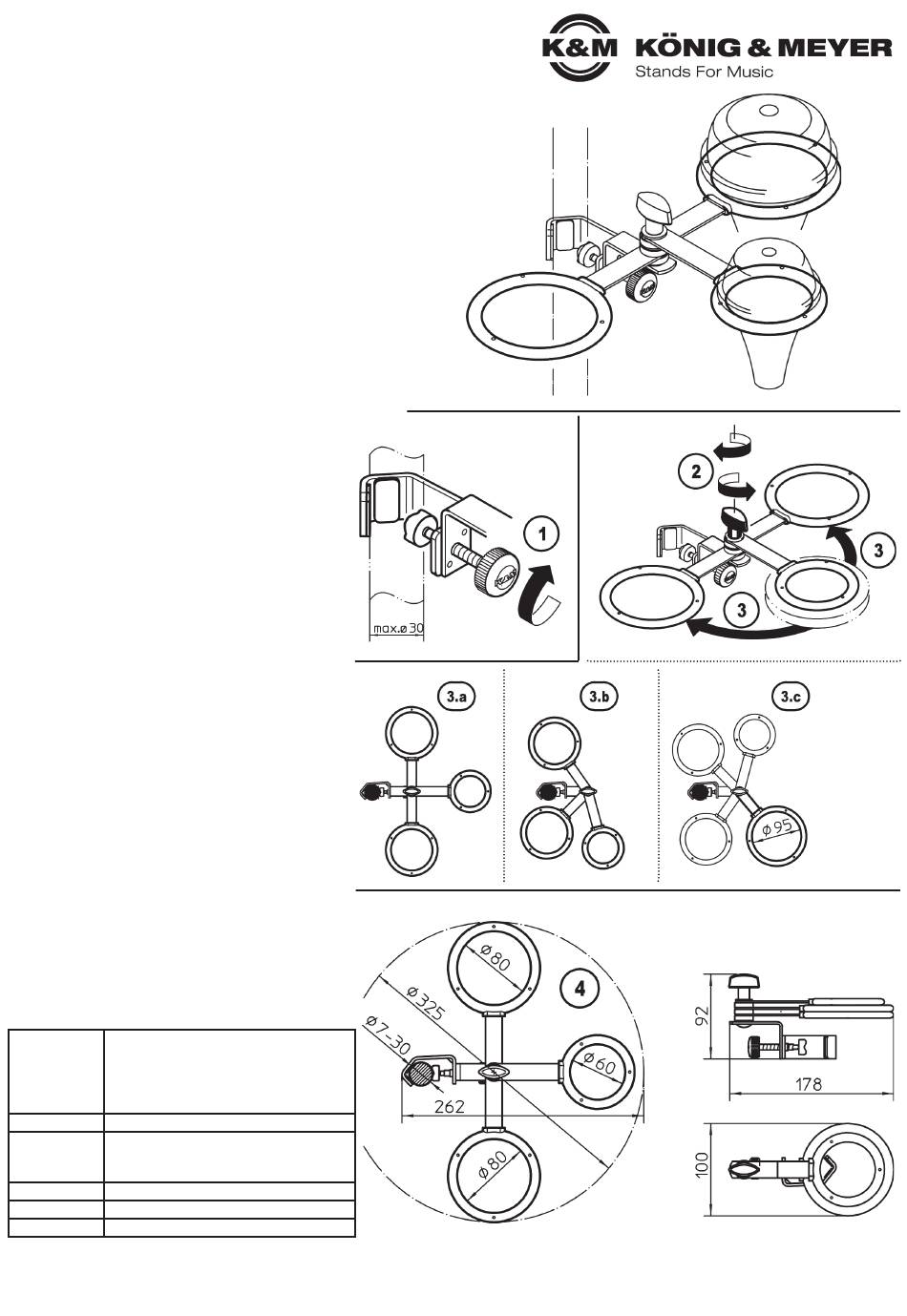

AUFSTELLANLEITUNG
Halterung zusammenbauen
Das Produkt ist bereits komplett vormontiert.
BEFESTIGUNG der Halterung am Stativ
1 Das Klemmprisma passt an Rohre bis zu 30 mm.
1 Das Prisma wird um das Rohr geführt und durch
1 Anziehen der Rändelschraube befestigt.
AUSRICHTUNG der Dämpferhalter
2 Flügelmutter nur leicht lösen.
3 Dämpferringe in Position drehen und diese durch
3 festes Anziehen der Flügelmutter sichern 2.
OPTIONEN
3.a weite Abstände - guter Zugriff, schöne Optik
3.b möglichst nah am Stativrohr - empfohlen bei
3.b leichten Stativen aus Gründen der Standsicherheit
3.c weiterer Aufnahmering 15915 - für vierten Dämpfer
EINLEGEN der Dämpfer
4 Die Dämpfer in den jeweils am besten
4 geeigneten Ring einlegen (siehe Abm.)
REINIGEN
Zur Reinigung am besten ein leicht feuchtes Tuch
und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Installation sieht "schief" aus
F. B: Verschraubungen fest anziehen
F: Stativ neigt zum Kippen
F. B: Eignung des Stativs überprüfen
F. B: Ausbalancieren der Lasten am Stativ (siehe: 3.b)
TECHNISCHE DATEN / SPEZIFIKATION
Prisma, Haltewinkel, Bügel:
Stahl, pulverbeschichtet, schwarz
Material Verschraubung: Stahl, verzinkt
Griff, Kappen: Kunststoff (PA)
Gummierung: Kunststoff (TPE)
Traglast Dämpfer
Ringe: 2 x ø 80 mm, 1 x ø 60 mm
Abmessungen Prisma: ø 7-30 mm
Klappmaß: 92 x 100 x 178 mm
Gewicht 0,3 kg
Verpackung Polybeutel 200 x 270 mm
Zubehör Vierter Ring ø 95 mm, Best.-Nr. 15915
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
15910-000-55 Rev.04 03-80-318-00 01/15
BEFESTIGUNG
OPTIONEN
für die Optik:
gleichmäßig
verteilt
EINLEGEN & ABMESSUNGEN
AUSRICHTUNG
für die
Standfestigkeit:
möglichst nah
am Stativrohr
PACKMASS
Die Halterung kann für Transport
und/oder Lagerung sehr kompakt
zusammengelegt werden
für die
Multiinstrumentalisten:
mit viertem Aufnahmering
(Best-Nr. 15915, ø 95 mm)
AUFNAHMERING
Best.-Nr. 15915
