Konig & Meyer 18815 Manual

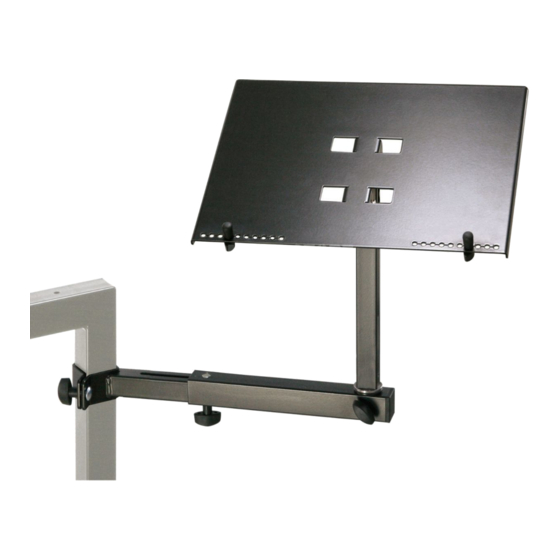

18815 Laptophalterung
- für K&M-Keyboardtische 18810, 18950 & 18953
- Position sehr flexibel einstellbar in:
- - Höhe - Richtung - Abstand - Neigung
- Anschlußbuchsen am Laptop sind stets frei zu-
- gänglich dank verstellbarer Anschlagstifte
- Auflagefläche: Höhe 240 mm x Breite 356 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Nur für Laptops und Manuskripte
- Grundsätzlich auf feste und ordnungsgemäße
- Verschraubungen achten.
- Klemmprisma 10 darf nur mit Schlitzen nach
- unten montiert werden.
- Neigung der Auflageplatte durch Einrasten der
- Streben fixieren.
- Anschlagstifte 15 so platzieren, dass
- Laptop sicher gehalten wird.
- Nur für K&M-Keyboardtische
- 18810, 18950 & 18953
AUFBAUANLEITUNG
BESTANDTEILE
11 Laptophalterung
12 Gewindestift M6 x 8 mm
13 Verstellrohr
14 Klemmschraube M6 x 20 mm
15 3 x Klemmmutter M6 groß
16 U-Scheibe ø 6,4 mm
17 2x Schloßschraube M6 x 20 mm
18 R-Prisma (rechts - 1 x schwarz, 1 x grau)
19 L-Prisma (links - 1 x schwarz, 1 x grau)
10 Klemmprisma mit Schlitz
11 Auslegerrohr mit Prisma
12 Sechskantschraube M6 x 40 mm
13 2 x U-Scheibe ø 5,3 mm
14 2 x Klemmmutter M5 klein
15 2 x Anschlagbolzen M5
16 2 x Kappe
MONTAGE
A. Befestigung am K&M-Stativ 18810 »Omega«
1 R-Prisma 8 und L-Prisma 9 werden nicht gebraucht:
1 bitte aussortieren.
2 Die Laptophalterung kann an jedem der beiden seitlichen
2 Rohre befestigt werden.
3 Schloßschrauben M6 x 20 mm 7 durch die Vierkantlöcher
3 des Auslegerohrs 11 stecken und die Klemmmuttern 5.1
3 kurz aufschrauben Winkel des Auslegerrohrs 11 an das
3 Standrohr des »Omega« halten und den losen Klemmwinkel
3 10 innen von oben über die Schrauben schieben.
3 Klemmmuttern 5.2 anziehen.
4 Der Klemmspalt zwischen dern angezogenen Winkeln
4 sollte ca. gleich groß sein.
B. Befestigung an K&M-Tischen 18950 & 18953
1 R-Prisma 8 und L-Prisma 9 werden gebraucht um die
1 Laptophalterung an den schrägen Füßen der Stative
1 immer in waagerechter Position zu montieren.
1 HINWEIS: Die Modelle 18950/18953-000-55 benötigen die
1 schwarzen, 18950/18953-017-55 die grauen Prismen.
2 Das Auslegerrohr der Halterung kann an jedem der 4
2 Standbeine befestigt werden und zeigt je nach Wunsch im
2 45°-Winkel nach vorne bzw. hinten.
3 Dadurch ergeben sich acht mögliche Positionen der
3 Laptophalterung.
4 WICHTIG: die Prismen 8, 9 können nicht beliebig ein-
4 gesetzt werden, sondern müssen in entsprechender Art
4 und Weise positioniert werden. Siehe Fig. 2-3-4.
5 Beide Prismen (richtige Positionen raussuchen) in die
5 jeweiligen Winkel clipsen.
6 Halterung an Standbein schrauben: dazu siehe oben A.3.
6 der Vorgang ist der gleiche, nur eben mit den Prismen
6 8, 9 zum Ausgleich der schrägstehenden Füße.

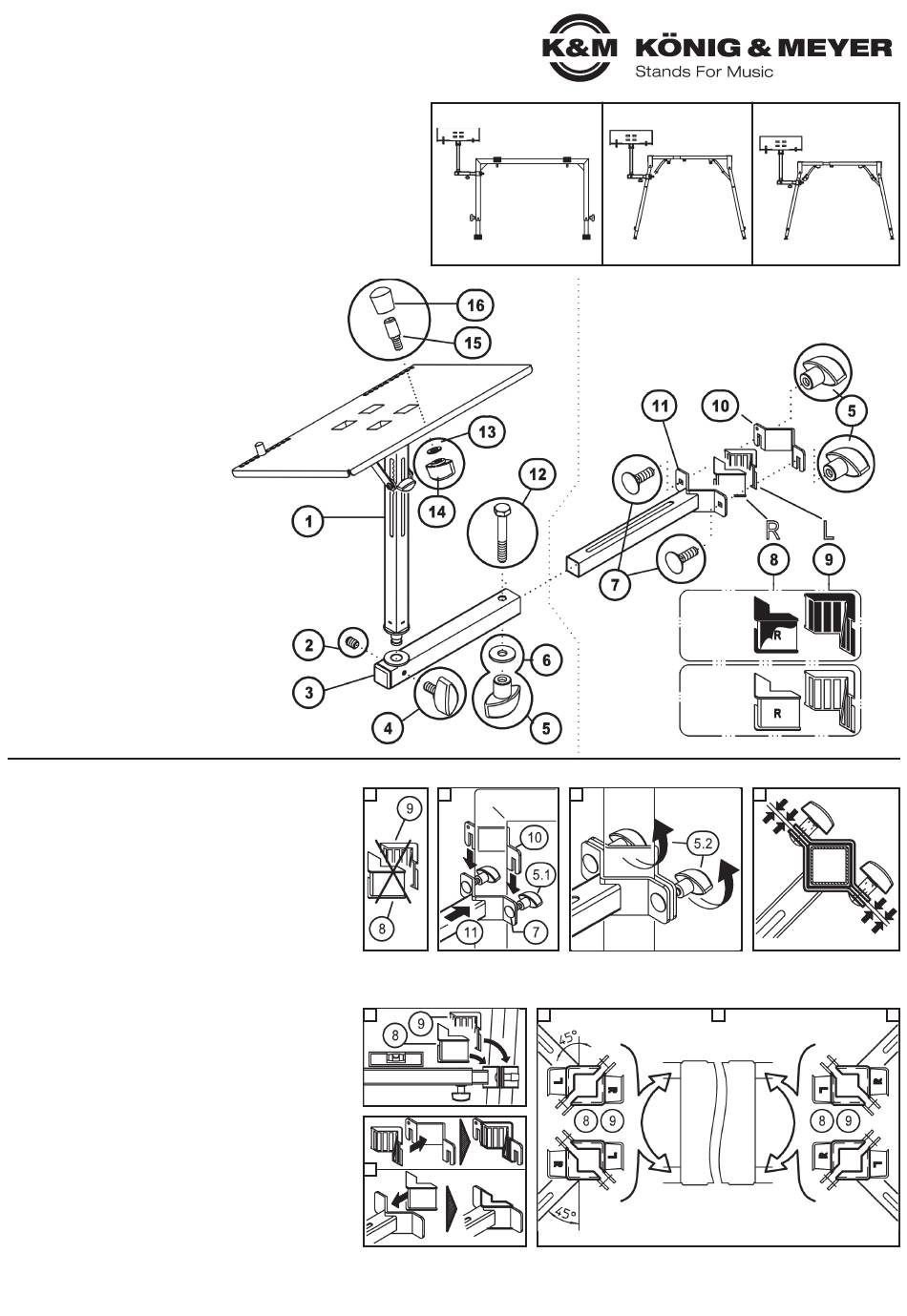

K&M 18810
Keyboardtisch
»Omega«
1 2
1
5
K&M
Keyboard-
Klapptische
18950-000-55
18953-000-55
schwarz für
18950-000-55
und
18953-000-55
grau für
18950-017-55
und
18953-017-55
3
2
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18815-000-55 Rev.20 03-80-301-00 3/17
