Konig & Meyer 18875 Manual

18875 iPad-Halter
- passend zum 18860 »Spider Pro« und 18840 »Baby Spider Pro«
- stabil, flexibel und praktisch: das iPad wird einfach eingeclipst
- mit einem Handgriff steht das iPad hochkant oder quer
- stufenlos auf der Säule zu verschieben
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Bitte beachten Sie die Angaben dieser Aufstellanleitung
- Ebenfalls Sicherheitsanweisungen und Aufbauanleitung
der »Spider Pro« Modelle 18840 und 18860 beachten
- Nicht geeignet für den »Spider« 18850
- Passend für iPad 2. oder 3. Gen., nicht geeignet für iPad 1. Gen.
- iPad sorgfältig einclipsen und auf Festzsitz prüfen

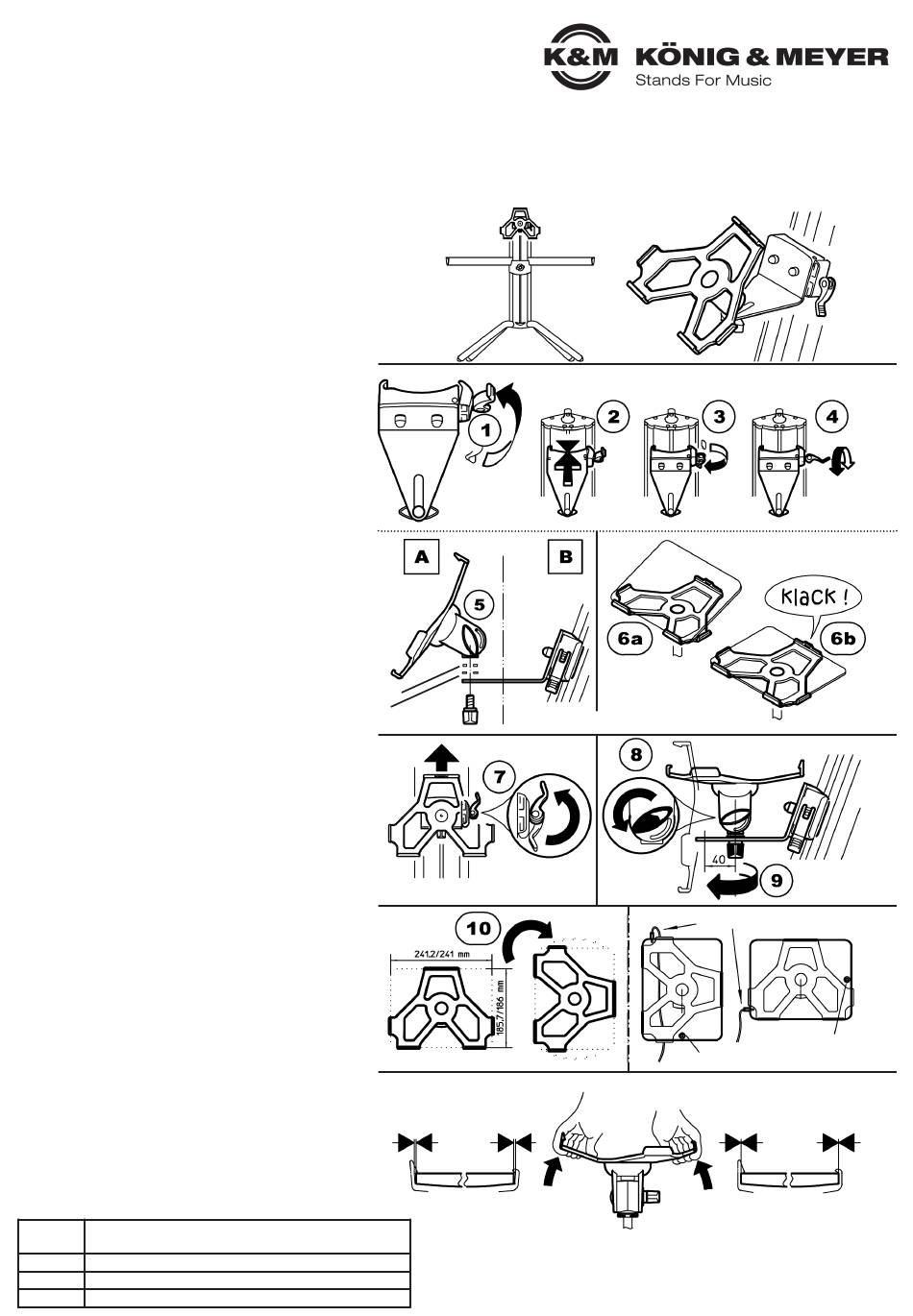

AUFSTELLANLEITUNG
Der iPad-Halter besteht aus zwei BAUGRUPPEN:
A. iPad Aufnahmeplatte
B. Klammer mit Haltewinkel
MONTAGE der Halterung am Spider
1 Klammer öffnen durch Lösen des Hebels
2 Klammer an die Säule des Spiders halten
3 Durch Umlegen des Hebels bis zum Anschlag
3 wird die Klammer nun an der Säule befestigt
4 Sollte die Klammer zu locker (oder zu stramm)
4 sitzen, den Hebel erneut lösen und ihn um 180°
4 im Uhrzeigersinn (bzw. dagegen) drehen. Danach
4 den Hebel wieder umlegen. Vorgang evtl. wieder-
4 holen bis die Klammer fest an der Standsäule sitzt.
INSTALLATION der iPad-Aufnahmeplatte
5 Aufnahmeplatte mit dem Haltewinkel verschrauben
6 iPad an der Unterkante einlegen und oben einclipsen
BENUTZERHINWEISE
HÖHE
7 Hebel öffnen und die nun lockere Klammer
7 wie gewünscht auf der Säule verschieben.
7 Position durch umlegen des Hebels sichern.
NEIGUNG
8 Seitliche Flügelmutter lösen und den Winkel der
8 Aufnahmeplatte einstellen. Mutter wieder anziehen.
ABSTAND & RICHTUNG
9 Untere Flügelschraube lösen und Platte einstellen
9 a. Säulenabstand (40 mm) - b. Richtung (bis zu 360°)
9 Position durch Anziehen der Flügelmutter festigen.
FORMAT
10 Platte kann um 90° verdreht werden, so dass das
10 iPad hochkant oder quer präsentiert werden kann.
10 Anschläge begrenzen die Verdrehung.
10 TIPP: Einschaltknopf unten oder rechts platzieren, da so
10 TIPP: die Kabel-Zugkräfte gegen den Anschlag wirken
INSTANDHALTEN, REINIGEN
- bei Wartungsarbeiten zuvor iPad entnehmen und
auf evtl. Gefährdungen achten
- zur Reinigung ein leicht feuchtes Tuch und sanftes
Reinigungsmittel benutzen
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Voreinstellung der Klammer zu groß:
F: B: siehe Punkt 4 AUFSTELLANLEITUNG
F: B: ACHTUNG! Halterung passt nicht an die
F: B: ACHTUNG! Säule des »Spider« 18850
F: Platte wackelt
F: B: Flügelmutter nachziehen
F: SITZ des iPad in der Halterung
F: B: Aufnahmeplatte sanft aber bestimmt zurechtbiegen
F: B: ACHTUNG! Nicht für iPad 1. Gen. geeignet. Bitte iPad prüfen.
TECHNISCHE DATEN / SPEZIFIKATION
Klammer, Hebel, Griffe, Platte: PA, schwarz
Material
Haltewinkel, Verbindungselemente: Stahl, schwarz
Traglast iPad 2. Generation (630 g), iPad 3. Generation (670 g)
Maße Aufnahmeplatte: 252,1 x 104,8 x 195,4 mm
Gewicht netto: 1,2 kg, brutto: 1,5 kg
BAUGRUPPEN
Gummischeibe
Stahlscheibe
HÖHE
FORMAT
SITZ
falls das iPad
zu locker sitzt
MONTAGE
iPad einclipsen
INSTALLATION
NEIGUNG
TIPP
Anschluss für Kopfhörer
Home-Button unten
iPad entnehmen und
Halterung sanft aber
bestimmt nach
innen biegen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18875-000-55 Rev.07 03-80-179-00 2/13
Home-Button
rechts
iPad wieder einclipsen,
testen und evtl.
erneut biegen
