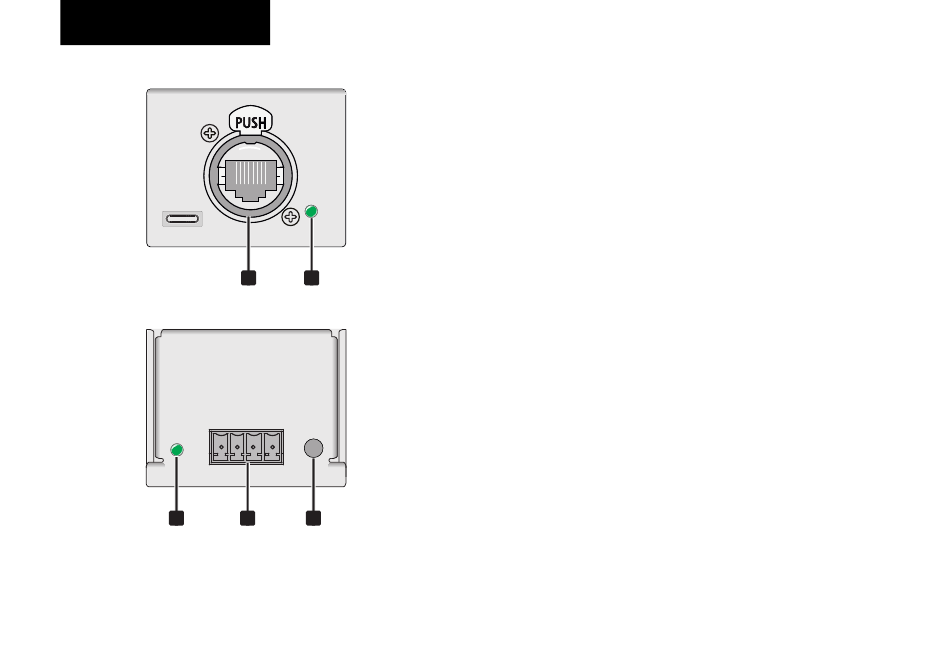

Geräteübersicht
3
4 Deutsch
1 2
4 5
1 Ethernet-Anschluss
10Base-T Ethercon-Anschluss (RJ45)
2 Ethernet-Anzeige
- Aus: keine Verbindung
- Leuchtet Grün: Ethernetverbindung hergestellt
- Blinkt Orange: Übertragungsaktivität
3 Statusanzeige
- Leuchtet Grün: Gerät ist betriebsbereit
- Blinkt Grün: Daten werden ausgegeben
- Leuchtet Rot: Fehler
4 Anschlussklemmen für die LEDs
Anschluss für die digitalen LEDs und die Stromversorgung
Die Belegung von links nach rechts:
- GND: Minus oder GND Verbindung
- DATA: DI - / Datenpin der LEDs
- CLOCK: CLK- / Taktpin der LEDs
- 5-12V IN: VCC -/ Versorgung (5-12V DC)
5 Rest-Taster
5 Sekunden drücken zum Zurücksetzen auf die Werks-
einstellungen:
- Statische IP: 192.168.1.20,
- Subnetz: 255.255.255.0
- Art-Net Net: 0, Subnetz : 0
- 4 Universes aktiv: 1,2,3,4
- 3 Farben pro Pixel
- Pixel Gruppe: 1
