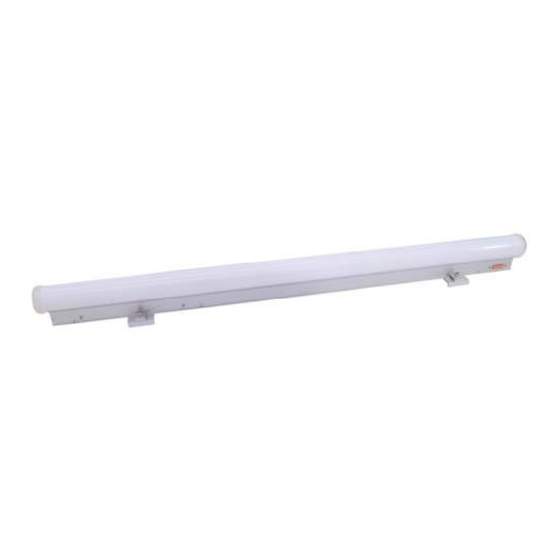

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED DMX Pixel Tube 16 RGB IP20 Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51928602 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/18 00044049.DOC, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED DMX Pixel Tube 16 RGB IP20 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Deko-Lichteffekt, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Lichteffekte sind nicht für den Dauerbetrieb konzipiert. -
Page 6: Befestigung
Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan befestigt wurde. -
Page 7: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED DMX Pixel Tube 16 RGB IP20 befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. -
Page 8: Steuerung Über Dip-Schalter
STEUERUNG ÜBER DIP-SCHALTER Modus: Funktion: Farbwechsel Auto - Geschwindigkeit via Dip6 - Dip8 22 Interne Programme Interne - Programmauswahl via Dip1 - Dip5 Programme - Geschwindigkeit via Dip6 - Dip8 Musik- Musikgesteuerter Farbwechsel gesteuert DMX Modus - Siehe Protokoll unten Slave Gerät Slave - Dip 1 und 10 an im M/S Modus... -
Page 9: Dmx-Protokoll
Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED DMX Pixel Tube 16 RGB IP20 über Ihren Controller ansteuern. Die Werte der jeweiligen Kanal Belegungen entnehmen Sie bitte folgender Tabelle des DMX Protokolls. -
Page 10: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 11: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED DMX Pixel Tube 16 RGB IP20. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 12: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Page 13: Attachment
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Never put any liquids close to the device. Should any liquid enter the device nevertheless, disconnect from mains immediately. -
Page 14: Dmx512 Control
The device must always be installed via all fixation holes. Do only use appropriate screws and make sure that the screws are properly connected with the ground. The durability of the installation depends very much on the material used at the installation area (building material) such as wood, concrete, gas concrete, brick etc. -
Page 15: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EUROLITE LED DMX Pixel Tube 16 RGB IP20 you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 16: Operation Via Dip Switches
OPERATION VIA DIP SWITCHES Mode: Function: Color change Auto - Speed via Dip6 - Dip8 22 Internal Programs Internal - Programs via Dip1 - Dip5 programs - Speed via Dip6 - Dip8 Sound- Sound activated color change control DMX mode -See protocol below Slave Device Slave - Dip 1 and 10 on in M/S mode... -
Page 17: Dmx-Protocol
Controlling: After having addressed all LED DMX Pixel Tube 16 RGB IP20 devices, you may now start operating these via your lighting controller. Please see the following DMX protocol graphic for the respective channel values. -
Page 18: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
