PEAKnx Control 12 Getting Started page 9

Spannungsquelle für die Hutschiene vorbereiten (empfohlen)
▪ Verwenden Sie eine Spannungsquelle folgender Spezifi kation:
− 24 V DC, 2,5 A für den Schaltschrank, Artikelnummer: PNX12-10010

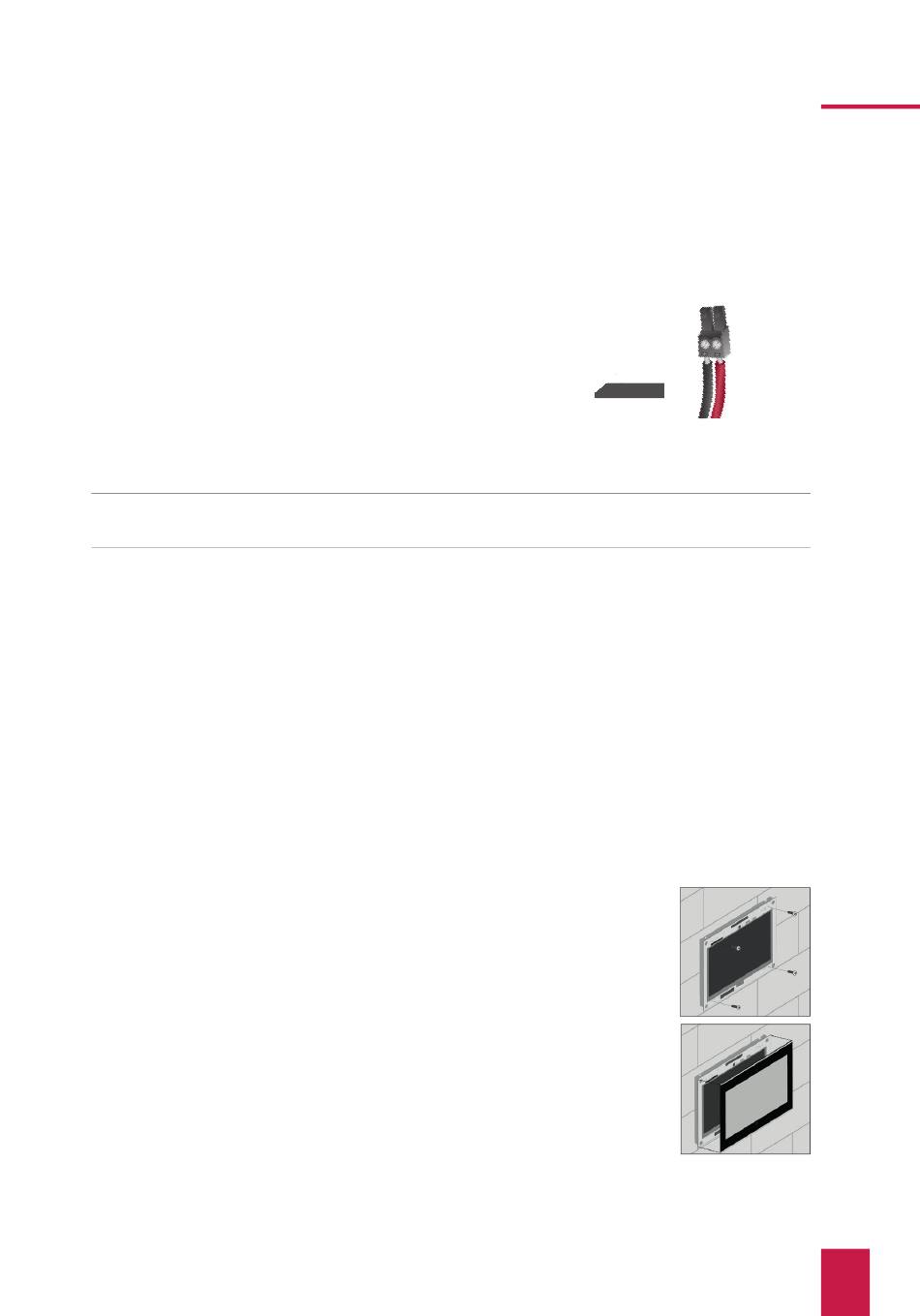

▪ Verbinden Sie die Kabeladern des Netzteils mit der im Lieferumfang enthaltenen steckbare
Schraubklemme. Beachten Sie dabei die Polung.
1. Legen Sie das Netzteil (PNX12-10011) in die Unterputzdose.
2. Verbinden Sie die 24 V-Seite des Netzteils mit der im Lieferumfang Verbinden Sie die 24 V-Seite des Netzteils mit der im Lieferumfang
enthaltenen steckbaren Schraubklemme. Beachten Sie dabei die Polung. enthaltenen steckbaren Schraubklemme. Beachten Sie dabei die Polung.
3. Verbinden Sie die Netzleitung mit der 230 V-Seite des Netzteils.
Hinweis: Bei der Verwendung einer fremden Unterputzdose oder Nutzung eines Netzteils in


der Unterputzdose sind weitere Hinweise zur Erdung dem Handbuch zu entnehmen.
Panel anschließen und montieren
Vorbereitung
1. Legen Sie die im Lieferumfang enthaltenen Schrauben (M3x12) für die Befestigung des
Panels in Griff weite.
Anschluss des Panels
2. Schließen Sie die Ethernet-Leitung an das Panel an.
3. Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-
Anschlussklemme, siehe Beschriftung auf dem Panel.
4. Schieben Sie den präparierten 24 V-Anschlussstecker in die passenden Anschlüsse im
Panel. Beachten Sie dabei die Polung.
Panel montieren
5. Befestigen Sie das Panel mit den beiliegenden Senkkopfschrauben
(M3x12, 4 Stück) an den Langlöchern in der Unterputzdose.
6. Setzen Sie das Frontglas mit den Magnethalterungen in die
vorgesehenen vier Fassungen ein und führen Sie es weiter,
bis es an allen vier Ecken des Rahmens anliegt.
7. Achten Sie darauf, dass die Aussparung im Rahmen für die Kamera
im oberen Teil des Bildschirms positioniert ist.
Panel anschließen und montieren
