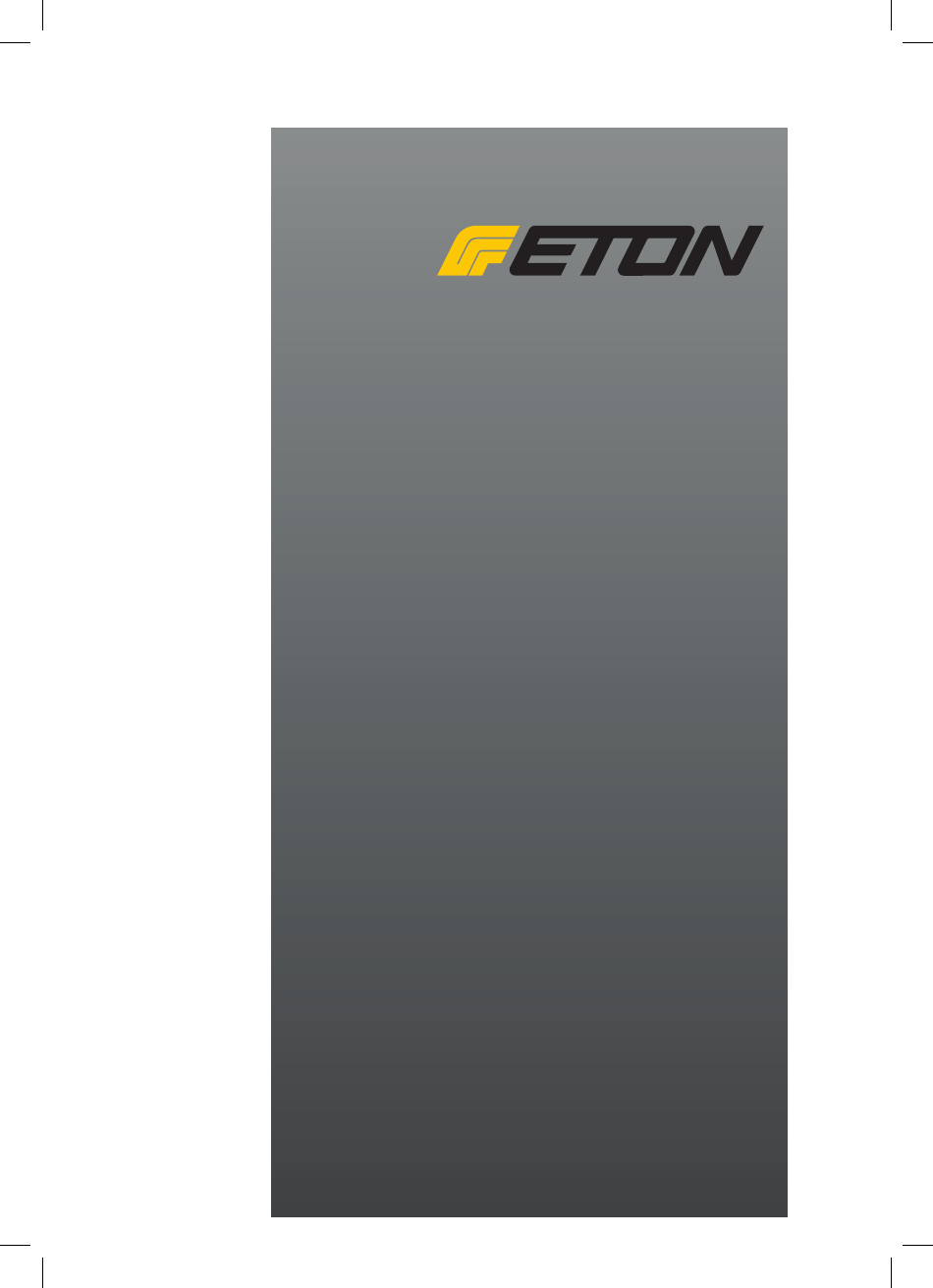

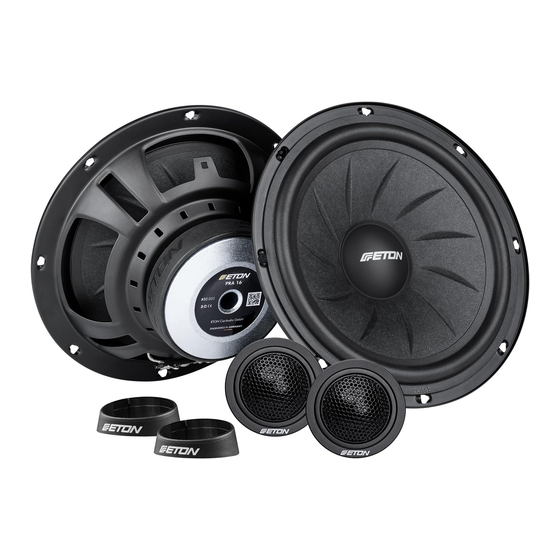

- Page 1 2-WEGE SYSTEM / 2-WAY SYSTEM PRA 16 PRA 16 PRA 13 PRA 13 PRA 10 PRA 10 EINBAU-ANLEITUNG INSTRUCTION MANUAL...
-
Page 2: Table Of Contents
Connection diagram Technische Daten Technical data Einführung Introduction ETON bedankt sich ausdrücklich für den Kauf ETON expressly thanks you for deciding to dieses Systems und beglückwünscht Sie zu purchase this system and congratulates you der Wahl dieses ausgezeichneten Produktes. on the selection of this excellent product. -
Page 3: Sicherheitshinweise
Gefahren auslösen. automobile. ETON übernimmt keine Verantwortung für ETON accepts no liability for hearing Gehörschäden, körperliche Schäden oder loss, bodily injury or property damage Sachschäden, die aus dem Gebrauch oder as a result of use or misuse of this Missbrauch seiner Produkte entstehen. -
Page 4: Montage Der Lautsprecher
Montage Mounting Nehmen Sie Ihr Fahrzeug nicht in Be- Do not use your automobile until all trieb, bevor alle Komponenten des components of the loudspeaker sys- Lautsprechersystems fest und sicher tem have been secured to the interior eingebaut sind. Lose Teile können im framework. - Page 5 Montage Mounting Nach der Wahl des entsprechenden Platzes After choosing a location, carefully remove entfernen Sie vorsichtig die Verkleidung. Ver- the trim panels. Be sure that sufficient moun- sichern Sie sich, dass genügend Einbautiefe ting depth is available and that no moveable, vorhanden ist und keine beweglichen Teile mechanical parts (window, window regulator (Fenster, Fensterkurbel) in ihrer Funktion be-...
- Page 6 Die Besonderheit des ETON Einbaugehäuse The speciality of the ETON mounting cabinet ist, dass Sie den Hochtönereinsatz schwen- is that the tweeter element can be turned and ken und drehen können, um die optimale...
- Page 7 Montage Mounting...
-
Page 8: Elektrischer Anschluss
Elektrischer Anschluss Connection Achten Sie immer darauf, wenn Sie Kabel Whenever you run wires through sheet me- durch ein Blech verlegen, dass das Kabel tal, use tape or grommets to properly insula- durch eine Kunststoffdurchführung geschützt te the metal edges from cable jackets. This ist und nicht von einer scharfen Blechkante technique prevents chafing and possible short beschädigt werden kann, um Kurzschlüsse... - Page 9 Elektrischer Anschluss Connection ANSCHLUSS / WIRING Abbildung 5 Anschlussplan Wiring diagram Figure 5 für Weiche crossover nur / only POW 172.2 Compression Abbildung 5 Figure 5 VERSTÄRKERAUSGANG OUTPUT AMPLIFIER HOCHTÖNER TWEETER weiße Markierung white marking WEICHE CROSSOVER schwarz black MITTEL/TIEFTÖNER MID/WOOFER POW 100 / 130 / 160.2 Compression Abbildung 5...
- Page 10 Elektrischer Anschluss Connection Beurteilung der richtigen Hochtonpolarität Evaluation of the correct high frequency polarity Nach dem Einbau der Lautsprecher im Fahr- After the loudspeakers have been mounted in zeug werden diese an die mitgelieferte Frequen- the vehicle, they are connected with the inclu- zweiche angeschlossen.
-
Page 11: Anschlussdiagramm
Anschlussdiagramm Connection diagram ANSCHLUSS / WIRING Abbildung 6 Anschlußplan für Wiring diagram for Abbildung 6 Figure 6 Figure 6 2 Kanal 2-channel 4 Kanal 4-channel AUTORADIO / SOURCE UNIT VERSTÄRKER AMPLIFIER HOCHTÖNER HOCHTÖNER TWEETER TWEETER WEICHE WEICHE CROSSOVER CROSSOVER Vordere Lautsprecher Front System MITTEL/TIEFTÖNER MITTEL/TIEFTÖNER... -
Page 12: Technische Daten
Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt. ETON reserves the right to make modifications or improvements to the products illustrated without notice thereof. All rights belong to the respective owners. Total or partial reproduction of this User‘s...
