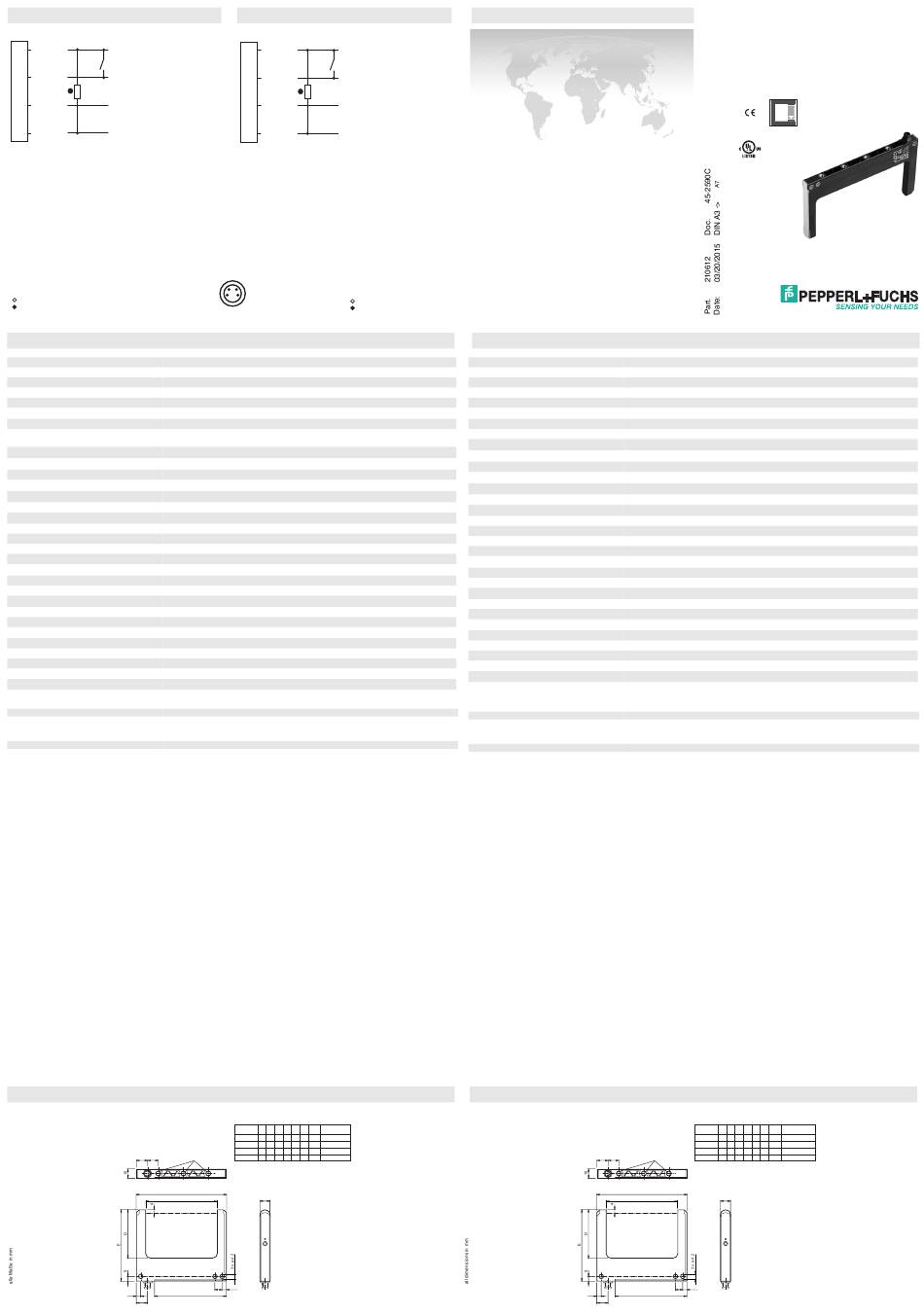

Pepperl+Fuchs GLP120-RT/40b/102/123/143 Manual

Elektrischer Anschluss
1 +UB
Teach
2 Teach-In
3
0 V
4
Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Lichtsender LED , 640 nm pulsierend
Lichtart rot, Wechsellicht
Objektgröße min. 0,8 mm
Gabelweite 120 mm
Fremdlichtgrenze 10000 Lux
Anzeigen/Bedienelemente
Funktionsanzeige LED gelb , leuchtet bei unterbrochenem Lichtstrahl LED grün: Bereitschaft
Bedienelemente Teach-In-Taste , Einstellung der Empfindlichkeit und Einstellung der Betriebsart (hell-/
dunkelschaltend)
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit 10 %
Leerlaufstrom I ≤ 30 mA
0
Eingang
Funktionseingang externes Teach-In
Ausgang
Schaltungsart hell-/dunkelschaltend
Signalausgang 1 NPN, kurzschlussfest, verpolgeschützt, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,4 V
d
Schaltfrequenz f 2000 Hz
Ansprechzeit 0,25 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -20 ... 80 °C (-4 ... 176 °F)
Mechanische Daten
Schutzart IP67
Anschluss M8-Stecker, 4-polig
Material
Gehäuse PC
Lichtaustritt Kunststoff
Masse 40 g
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007
Produktnorm
IEC 60947-5-2:2007
Zulassungen und Zertifikate
Schutzklasse II
UL-Zulassung cULus Listed, Class 2 Power Source
"For use in NFPA 79 Applications only"
Adapter, die Möglichkeiten zur Feldverdrahtung bieten, sind beim Hersteller verfügbar.
Siehe Informationen des Herstellers.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
F G
B
A
4.5
12
Electrical connection
1 +UB
Teach
2
Teach-In
3 0 V
4 Q
2 4
1 3
= Light on
= Dark on
Typ A B C D E F G Anzahl der
Bohrungen M4 *
GLP30-RT- 30 50 30 34 59.5 20 - 1
GLP50-RT- 50 70 50 54 79.5 20 28 2
GLP80-RT- 80 100 80 54 79.5 20 2 x 28 3
GLP120-RT- 120 140 120 54 79.5 20 3 x 28 4
*
10
8 4.5
C
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Light source LED , 640 nm pulsing
Light type modulated visible red light
Object size min. 0.8 mm
Slot width 120 mm
Ambient light limit 10000 Lux
Indicators/operating means
Function indicator LED yellow , lit when the light beam is interrupted LED green: ready
Control elements Teach-In key , Sensitivity adjustment and Mode adjustment (NO/NC)
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple 10 %
No-load supply current I ≤ 30 mA
0
Input
Function input external Teach-In
Output
Switching type light/dark on
Signal output 1 NPN short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.4 V
d
Switching frequency f 2000 Hz
Response time 0.25 ms
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -20 ... 80 °C (-4 ... 176 °F)
Mechanical specifications
Degree of protection IP67
Connection M8 connector, 4-pin
Material
Housing PC
Optical face plastic
Mass 40 g
Compliance with standards and direc-
tives
Standard conformity
EN 60947-5-2:2007
Product standard
IEC 60947-5-2:2007
Approvals and certificates
Protection class II
UL approval cULus Listed, Class 2 Power Source
"For use in NFPA 79 Applications only"
Adapters providing field wiring means are available from the manufacturer. Refer to
manufacturers information.
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
F G
B
A
4.5
12
Gabellichtschranke
mit Gerätestecker M8 x 1, 4-polig
Photoelectric slot sensor
with 4-pin, M8 x 1 connector
GLP120-RT/40b/102/123/143
Type A B C D E F G Number of
mounting holes M4 *
GLP30-RT- 30 50 30 34 59.5 20 - 1
GLP50-RT- 50 70 50 54 79.5 20 28 2
GLP80-RT- 80 100 80 54 79.5 20 2 x 28 3
GLP120-RT- 120 140 120 54 79.5 20 3 x 28 4
*
10
8 4.5
C
