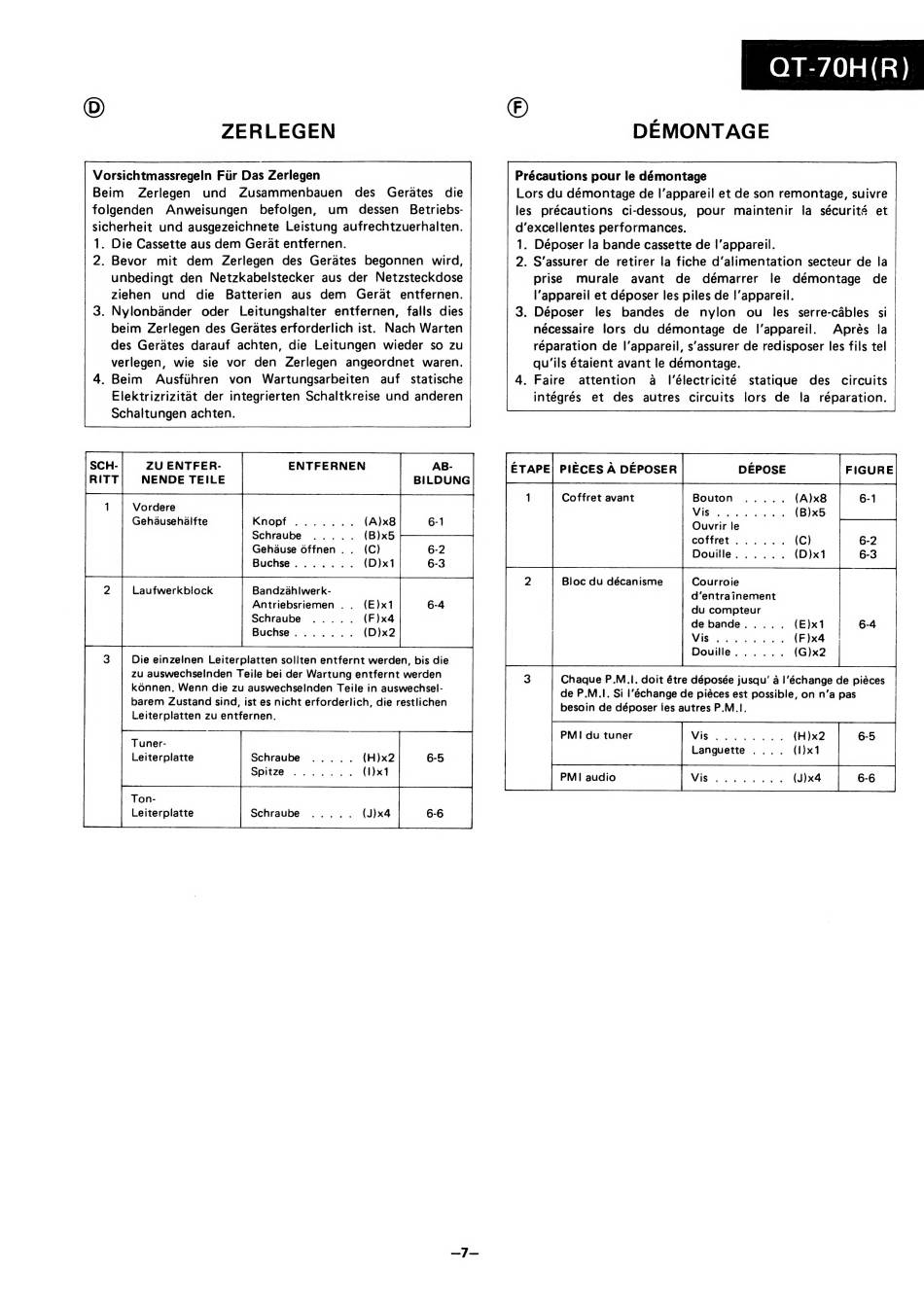

ZERLEGEN
Vorsichtmassregeln Fiir Das Zerlegen
Beim Zerlegen und Zusammenbauen des Gerates die
folgenden Anweisungen befolgen, um dessen Betriebs-
sicherheit und ausgezeichnete Leistung aufrechtzuerhalten.
1. Die Cassette aus dem Gerat entfernen.
2. Bevor mit dem Zerlegen des Gerates begonnen wird,
unbedingt den Netzkabelstecker aus der Netzsteckdose
ziehen und die Batterien aus dem Gerat entfernen.
. Nylonbander oder Leitungshalter entfernen, falls dies
beim Zerlegen des Gerates erforderlich ist. Nach Warten
des Gerates darauf achten, die Leitungen wieder so zu
verlegen, wie sie vor den Zerlegen angeordnet waren.
. Beim Ausfihren von Wartungsarbeiten auf statische
Elektrizrizitat der integrierten Schaltkreise und anderen
Schaltungen achten.
Vordere
Gehausehalfte
Schraube
Gehause Offnen . .
Buchse
Laufwerkblock Bandzahlwerk-
Antriebsriemen .. (E)x1
Schraube
Buchse
Die einzelnen Leiterplatten sollten entfernt werden, bis die
zu auswechselnden Teile bei der Wartung entfernt werden
konnen. Wenn die zu auswechselnden Teile in auswechsel-
barem Zustand sind, ist es nicht erforderlich, die restlichen
Leiterplatten zu entfernen.
Tuner-
Leiterplatte Schraube
Spitze
Ton-
Leiterplatte Schraube
—_
3
besoin de déposer ies autres P.M.|.
PMI du tuner i
QT-70H(R)
DEMONTAGE
Précautions pour le démontage
Lors du démontage de |'appareil et de son remontage, suivre
les précautions ci-dessous, pour maintenir la sécurité et
d'excellentes performances.
1. Déposer la bande cassette de l'appareil.
2. S'assurer de retirer la fiche d'alimentation secteur de la
prise murale avant de démarrer le démontage de
l''appareil et déposer les piles de l'appareil.
. Déposer les bandes de nylon ou les serre-cables si
nécessaire lors du démontage de l'appareil. Aprés la
réparation de l'appareil, s'assurer de redisposer les fils tel
qu'ils étaient avant le démontage.
. Faire attention a |'électricité statique des circuits
intégrés et des autres circuits lors de la réparation.
Bouton ..... (A)x8
Ouvrir le
coffret...... (C)
Douille...... (D)x1
Courroie
d'entrainement
du compteur
de bande .
Bloc du décanisme
Chaque P.M.|. doit étre déposée jusqu' a |'échange de piéces
de P.M.|I. Si l'échange de piéces est possible, on n'a pas
PMI audio
