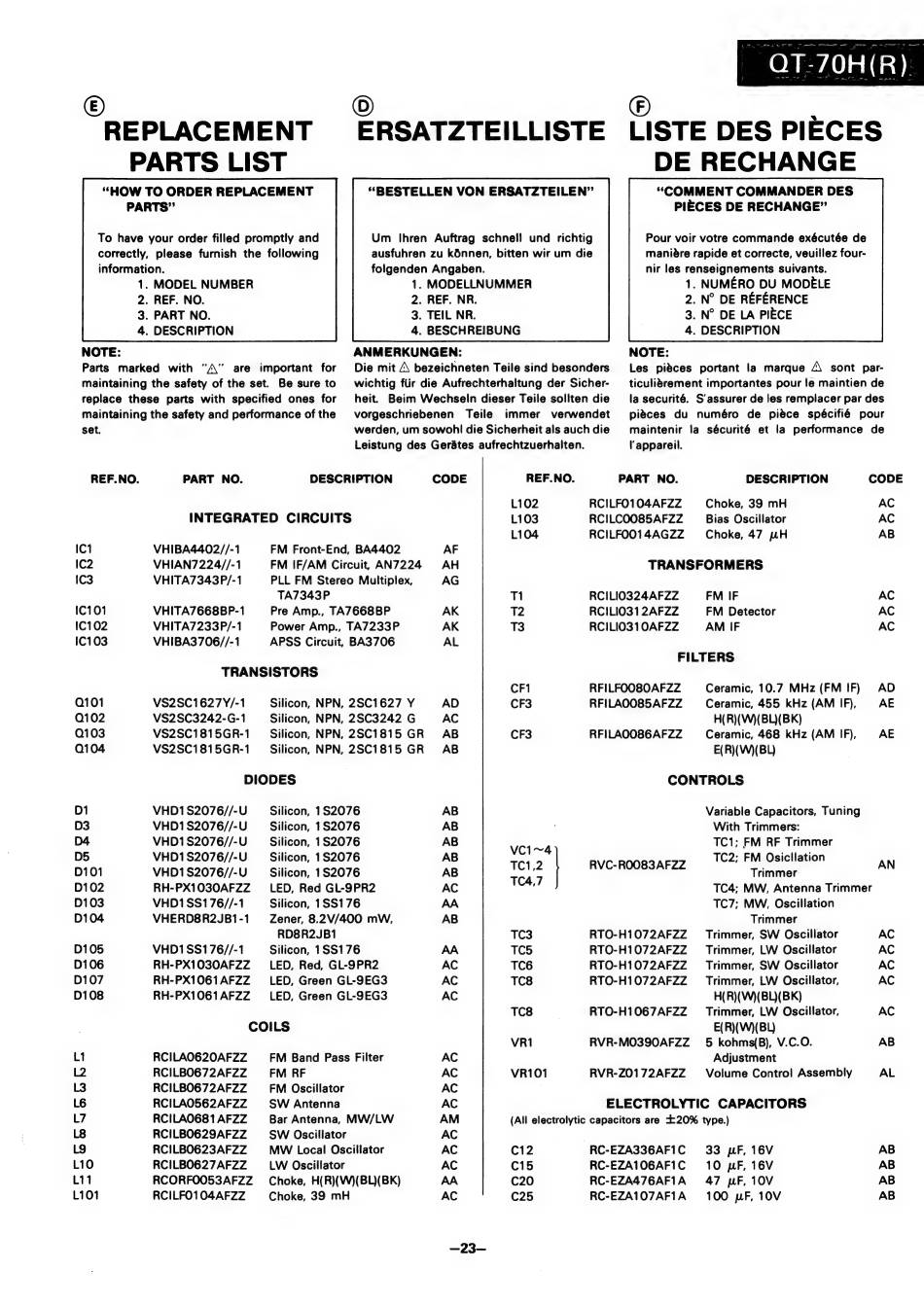

Replacement Parts List; Ersatzteilliste - Sharp QT-70H Service Manual

©
REPLACEMENT
PARTS LIST
"HOW TO ORDER REPLACEMENT
PARTS"
To have your order filled promptly and
correctly, please furnish the following
information.
1. MODEL NUMBER
2. REF. NO.
3. PART NO.
4. DESCRIPTION
NOTE:
Parts marked with "/\" are important for
maintaining the safety of the set. Be sure to
replace these parts with specified ones for
maintaining the safety and performance of the
set.
©)
ERSATZTEILLISTE
"BESTELLEN VON ERSATZTEILEN"
Um Ihren Auftrag schnell und richtig
ausfuhren zu kénnen, bitten wir um die
folgenden Angaben.
1. MODELLNUMMER
2. REF. NR.
3. TEIL NR.
4. BESCHREIBUNG
ANMERKUNGEN:
Die mit A\ bezeichneten Teile sind besonders
wichtig fiir die Aufrechterhaltung der Sicher-
heit. Beim Wechseln dieser Teile sollten die
vorgeschriebenen Teile immer verwendet
werden, um sowohl die Sicherheit als auch die
Leistung des Gerates aufrechtzuerhalten.
QT-70H(R}
©
LISTE DES PIECES
DE RECHANGE
"COMMENT COMMANDER DES
PIECES DE RECHANGE"'
Pour voir votre commande exécutée de
maniére rapide et correcte, veuillez four-
nir les renseignements suivants.
1. NUMERO DU MODELE
2. N° DE REFERENCE
3. N° DE LA PIECE
4. DESCRIPTION
NOTE:
Les pidces portant la marque A\ sont par-
ticuligrement importantes pour le maintien de
la securité. S'assurer de les remplacer par des
pieces du numéro de piéce spécifié pour
maintenir la sécurité et la performance de
l'appareil.
REF.NO. PART NO. DESCRIPTION CODE REF.NO. PART NO. DESCRIPTION CODE
L102 RCILFO104AFZZ Choke, 39 mH AC
INTEGRATED CIRCUITS L103 RCILCOO85AFZZ __sBias Oscillator AC
L104 RCILFOO14AGZZ Choke, 47 mH AB
IC1 VHIBA4402//-1 FM Front-End, BA4402 AF
IC2 VHIAN7224//-1 FM IF/AM Circuit, AN7224 AH TRANSFORMERS
IC3 VHITA7343P/-1 PLL FM Stereo Multiplex, AG
TA7343P T1 RCILIO324AFZZ FM IF AC
1C101 VHITA7668BP-1 Pre Amp., TA7668BP AK T2 RCILIO31 2AFZZ FM Detector AC
1C102 VHITA7233P/-1 Power Amp., TA7233P AK T3 RCILIO31 OAFZZ AM IF AC
IC103 VHIBA3706//-1 APSS Circuit, BA3706 AL
FILTERS
TRANSISTORS
CF1 RFILFOO8OAFZZ Ceramic, 10.7 MHz (FM IF) AD
Q101 VS2SC1627Y/-1 Silicon, NPN, 2SC1627 Y AD CF3 RFILAOO85AFZZ Ceramic, 455 kHz (AM IF), AE
Q102 VS2SC3242-G-1 Silicon, NPN, 2SC3242 G AC H(R)(W)(BL)(BK)
Q103 VS2SC1815GR-1 = Silicon, NPN, 2SC1815 GR AB CF3 RFILAOO86AFZZ Ceramic, 468 kHz (AM IF), AE
Q104 VS2SC1815GR-1 = Silicon, NPN, 2SC1815 GR AB E(R)(W)(BL)
DIODES CONTROLS
D1 VHD1S2076//-U — Silicon, 1S2076 AB Variable Capacitors, Tuning
D3 VHD1S2076//-U _—_ Silicon, 1$2076 AB With Trimmers:
D4 VHD1S2076//-U _ Silicon, 1S2076 AB vc1~4 TC1; FM RF Trimmer
D5 VHD1S2076//-U — Silicon, 1S2076 AB TC2; FM Osicllation
D101 VHD1S2076//-U _ Silicon, 1$2076 AB Lie Cees Trimmer. AN
D102 RH-PX1030AFZZ LED, Red GL-9PR2 AC : TC4; MW, Antenna Trimmer
D103 VHD1SS176//-1 Silicon, 1$S176 AA TC7; MW, Oscillation
D104 VHERD8R2JB1-1 Zener, 8.2V/400 mW, AB Trimmer
RD8R2JB1 TC3 RTO-H1072AFZZ Trimmer, SW Oscillator AC
D105 VHD1SS176//-1 Silicon, 1$S176 AA TC5 RTO-H1072AFZZ = Trimmer, LW Oscillator AC
D106 RH-PX1030AFZZ LED, Red, GL-9PR2 AC TC6 RTO-H1072AFZZ = Trimmer, SW Oscillator AC
D107 RH-PX1061AFZZ _LED, Green GL-9EG3 AC TC8 RTO-H1072AFZZ Trimmer, LW Oscillator, AC
D108 RH-PX1061AFZZ LED, Green GL-9EG3 AC H(R)(VW)(BL)(BK)
TC8 RTO-H1067AFZZ Trimmer, LW Oscillator, AC
COILS E(R)(W)(BL)
VR1 RVR-MO390AFZZ_ 5 kohms(B), V.C.O. AB
L1 RCILAO620AFZZ ~==FM Band Pass Filter AC Adjustment
L2 RCILBO672AFZZ FM RF AC VR101 RVR-ZO172AFZZ Volume Control Assembly AL
L3 RCILBO672AFZZ ~~ -FM Oscillator AC |
L6 RCILAO562AFZZ SW Antenna AC ELECTROLYTIC CAPACITORS
L7 RCILAO681 AFZZ Bar Antenna, MW/LW AM (All electrolytic capacitors are £20% type.)
L8 RCILBO629AFZZ SW Oscillator AC |
L9 RCILBO623AFZZ = MW Local Oscillator AC C12 RC-EZA336AF1C 33 pF, 16V AB
L10 RCILBO627AFZZ —LW Oscillator AC C15 RC-EZA106AF1C 10 pF, 16V AB
L11 RCORFOOS3AFZZ Choke, H(R)(VW)(BL)(BK) AA C20 RC-EZA476AF1A 47 pF, 10V AB
L101 RCILFO104AFZZ Choke, 39 mH AC C25 RC-EZA107AF1A 100 pF, 10V AB
—23—
