BOERPLAY BBPE313.6AP Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Spielkombinationen
BBPE313.6AP

Advertisement

loading
Need help?

Need help?

Do you have a question about the BBPE313.6AP and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY BBPE313.6AP

Summary of Contents for BOERPLAY BBPE313.6AP

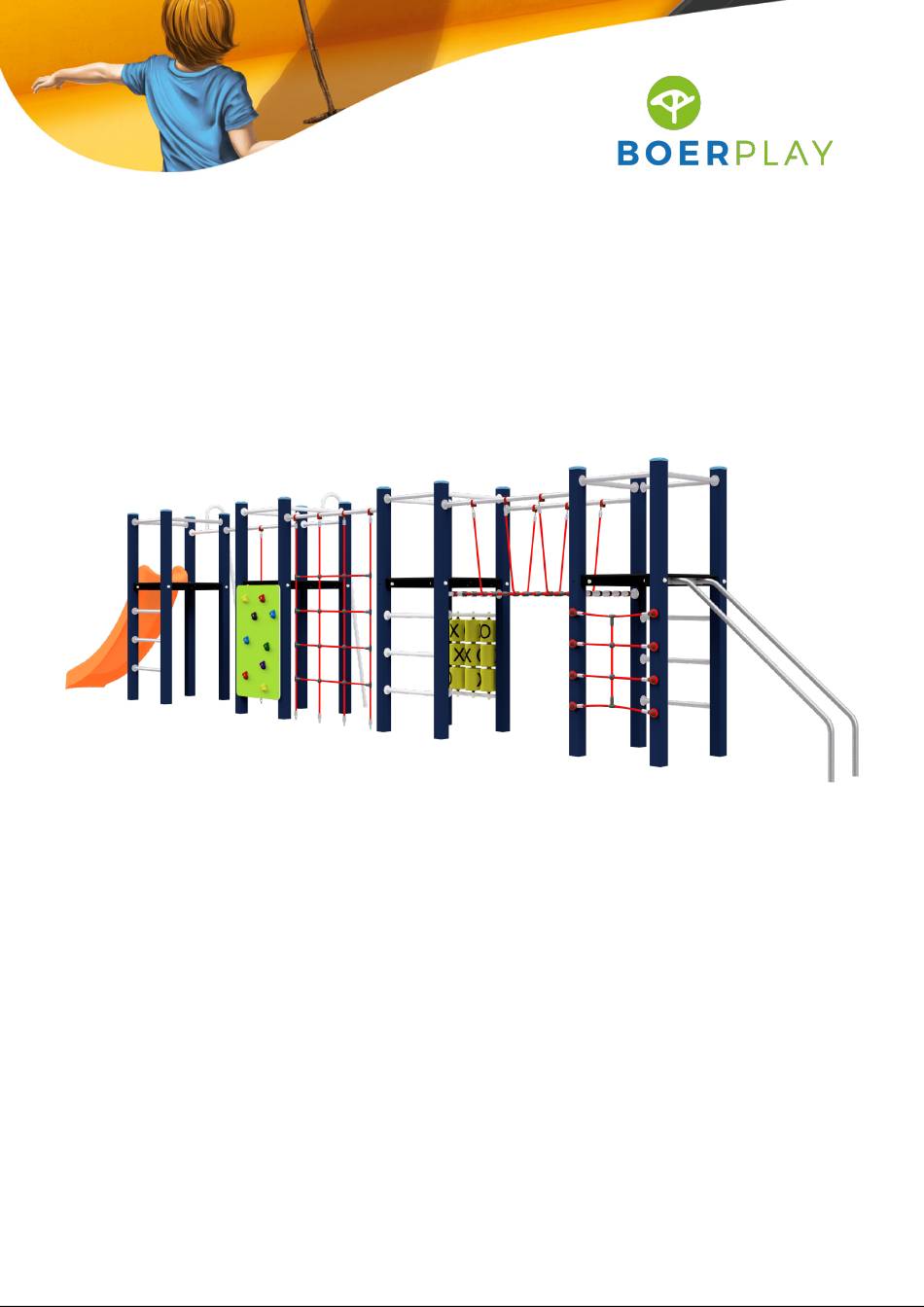

  • Page 1 Spielkombinationen BBPE313.6AP...
  • Page 2 * Vloerhoogte (Floor height) 1,46 m 0,90 m * 1,45 m * 1,45 m * 1,45 m * 1,45 m 0,00 m 2,32 m 2,31 m 2,24 m 1,45 m 0,77 m 0,00 m 0,00 m Benaming TOE BBP 313 6AP Klimklauter 4 torens Title Tekening...
  • Page 3 4,50 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 313 6AP Klimklauter 4 torens Title Tekening Opmerking Boer Basic play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 7-11-2018 Date...
  • Page 4 0,80 m 0,80 m 0,80 m 0,80 m 3,79 m 1,60 m 1,60 m 1,60 m 2,79 m 0,40 m 0,25 m 2,35 m 1,29 m Grondmarkering Ground level marker 0,50 m 0,50 m 0,52 m Benaming TOE BBP 313 6AP Klimklauter 4 torens Title Tekening...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
  • Page 6 2,31 m 2,32 m 2,24 m 2,14 m 2,14 m 1,14 m 1,14 m 0,79 m 0,79 m 0,44 m 0,44 m 0,00 m 0,00 m Voor ( Front ) 2,45 m 2,24 m 1,34 m 0,00 m Rechts ( Right ) Benaming TOE BBP 313 6AP Klimklauter 4 torens...
  • Page 7 2,31 m 2,31 m 2,14 m 2,14 m 1,14 m 0,79 m 0,44 m 0,37 m 0,00 m 0,00 m Achter ( Back ) 2,45 m 2,31 m 2,24 m 1,34 m 0,00 m Links ( Left ) Benaming TOE BBP 313 6AP Klimklauter 4 torens Title Tekening...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE313.6AP Gerätename Spielkombinationen Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 140589 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Staander 2,8m 1,45m vloer Voetplaat 100 x 100 Benaming MOD BBP 002 A Staander 1,45m Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum Samenstelling module Assembly module 8-10-2014 Date SPEELTOESTELLEN...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking SLUITRING M10 VZ Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 190 - VZ 8.8 Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 6 x 120 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Vloerplaat...
  • Page 15 Opening altijd >230 mm Opening always > 230 mm Altijd > 0,40 m vanaf maaiveld Always > 0,40 m from grondlevel Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 140 - RVS A2-70 SLUITRING Beschermdop M10-M12 Donut Rood...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 17 20 mm KST.BBP.003.xxx xxx: 203 Orange Oranje / Orange / Naranja / Orange xxx: 502 Blue Blauw / Blau / Azul / Bleu A = A A mm A mm 0 mm © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 18 Ø11 mm (2x) Ø3 x 40mm A (2x) Detail A (2x) BSR.023.010.050 Detail B (1x) BSR.030.010.002 BSR.002.005.050 BSR.035.010.030 BSR.002.005.050 BSR.011.010.020 KST.ROR.006.000 BSR.023.010.050 BSR.011.010.020 BSR.030.010.002 BSR.035.010.030 KST.ROR.006.000 © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 20 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 22 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 23 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 24 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 KST.ROR.006.000 BSR.014.005.052 BSR.002.005.050 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 25 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 SNT.BBP.003.xxx BSR.030.006.002 SME.BBP.077.xxx BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 26 Detail C (4x) 40 mm BSV.020.006.040 BSV.035.006.020 C (4x) BSV.035.006.020 KST.APL.146 BSV.010.006.006 KST.APL.146 BSV.020.006.040 BSV.010.006.006 BSV.035.006.020 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 27 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
  • Page 28 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
  • Page 29 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 SNT.BBP.010.xxx BSR.030.006.002 SME.BBP.077.xxx BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
  • Page 30 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 31 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 32 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 BSR.011.006.012 BSR.025.006.030 BSR.030.006.002 BSR.030.006.002 BSR.025.006.030 SME.BBP.077.xxx SNT.BBP.005.xxx SNT.BBP.006.xxx © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 33 Detail C (3x) 40 mm BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 KST.APL.100 BSV.010.006.006 KST.APL.100 BSV.020.006.040 BSV.010.006.006 BSV.035.006.020 © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 34 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 136 G © Copyright BOERplay 24-2-2022 Revision: A...
  • Page 35 Detail A 125 mm 125 mm 11mm SME.BBP.054 SME.BBP.054 MOD BBP 136 G © Copyright BOERplay 24-2-2022 Revision: A...
  • Page 36 Detail B (4x) BSR.023.010.090 BSR.030.010.002 BSR.030.010.002 BSR.011.010.020 BSR.011.010.020 BSR.023.010.090 BSR.030.010.002 MOD BBP 136 G © Copyright BOERplay 24-2-2022 Revision: A...
  • Page 37 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 38 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 39 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 19-1-2023 Revision: MOD BBP 180 A...
  • Page 40 OPE.BBP.182.061 A (9x) Detail A (9x) 7 mm KST.DOP.006.030 BSR.024.010.050 BSR.002.005.030 KST.KNP.010.xxx KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 BSR.030.010.002 BSR.011.010.020 KST.DOP.010.060 BSR.024.010.050 BSR.002.005.030 OPE.BBP.182.xxx KST.DOP.006.030 KST.KNP.010.xxx © Copyright BOERplay 19-1-2023 Revision: MOD BBP 180 A...
  • Page 41 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.070 KST.ROR.006.000 BSR.014.005.053 © Copyright BOERplay 19-1-2023 Revision: MOD BBP 180 A...
  • Page 42 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Borgmoer M10 - VZ 8.8 Sluitring M10 - VZ 8.8 OXO Spinner OXO wand As, 2x 55mm draad OXO wand Vulring OXO wand interplay donut M10 wit 84395000012 interplay dop M10 wit 84395000014...
