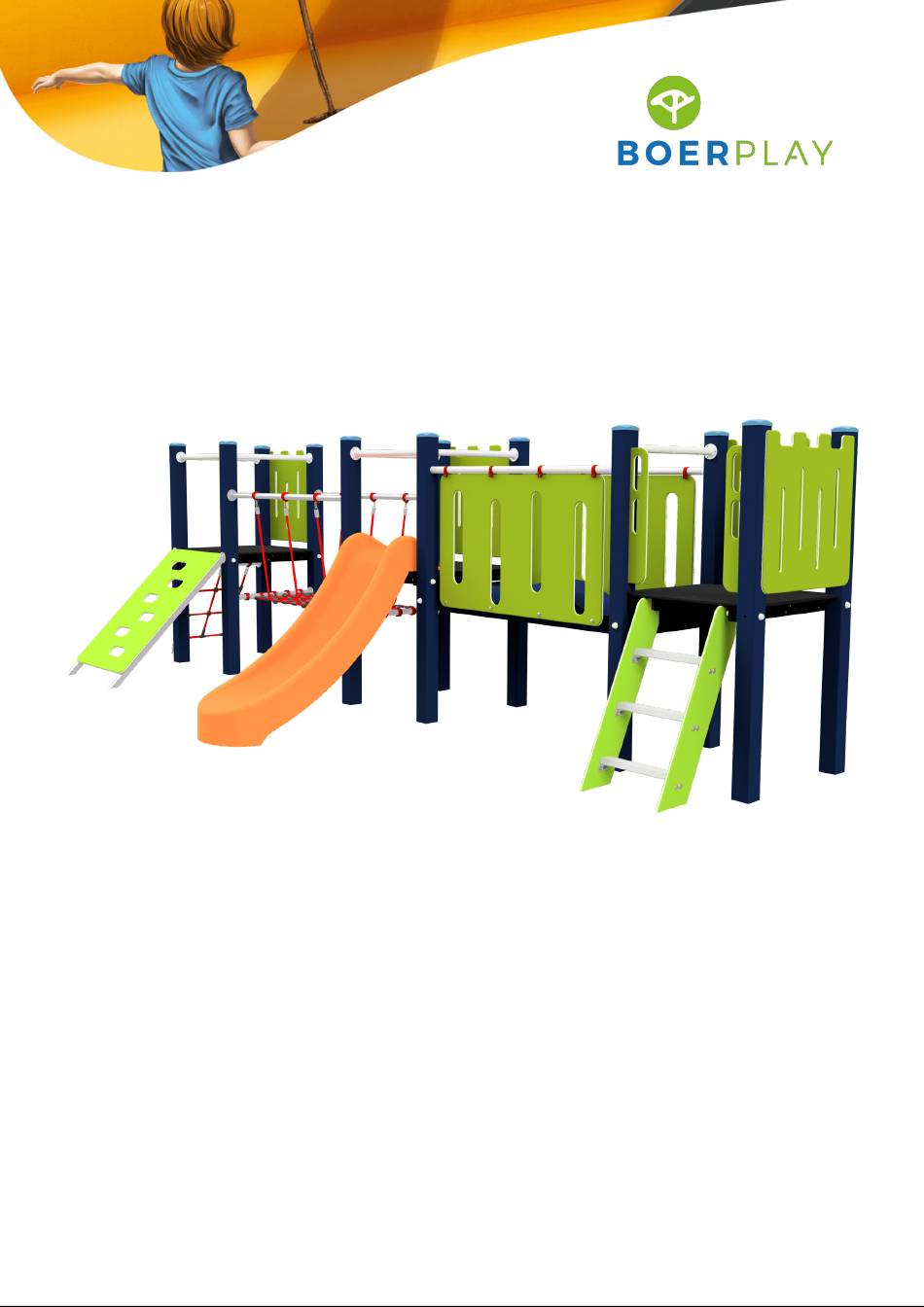

  • Page 1 Spielkombinationen BBPE360.9AP...
  • Page 2 * Vloerhoogte (Floor height) 2,19 m 2,19 m 2,14 m 0,95 m * 0,95 m * 1,74 m 0,95 m * 1,34 m 0,86 m 0,35 m 0,00 m 0,00 m 1,82 m 1,82 m 0,96 m 0,95 m 0,00 m 0,00 m Benaming TOE BBP 360 9AP...
  • Page 3 0,50 m 1,05 m 4,76 m 5,26 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 360 9AP Klimklauter 3 torens Title Tekening Opmerking Basic Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 30-8-2018 Date...
  • Page 4 1,93 m 0,80 m 1,59 m 0,80 m 1,59 m 0,80 m 1,57 m 0,10 m 0,41 m 0,40 m 0,75 m 0,50 m 0,55 m 0,75 m Grondmarkering Ground level marker 0,51 m 0,50 m Benaming TOE BBP 360 9AP Klimklauter 3 torens Title Tekening...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 1,82 m 1,80 m 1,70 m 1,74 m 1,63 m 1,43 m 0,95 m 0,95 m 0,90 m 0,78 m 0,68 m 0,60 m 0,41 m 0,15 m 0,00 m 0,00 m Voor (Front) 1,82 m 1,77 m 1,18 m 0,95 m 0,78 m 0,64 m...
  • Page 7 1,82 m 1,82 m 1,77 m 1,77 m 1,63 m 1,43 m 0,90 m 0,90 m 0,78 m 0,00 m 0,00 m Achter (Back) 1,82 m 1,82 m 1,77 m 1,74 m 0,90 m 0,96 m 0,84 m 0,84 m 0,64 m 0,64 m 0,00 m...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE360.9AP Gerätename Spielkombinationen Maximale Fallhöhe 1,0 m Baujahr 2023 Zertifikat 140843 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Staander 2,3m 0,95m vloer Voetplaat 100 x 100 Benaming MOD BBP 001 A Staander 0,95m Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum Samenstelling module Assembly module 8-10-2014 Date SPEELTOESTELLEN...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking SLUITRING M10 VZ Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 190 - VZ 8.8 Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 6 x 120 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Vloerplaat...
  • Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Let op: toestel bij voorkeur niet met DOPMOER BORG RVS M10 de glijbaan op het zuiden plaatsen. Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 SLUITRING Attention: it is advisable not to oriënt Carrosserie ring M10 - RVS A2-70 playground equipment with the slide...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 18 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 30 - RVS A2-70 Kasteelwand Streep Basic Play Benaming MOD BBP 017 A Kasteelwand Spleten Title Tekening Opmerking Boer Basic play Drawing Comment Datum Samenstelling module Assembly module 23-2-2018 Date...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 20 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 21 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 BSR.011.006.012 BSR.025.006.030 BSR.030.006.002 BSR.030.006.002 BSR.025.006.030 SME.BBP.077.xxx SNT.BBP.009.xxx MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 22 Detail C (2x) BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 BSV.010.006.006 KST.APL.075 BSV.010.006.006 BSV.020.006.040 BSV.035.006.020 KST.APL.075 MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 23 ✔ 0,25 m 0,70 m MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 24 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Blindklinknagel bolkop 4.8 X 30 - Huls ALU, trekpen staal Schroef Assy 5 x 50 - RVS A2-70 Borgdopmoer M10 - RVS A2-70 SLOTBOUT M10 x 90 M10 x 40 - RVS A2-70 Slotbout SLUITRING Hoekje rood...
  • Page 25 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 30 - RVS A2-70 Klinknagel bolkop 4,8 x 18 - RVS A2-70 Klimwand 1,5m Basic Play Steun oploop Basic Play Steun oploop rechts Basic Play Benaming MOD BBP 042 A Oploopwand schuin Title Tekening...
  • Page 26 5 12 8 2 13 12 8 13 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgmoer M6 - RVS A2-70 Borgmoer M10 - RVS A2-70 Borgdopmoer M10 - RVS A2-70 Klinknagel bolkop 4,8 x 18 - RVS A2-70 M10 x 120 - RVS A2-70 Zeskantbout Veiligheids Bout Pin-Torx - RVS A2-70...
  • Page 27 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 28 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 29 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
  • Page 30 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
  • Page 31 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 SNT.BBP.010.xxx BSR.030.006.002 SME.BBP.077.xxx BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 © Copyright BOERplay 22-9-2022 Revision: A MOD BBP 052 X...
