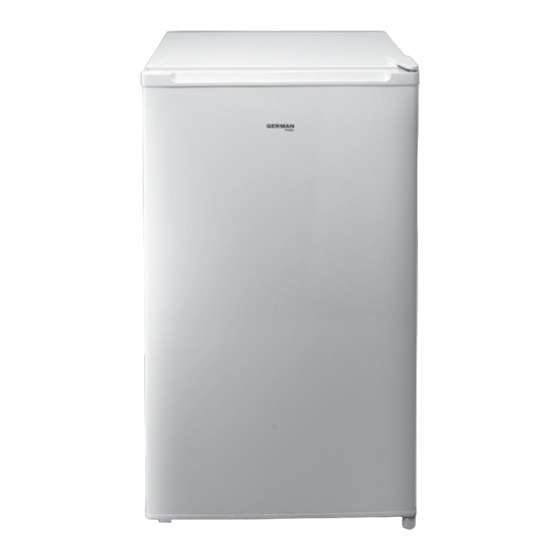

- Page 1 Single-door Refrigerator REF-195-S 360° Multi-Oscillation Fan RHS-126 Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
-
Page 2: Table Of Contents
Table of Contents Warnings & Safety Precautions Product Structure Installation Instructions Operation Instructions Cleaning & Maintenance 請即進行保用登記！ 有關保用條款細則，請看說明書最後一頁。 Troubleshooting Technical Specification Please register your warranty information now ! For Warranty Terms & Conditions, Warranty Terms & Conditions please refer to the last page of this user manual. -
Page 3: Warnings & Safety Precautions
The refrigerant isobutane (R600a) is contained within the refrigerant circuit of this product, a • Contact German Pool authorized service technician for repair or maintenance of this product. natural gas with a high level of environmental compatibility, which is nevertheless flammable. - Page 4 Warnings & Safety Precautions Warnings & Safety Precautions *If there is a light in the compartment. Service Any electrical work required to do the servicing of this product should be carried out by a qualified Daily Use electrician or competent person. DO NOT put hot items on the plastic parts in this product.
-
Page 5: Product Structure
Product Structure Installation Instructions Reversing the Door Opening Direction (Optional) User can skip this part if the refrigerator door is opening in the direction you want. Otherwise, reverse the position of the hinges. To do this, carefully place the refrigerator on its back. Use spacers to prevent crushing the condenser pipes and damaging the compressor unit. - Page 6 Installation Instructions Installation Instructions Unscrew bottom hinge. Then remove the adjustable foot from the other side. Space Requirement • Make sure to leave enough space to ensure the refrigerator door can open completely. • Leave at least 50mm free space on both sides of the refrigerator. Unscrew and remove the bottom hinge pin with flat head screwdriver, flip the bracket over to the min=50 min=50...
-
Page 7: Operation Instructions
Installation Instructions Operation Instructions Upon Initial Use WARNING! • This refrigerator is not intended to be used as a built-in appliance. • Make sure the power plug is easily accessible after the refrigerator is installed, in case the power Cleaning The Interior source needs to be disconnected should occasion arise. -
Page 8: Cleaning & Maintenance
Operation Instructions Cleaning & Maintenance Hints For Fresh Food Refrigeration For hygienic reasons the refrigerator interior, including interior accessories, should be cleaned • DO NOT store warm food or evaporating liquids in the refrigerator. regularly. • Cover or wrap the food, particularly if it has a strong flavor. •... -
Page 9: Troubleshooting
Cleaning & Maintenance Troubleshooting Replacing The Lamp WARNING! Before troubleshooting, disconnect the power supply. Only a qualified electrician of competent person WARNING! must do the troubleshooting that is not in this manual. Disconnect the refrigerator from the mains power supply before replacing the lamp. Note: Follow below process to replace the lamp: The refrigerator will emit some sounds during when operating (compressor, refrigerant circulation). -
Page 10: Technical Specification
目錄 Technical Specification Model REF-195-S Power 90 W 警告及注意事項 Voltage / Frequency 220-240 V ~ 50 Hz Lamp 產品結構 Refrigerant R600a (26 g) Rated Gross Capacity 92 L Net Capacity 90 L 安裝說明 Product Dimensions (H) 850 (W) 475 (D) 445 mm Net Weight 19.5 kg... - Page 11 警告及注意事項 警告及注意事項 警告！ 8. 在本產品的運輸和安裝過程中，確保製冷劑回路的任何部件都沒有損壞。 使用本產品前，請仔細閱讀所有說明。 - 避免接觸易燃物或火源 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 - 確保雪櫃安裝處充分通風 效。 9. 任何形式的改裝都是危險的。電源線的損毀會造成短路、火災或觸電危險。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品；如 10. 本產品僅供家用或類似用途，如： 需使用，必須要在負責任的成年人監管下方可使用。 - 商店、辦公室和其他工作環境中的員工廚房； • 應照顧好兒童，確保他們不會玩耍本產品。 - 農場、酒店、汽車旅館和其他居住環境； • 無成年人監管下，勿讓兒童清潔及維護本產品。 - 家庭旅館型環境； • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 - 餐飲及類似的非營業性場合。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的技術 11. 警告！任何電氣部件（插頭、電源線、壓縮機等）必須由授權服務機構或符合資格的專業 人員進行更換。 電工進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 12. 警告！跟機的照明燈膽為專用燈膽，本機只可使用跟機燈膽。跟機照明燈膽不可用於家居 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 照明。* 13. 電源線嚴禁加長。...
- Page 12 警告及注意事項 產品結構 安裝 警告！對於電氣連接，必須遵循本說明書中的指引。 1. 拆下包裝檢查產品是否受損。如有損壞嚴禁使用，請立即聯絡銷售商報備損壞情況，並保存好 包裝物料。 2. 接通電源前，建議等至少4小時後再使用，讓機油留回壓縮機，確保正常運行。 溫度調節器 及照明燈 3. 機身附近應確保有充足的空氣流通，否則會引起過熱。必須參照安裝指引的要求以確保有效通 風。 4. 機身的墊片必須貼牆面，避免發熱部件（壓縮機、冷凝器）直接接觸牆壁，以防燒毀。 可拆卸 5. 嚴禁將產品安裝在散熱裝置或煮食爐具附近。 玻璃放置架 櫃門放置架 6. 必須確保安裝後也能輕鬆接觸到產品的電源插頭。 售後服務 1. 維修本產品所需的任何電氣工作必須由合格的電工或合格人員進行。 2. 本產品的維修保用只可由授權的客戶服務及維修中心進行，且只能使用製造商提供的部件。 蔬果儲 藏盒 節能貼士 1. 嚴禁將熱的食物放入本產品中。 2. 嚴禁將食物緊貼地放在一起，因為這會阻礙空氣流通。 3. 確保食物不接觸隔間的背面。 4. 如遇停電，嚴禁打開本產品的門。 支撐腳 5. 嚴禁頻繁打開雪櫃門。...
- Page 13 安裝說明 安裝說明 5. 卸下底部鉸鏈，從另一側移除支撐腳。 重置開門方向 如雪櫃開門方向符合您的要求，請略過此點。否則，把鉸鏈安裝在相反的方向。反轉開門方向時， 請平放雪櫃。為防止壓碎冷凝管或損壞壓縮機，請使用墊片。 所需工具：十字螺絲刀、一字螺絲刀、六角扳手。 注意： • 安裝前確保電源斷開，雪櫃內沒有任何物品。 6. 用一字螺絲刀卸下底部鉸鏈栓，反轉鉸鏈架，再裝回鉸鏈栓。 • 要卸下雪櫃門，須將機身靠後翹起。請確保支撐物堅固穩定，以防作業過程中雪櫃滑倒。 • 請妥善保存所有卸下的部件，以備組裝。 • 請勿將雪櫃橫向放置以免損壞製冷系統。 擰鬆 擰緊 • 組裝工作建議由兩人配合操作。 1. 卸下右上角的鉸鏈罩。 7. 調整鉸鏈架以對齊底部鉸鏈栓。裝回支撐腳。 2. 卸下螺絲，拆下鉸鏈架。 8. 裝回雪櫃門，並確保在最後擰緊上鉸鏈前，雪櫃門水平和垂直都對齊，且關閉時各個方向都能 密封。 9. 插入鉸鏈架並擰緊螺絲。 10. 如有必要可用扳手加固擰緊。 3. 取下左上角的螺絲蓋。 11. 裝回鉸鏈罩並固定好。 4. 將固定栓由左邊移至右邊。向上提起取下雪櫃門，並妥善放置好以防刮傷。...
- Page 14 安裝說明 使用說明 安裝空間要求 初次使用 • 留有足夠空間讓門可無阻開關。 清潔雪櫃內部 • 機身兩邊保留至少50mm間隙。 初次使用前，請用溫水及中性清潔劑清洗雪櫃內部及配件，以清除污漬和異味，然後徹底擦乾。 警告！ 嚴禁使用有腐蝕或磨損性的清潔劑，以免對雪櫃造成損害。 最少 最少 溫度設定 最少 • 通電後，雪櫃內的溫度將由溫度調節器進行控制。共設有8檔溫度，1檔溫度最高，7檔溫度最 848.5 低，0檔表示關閉製冷功能。 • 溫度過高或雪櫃門打開時，雪櫃溫度或有偏差。 可拆卸放置架 (單位:毫米) 可自由移動放置架，調整至合適位置。 放置機身 • 調整支撐腳高度以保持機身放置水平。 • 若雪櫃未能水平放置，將影響門和磁力密封系統，導致雪櫃門無法正確關閉。 調整櫃門放置架 兩個較小型的櫃門放置架的位置可自由調節，以適應不同體積的食品和飲料。請參考以下步驟： 1. 拉出櫃門放置架。 2. 選擇合適的位置，推入放置架，直至完全鎖緊。 蔬果儲存盒 擰鬆加高 擰緊降低 適合冷藏儲存蔬菜和水果，輕鬆一拉即可取出。 解凍...
- Page 15 清潔與保養 清潔與保養 為確保使用衛生，雪櫃內部包括配件在內需定期清潔。 更換照明燈 警告！ 警告！ • 清潔前請確保斷開電源，以免發生觸電危險！ 更換照明燈前，請先關閉雪櫃，拔下電源插座。 • 清潔前必須拔下雪櫃的電源插頭或關掉菲士接線蘇。 • 嚴禁用蒸氣噴霧型清潔用品清洗本機，因蒸氣會損壞精密電子部件，造成觸電危險！熱蒸氣會 請依照下述步驟更換燈膽： 對塑膠部件造成損害。 1. 將溫度調節器轉至“0”，關閉雪櫃。 • 再次通電前必須先擦乾雪櫃。 2. 拔下電源插頭以確保本產品已與主電源斷開連接。 • 精油和有機溶劑如檸檬汁、橙皮中的汁液、丁酸，或酸性的清潔劑，會對塑膠部件造成損害。 3. 拆下燈罩上的螺絲。 嚴禁讓上述類似物質接觸本產品。 4. 拆下燈罩。 • 嚴禁使用研磨性清潔劑。 5. 取下燈膽。 6. 換上新的燈膽，反向旋轉直至燈膽擰緊固定好，再裝上燈罩及擰上螺絲。 1. 從雪櫃取出食物，放置在清涼的地方，並覆蓋好。 7. 插上電源插頭，旋轉溫度調節器至合適的檔位。 2. 用沾有溫水的濕布清潔雪櫃機器內部配件，之後用沾有清水的軟布再擦拭一次，並擦乾。 3. 冷凝器積塵會增加運作能耗。請使用軟刷或吸塵機每年定期清理雪櫃背部的冷凝器。* 4. 雪櫃重新投入使用前，確保其已經擦乾晾乾。...
-
Page 16: Warranty Terms & Conditions
- 產品經非認可之技術人員改裝或加裝任何配件； - the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 型號 REF-195-S 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 90 W 功率... - Page 17 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com REF-195-S-M-23(1) P.32...
