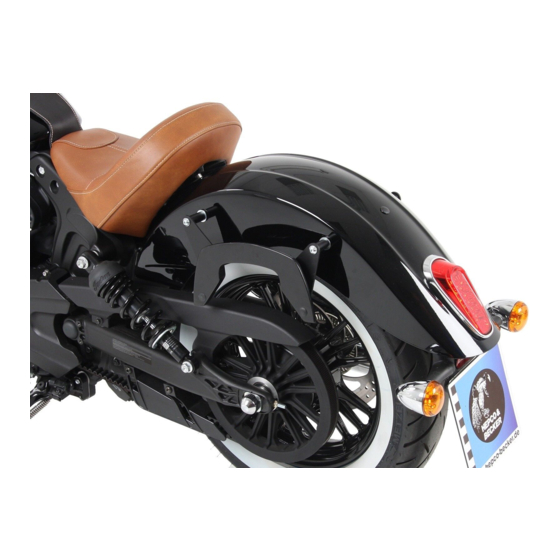

C-Bow Taschenhalter / Soft bag holder
INDIAN Scout / Sixty
ab Baujahr 2015 / from date of manufacture 2015
Artikel Nr.: / Item-no.:
7561
630
00 01
schwarz/black
INHALT
CONTENTS
2x
700007063
2x
700009771
2x
700009772
ODER
2x
700007062
2x
700009774
2x
700009775
1x
700009773
2x Linsenschraube M8x65
2x Linsenschraube M8x60
8x Sechskantschraube M6x16
8x U- Scheibe ø6,4
2x U- Scheibe ø8,4
4x Karosseriescheibe ø8,4x23
4x Kunststoffscheibe Ø8,4x23
2x Aludistanz Ø18xØ9x40mm schwarz
2x Aludistanz Ø18xØ9x35mm schwarz
Baubreite 340 mm
Width: 340 mm
7561
630
C-Bow schwarz
Halter vorne schwarz
Halter hinten schwarz
C-Bow chrom
Halter vorne chrom
Halter hinten chrom
Schraubensatz
Kombinierbar mit Solorack(Abbildung)
oder Reling
Can be combined with Solorack (pic.)
or Railing
00 02
chrom/chrome
C-Bow black
Front holder black
Rear holder black
C-Bow chrome
Front holder chrome
Rear holder chrome
Screw kit
Filister head screw M8x65
Filister head screw M8x60
Hexagon bolt M6x16
Washer ø6,4
Washer ø8,4
Body washer ø8,4x23
Plastic washer Ø8,4x23
Alu spacer Ø18xØ9x40mm black
Alu spacer Ø18xØ9x35mm black
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker INDIAN Scout
Summary of Contents for hepco & becker INDIAN Scout
- Page 1 C-Bow Taschenhalter / Soft bag holder INDIAN Scout / Sixty ab Baujahr 2015 / from date of manufacture 2015 Artikel Nr.: / Item-no.: 7561 7561 00 01 00 02 schwarz/black chrom/chrome INHALT CONTENTS 700007063 C-Bow schwarz C-Bow black 700009771 Halter vorne schwarz...
- Page 2 C-Bow Taschenhalter / Soft bag holder INDIAN Scout / Sixty ab Baujahr 2015 / from date of manufacture 2015 Artikel Nr.: / Item-no.: 7561 7561 00 01 00 02 schwarz/black chrom/chrome WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 C-Bow Taschenhalter / Soft bag holder INDIAN Scout / Sixty ab Baujahr 2015 / from date of manufacture 2015 Artikel Nr.: / Item-no.: 7561 7561 00 01 00 02 schwarz/black chrom/chrome MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der C-Bows vorne rechts/links: Die Montage erfolgt an den nun freien Gewindebohrungen mit den Linsenschrauben M8x65 und U- Scheiben ø8,4.
