Kobelt 7172 Quick Start

ENG:
This document serves as a quick guide to instruct the user on installing Kobelt's 7172 analog helm. For
further information visit www.Kobelt.com
ESP:
Este documento sirve como una guía rápida para instruir al usuario sobre la instalación del timón analógico
de 7172 de Kobelt. Para obtener más información, visite
NEL:
Dit document dient als een beknopte handleiding om de gebruiker te instrueren bij het installeren van
Kobelt's 7172 analoog roer. Ga voor meer informatie naar
GRE:
Αυτό το έγγραφο χρησιμεύει ως ένας γρήγορος οδηγός για να καθοδηγήσει τον χρήστη σχετικά με την
εγκατάσταση του αναλογικό τιμόνι 7172 της Kobelt. Για περισσότερες πληροφορίες επισκεφθείτε τη διεύθυνση
www.Kobelt.com ή σαρώστε τον κωδικό QR παρακάτω.
ENG:

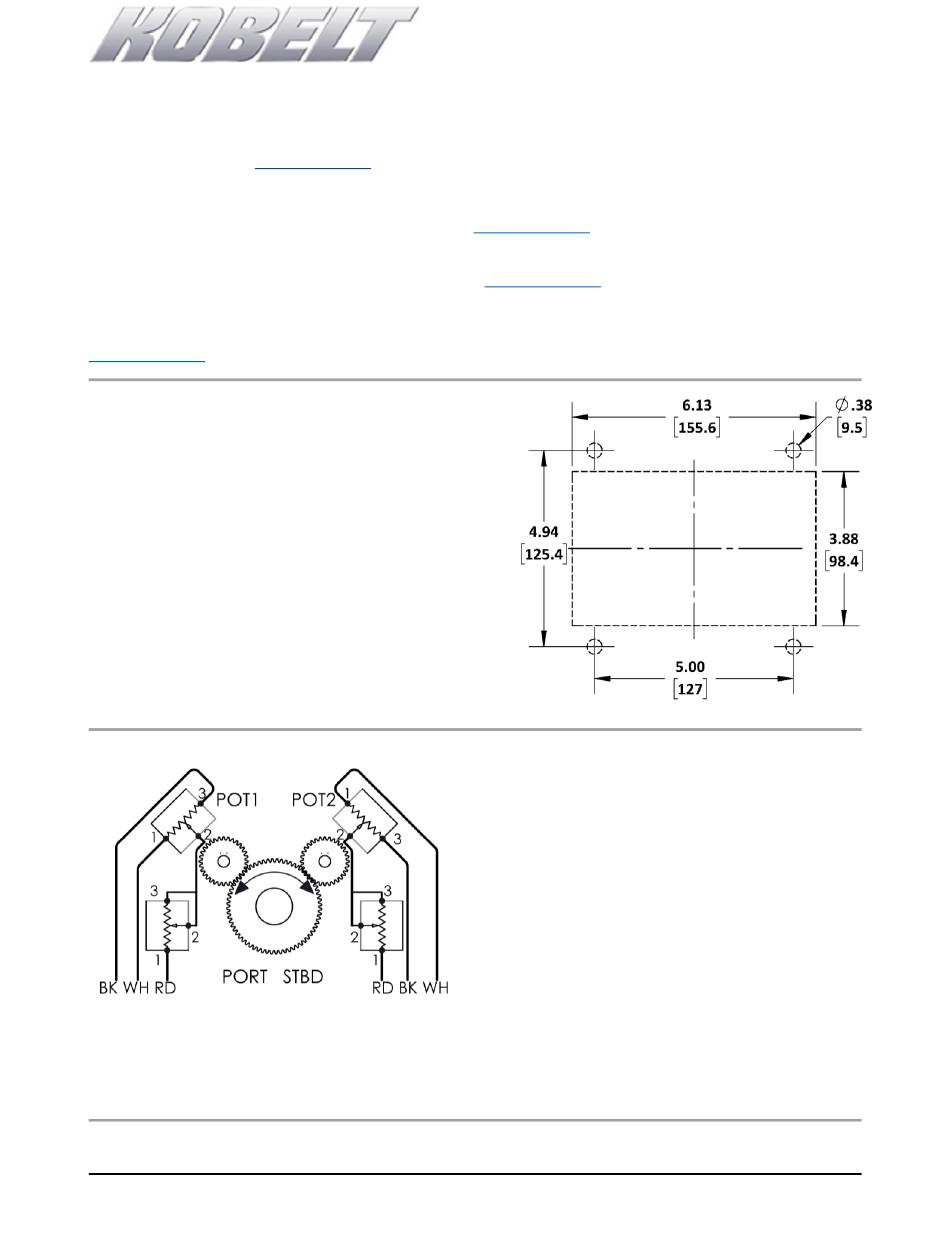

The console must be prepared as per the diagram at
right. Secure the helm with four 5/16 UNC screws to the
console.
ESP:
La consola debe prepararse según el diagrama de la
derecha. Asegure la palanca de desplazamiento con cuatro
tornillos 5/16 UNC a la consola.
NEL:
De console moet worden voorbereid volgens het
diagram rechts. Bevestig de jog-hendel met vier
schroeven aan de console.
GRE:
I konsóla prépei na proetoimasteí sýmfona me to
diágramma sta dexiá. Stereóste ton mochló trexímatos me
tésseris vídes 5/16 UNC stin konsóla.
GRE:
Το πηδάλιο έχει έως και 3 ποτενσιόμετρα το καθένα συνδεδεμένο σε σειρά με ένα ποτενσιόμετρο
επένδυσης. Η εικόνα στα αριστερά απεικονίζει την αντιστοίχιση καλωδίωσης ανά χρώμα. Το κόκκινο καλώδιο
είναι η έξοδος σήματος.
Rev A
Qu
7172 ANALOG HELM
or scan the QR code below.
www.Kobelt.com
www.Kobelt.com
5/16 UNC
ENG:
The helm has up to 3 potentiometers each wired in
series with a trim potentiometer. The image at left depicts
the wiring assignment by color. The red wire is the signal
output.
ESP:
El timón tiene hasta 3 potenciómetros, cada uno
conectado en serie con un potenciómetro de
compensación. La imagen de la izquierda muestra la
asignación de cableado por color. El cable rojo es la salida
de señal.
NEL:
Het roer heeft maximaal 3 potentiometers die elk in
serie zijn geschakeld met een trimpotentiometer. De
afbeelding links toont de bedradingstoewijzing per kleur.
De rode draad is de signaaluitgang.
QSI-7172.docx
QUICK START INSERT
o escanee el código QR a continuación.
of scan onderstaande QR-code.
1 of 2
