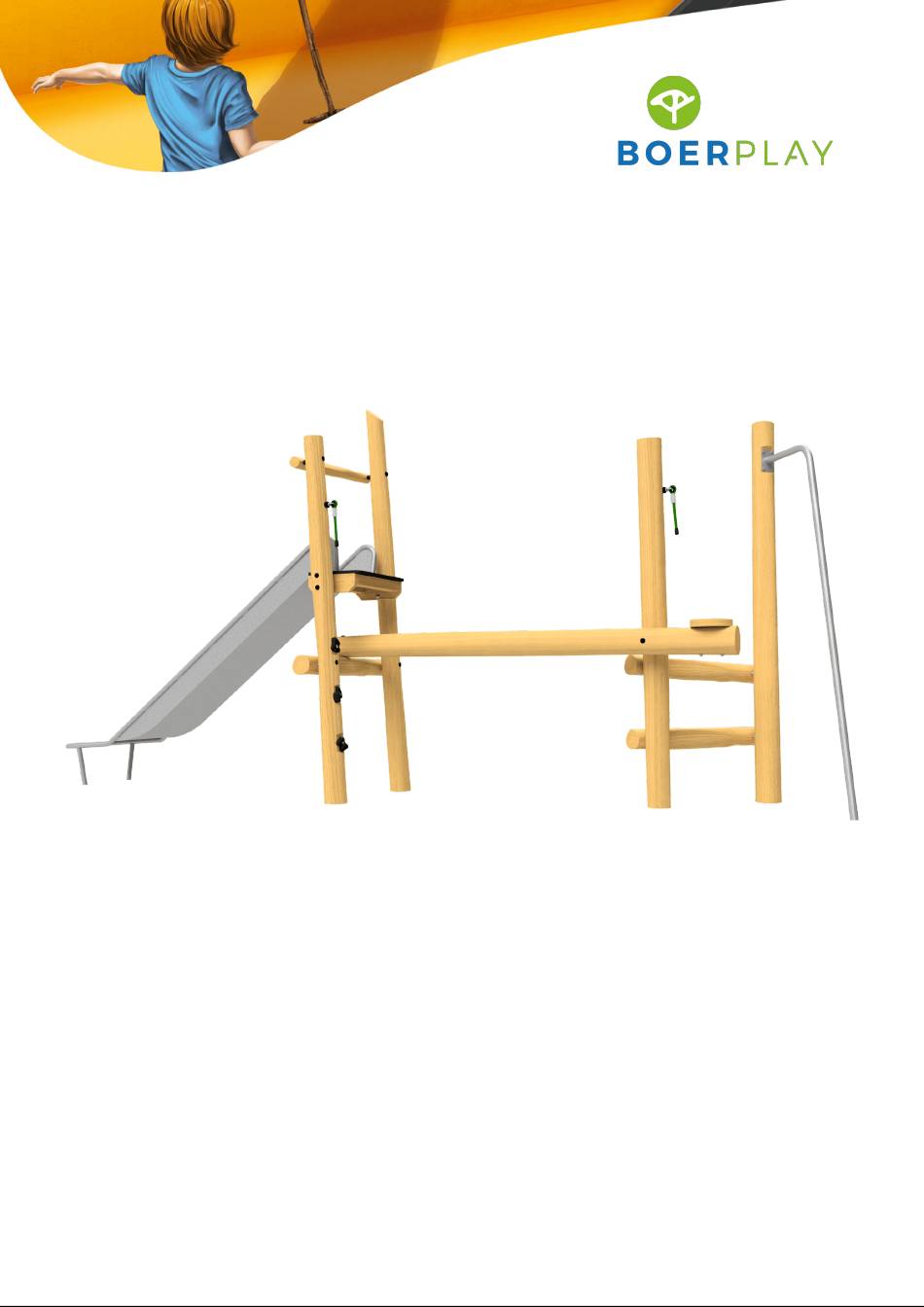

- Page 1 Voie d'escalade Komodo PSTE700.1R...
-
Page 2: Installation Instructions
Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R... - Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 2,70 m 2,68 m 2,27 m 2,23 m 2,20 m 1,45 m 0,85 m 0,40 m 0,29 m 0,00 m 0,00 m © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R...
- Page 4 Zona libre de obstáculos Zone libre d’obstacles 4,54 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R...
- Page 5 Bodenplan Plan de superficie Plan de surface 1,73 m 2,27 m 0,52 m 0,81 m 1,39 m 1,82 m 0,21 m 0,25 m BOER PLAY maaiveld Mahfeld ground level sol naturel © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R...
-
Page 6: Assembly Manual
- order of assembly Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.PST.739.x © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R... - Page 7 Benodigde gereedschappen Benötigtes Werkzeug Herramientas requeridas Outils nécessaires TX-25 TX-30 19 (2x) Ø8 mm Ø30 mm Ø13x400 mm © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R...
- Page 8 ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com © Copyright BOERplay 16-11-2022 Revision: B PST 700 1R...
- Page 9 JOURNAL DE BORD Type d'indication Adventure Play Explore Numéro d'article PSTE700.1R Nom d'article Voie d'escalade Komodo Hauteur de chute maximale 1,5 m Année de construction 2023 Certificate 063197 Autorité d'inspection TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Nom du fabricant...
- Page 10 N° de tél.: _______________________________________________________...
- Page 11 JOURNAL DE BORD Inspection et entretien Date Temps Nom de Nom de Inspection Inspection l’opérateur de Défauts trouvés Pièces à remplacer l'inspecteur entretien entretien maintenance Accidents Mesures prises en Date de Âge de la Cause probable de Blessure corporelle survenue réponse à...
- Page 12 Intervalles d'inspection et de maintenance Mois entre N° Inspection Maintenance inspections Vérifiez la stabilité de l'équipement, les joints Fixez les pièces manquantes et les et les pièces manquantes. Vérifiez les boulons, joints, appliquez du produit de les vis et les écrous pour absence ; des fixation manquant et remplacez des bourrages, de la corrosion et de l'usure.
- Page 13 Remarques 1. En cas d'utilisation intensive, tous les points nécessitent de l’attention additionnelle. 2. Des conditions météorologiques extrêmes et l’emplacement peuvent nécessiter une fréquence d'inspection plus élevée. Discutez-les avec le fournisseur. 3. Des sites sensibles au vandalisme nécessitent des inspections plus strictes, éventuellement quotidiennes. 4.
- Page 15 For this module concrete is needed Voor deze module is beton nodig Für dieses Modul wird Beton benötigt Se requiere concreto para este módulo 1x BEV.PST.016 Le béton est requis pour ce module © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
- Page 16 SMD.PST.721 SME.VRB.664.320 Detail A (6x) BSR.026.010.035 BSR.030.010.002 BSR.011.010.020 SME.VRB.664.320 SMD.PST.721.xxx © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
- Page 17 ✔ ✔ BOER PLAY ✔ maaiveld Mahfeld ground level sol naturel © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
- Page 18 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular BSR.002.005.070 Couper à la bonne longueur avec une meuleuse d'angle BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 KST.DOP.010.060 KST.PST.003.001 SHO.PST.168 BSR.070.012.300 SHO.PST.189.xxx © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
- Page 19 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: C...
- Page 20 Auf die richtige Länge zuschneiden mit einer Winkelschleifer BSR.002.005.070 Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 KST.DOP.010.060 KST.PST.003.001 BSR.070.012.300 SHO.PST.187 SHO.PST.188 © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
- Page 21 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 15-11-2022 Revision: C...
- Page 22 D(4x) SME.PST.015.320 Detail D (4x) BSR.022.010.060 8x40mm BSR.022.010.060 SME.PST.015.320 © Copyright BOERplay 15-11-2022 Revision: C MOD PST 739...
