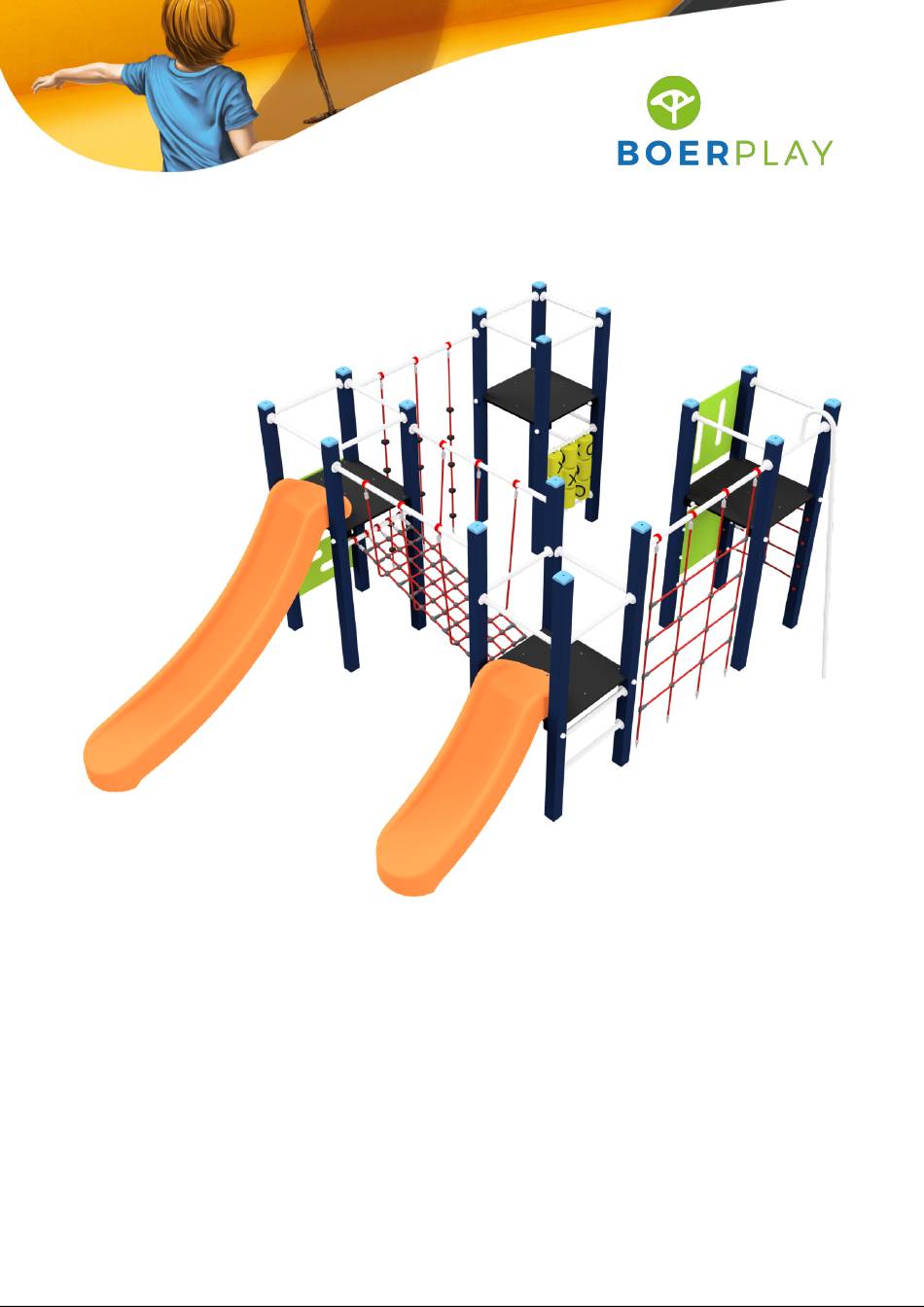

  • Page 1 Spielkombinationen BBPE411.6AP...
  • Page 2 5,58 m 5,56 m 1,45 m * 1,45 m * 4,71 m 4,71 m 3,12 m 3,12 m 0,95 m * 1,45 m * 2,32 m 0,98 m 0,00 m 0,00 m 2,45 m 2,32 m 2,32 m 1,45 m 1,45 m 0,00 m 0,00 m...
  • Page 3 6,89 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 411 6AP Klimklauter 4 torens Title Tekening Opmerking Boer Basic play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 12-3-2020 Date...
  • Page 4 1,57 m 0,80 m 1,60 m 0,80 m 2,13 m 0,69 m 0,30 m 0,55 m 0,56 m Grondmarkering Ground level marker 0,52 m 0,50 m Benaming TOE BBP 411 6AP Klimklauter 4 torens Title Tekening Opmerking Boer Basic play Drawing Comment Datum...
  • Page 5 Typeplaatje Identification plate Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Staander 1,45m Boer Basic Play Vloer Boer Basic play Glijbaan 0,95m Boer Basic play Glijbaan 1,45m Boer Basic play Railing Boer Basic play Wand streep Boer Basic play Klimwand 1,45m Boer Basic play Glijstang 1,45m Boer Basic play...
  • Page 6 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
  • Page 7 2,32 m 2,32 m 2,24 m 2,20 m 2,14 m 2,14 m 1,74 m 1,45 m 1,14 m 1,13 m 0,95 m 0,82 m 0,49 m 0,19 m 0,00 m 0,00 m Voor ( Front ) 2,45 m 2,32 m 2,24 m 2,14 m 1,74 m...
  • Page 8 2,32 m 2,32 m 2,24 m 2,20 m 2,14 m 1,74 m 1,45 m 1,19 m 1,14 m 0,94 m 0,82 m 0,69 m 0,49 m 0,44 m 0,00 m 0,00 m Achter ( Back ) 2,32 m 2,24 m 2,45 m 2,24 m 2,14 m...
  • Page 9 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE411.6AP Gerätename Spielkombinationen Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 140401 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 10 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 11: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 12 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Staander 2,8m 1,45m vloer Voetplaat 100 x 100 Benaming MOD BBP 002 A Staander 1,45m Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum Samenstelling module Assembly module 8-10-2014 Date SPEELTOESTELLEN...
  • Page 15 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking SLUITRING M10 VZ Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 190 - VZ 8.8 Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 6 x 120 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Vloerplaat...
  • Page 16 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Let op: toestel bij voorkeur niet met DOPMOER BORG RVS M10 de glijbaan op het zuiden plaatsen. Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 SLUITRING Attention: it is advisable not to oriënt Carrosserie ring M10 - RVS A2-70 playground equipment with the slide...
  • Page 17 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 18 20 mm KST.BBP.003.xxx xxx: 203 Orange Oranje / Orange / Naranja / Orange xxx: 502 Blue Blauw / Blau / Azul / Bleu A = A A mm A mm 0 mm © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 19 Ø11 mm (2x) Ø3 x 40mm A (2x) Detail A (2x) BSR.023.010.050 Detail B (1x) BSR.030.010.002 BSR.002.005.050 BSR.035.010.030 BSR.002.005.050 BSR.011.010.020 KST.ROR.006.000 BSR.023.010.050 BSR.011.010.020 BSR.030.010.002 BSR.035.010.030 KST.ROR.006.000 © Copyright BOERplay 31-8-2022 Revision: MOD BBP 007 x...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 21 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 22 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 30 - RVS A2-70 Wand Streep Basic Play Benaming MOD BBP 010 A Wand streep Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 26-11-2015 Date SPEELTOESTELLEN...
  • Page 23 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 30 - RVS A2-70 Klimwand 1,5m Basic Play Benaming MOD BBP 012 A Klimwand 1,45m Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 3-7-2014 Date SPEELTOESTELLEN...
  • Page 24 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 25 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 26 Opening altijd >230 mm Opening always > 230 mm Altijd > 0,40 m vanaf maaiveld Always > 0,40 m from grondlevel Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 140 - RVS A2-70 SLUITRING Beschermdop M10-M12 Donut Rood...
  • Page 27 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 28 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 KST.ROR.006.000 BSR.014.005.052 BSR.002.005.050 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 29 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 SNT.BBP.003.xxx BSR.030.006.002 SME.BBP.077.xxx BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 30 Detail C (4x) 40 mm BSV.020.006.040 BSV.035.006.020 C (4x) BSV.035.006.020 KST.APL.146 BSV.010.006.006 KST.APL.146 BSV.020.006.040 BSV.010.006.006 BSV.035.006.020 © Copyright BOERplay 17-5-2022 Revision: D MOD BBP 020 X...
  • Page 31 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 075 X © Copyright BOERplay 28-4-2022 Revision: C...
  • Page 32 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 075 X © Copyright BOERplay 28-4-2022 Revision: C...
  • Page 33 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 BSR.011.006.012 BSR.030.006.002 BSR.025.006.030 BSR.025.006.030 BSR.030.006.002 SME.BBP.077.xxx SNT.BBP.036.xxx MOD BBP 075 X © Copyright BOERplay 28-4-2022 Revision: C...
  • Page 34 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 35 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 36 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 BSR.011.006.012 BSR.025.006.030 BSR.030.006.002 BSR.030.006.002 BSR.025.006.030 SME.BBP.077.xxx SNT.BBP.005.xxx SNT.BBP.006.xxx © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 37 Detail C (3x) 40 mm BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 KST.APL.100 BSV.010.006.006 KST.APL.100 BSV.020.006.040 BSV.010.006.006 BSV.035.006.020 © Copyright BOERplay 20-5-2022 Revision: D MOD BBP 028 X...
  • Page 38 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - VZ 8.8 M10 - VZ 8.8 Borgdopmoer Zeskantbout ISO 4014 M10 x 160 - VZ 8.8 Bolkop bout ISO 7380 M10 x 50 - VZ 8.8 SLUITRING M10 VZ interplay donut M10 wit 84395000012 interplay dop M10 wit 84395000014...
  • Page 39 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 40 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 41 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Borgmoer M10 - VZ 8.8 Sluitring M10 - VZ 8.8 OXO Spinner OXO wand As, 2x 55mm draad OXO wand Vulring OXO wand interplay donut M10 wit 84395000012 interplay dop M10 wit 84395000014...
