BOERPLAY PSTE710.2 Installation Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Spielhaus Cinque Terre
PSTE710.2

Advertisement

loading
Need help?

Need help?

Do you have a question about the PSTE710.2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY PSTE710.2

Summary of Contents for BOERPLAY PSTE710.2

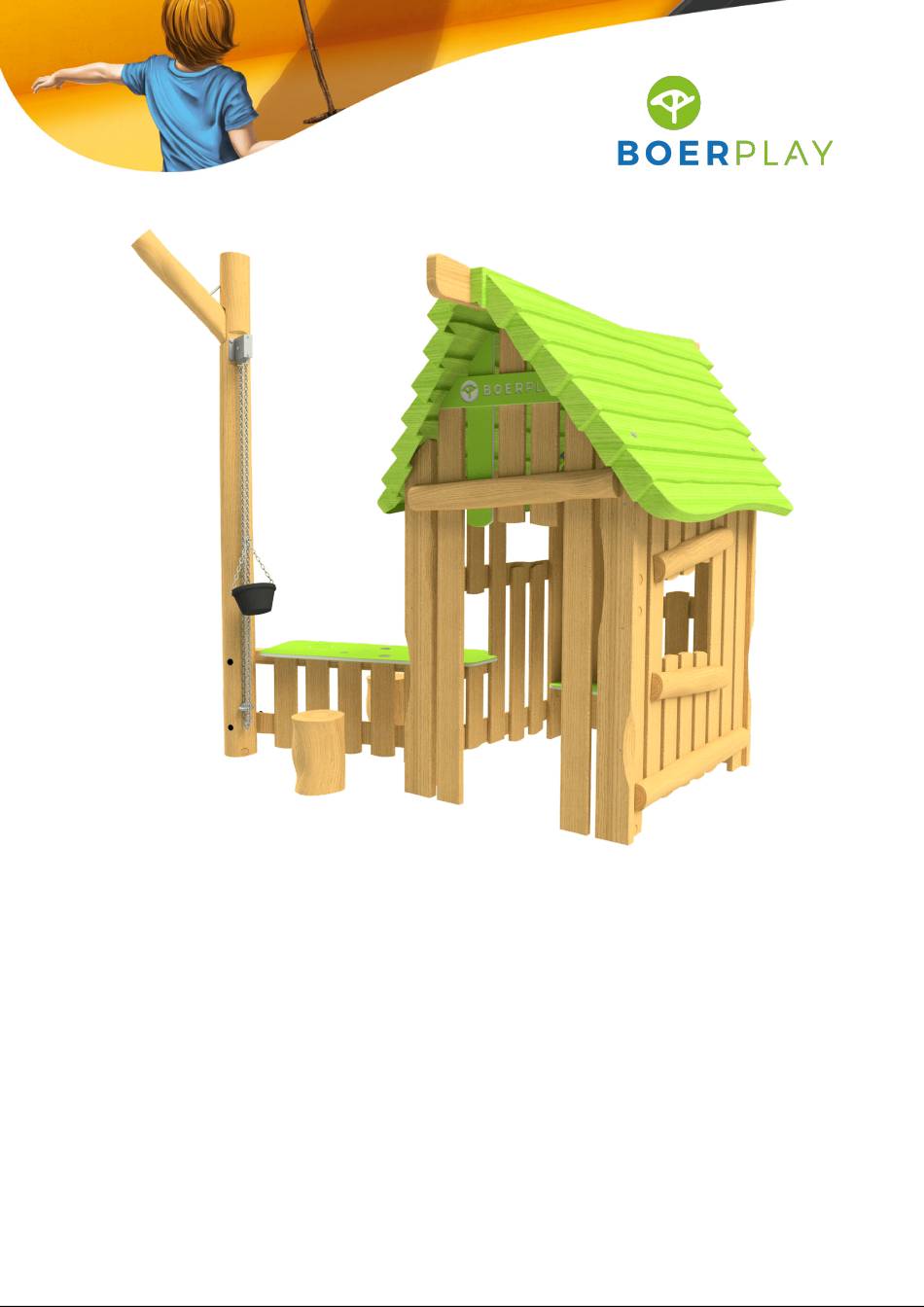

  • Page 1 Spielhaus Cinque Terre PSTE710.2...

  • Page 2: Installation Instructions

    Si el tierra no ayuda a la estabilidad del equipo que se está colocando, vierta 50L de hormigón por poste. FR - Important ! Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 0,00 m 1,01 m 1,97 m 2,29 m 2,10 m 0,52 m 0,30 m 0,00 m © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 4 Zona libre de obstáculos Zone libre d’obstacles 5,56 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 5 0,34 m 1,61 m 0,88 m 2,28 m 0,39 m 0,77 m 1,60 m Detail (1x) Detail (1x) Detail (2x) Detail (2x) 0,35m 0.5m 0,35m 1,1m 0,2m 0,3m 0,8m 0,8m 0,8m 0,8m © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...

  • Page 6: Assembly Manual

    Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.PST.717.x MOD.PST.719.x MOD.PST.729.x MOD.PST.005.026 © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 7 Benodigde gereedschappen Benötigtes Werkzeug Herramientas requeridas Outils nécessaires TX-25 TX-30 No. 17 (2x) No. 19 (2x) TX-30 No. 8 No. 10 No. 30 Ø5 mm Ø8 mm Ø30 mm Ø13x400 mm © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 8 Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage MOD.PST.719 MOD.PST.729 © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 9 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou MOD.PST.005.026 © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 10 BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com © Copyright BOERplay 10-11-2022 Revision: A PST 710 2...
  • Page 11 LOGBUCH Art der Anzeige Adventure Play Explore Artikelnummer PSTE710.2 Gerätename Spielhaus Cinque Terre Maximale Fallhöhe 0,6 m Baujahr 2023 Zertifikat 063200 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 12 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
  • Page 13 Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 14 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 70 - RVS A2-70 Schroef Assy Plank 120x20 Lengte = 500 Paal 20-25 Lengte =1100 Benaming MOD PST 005 026 Stapstam ø 0,2 m Title Tekening Opmerking MV+ 0,5 m Drawing Comment Datum Samenstelling module Assembly module...
  • Page 17 For this module concrete is required Voor deze module is beton vereist BEV.PST.007 Für dieses Modul wird Beton benötigt Para este módulo se requiere hormigón Pour ce module, du béton est requis © Copyright BOERplay 11-8-2023 Revision: C MOD PST 717...
  • Page 18 SHO.PST.143 SHO.PST.143.xxx 50 mm 50mm 35 mm 20 mm 30 mm 20 mm 30 mm Detail A (6x) BSR.002.005.070 70 mm BSR.002.005.070 © Copyright BOERplay 11-8-2023 Revision: C MOD PST 717...
  • Page 19 Auf die richtige Länge zuschneiden mit einer Winkelschleifer Cortar a la longitud correcta con un amoladora angular Couper à la bonne longueur avec une meuleuse d'angle BSR.002.005.070 BSR.010.012.012 BSR.030.012.003 BSR.070.012.300 BSR.070.012.300 KST.DOP.010.060 SHO.PST.144 © Copyright BOERplay 11-8-2023 Revision: C MOD PST 717...
  • Page 20 Wichtig! Stellen Sie sicher, dass der Beton ausreichend ausgehärtet ist, bevor das Loch geschlossen wird ¡Importante! Asegúrese de que el concreto esté lo suficientemente endurecido antes de cerrar el agujero Important! Assurez-vous que le béton est suffisamment durci avant de fermer le trou © Copyright BOERplay 11-8-2023 Revision: C...
  • Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module OHO.PST.591 POL.PST.003.xxx SHO.PST.139.xxx SHO.PST.140.xxx SHO.PST.141 SHO.PST.142 1x BEV.PST.008 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 22 NL: Voorboren DE: Vorbohren Ø4 x 70mm ES: Pretaladrar FR: Pré-percer A (20x) SHO.PST.142 SHO.PST.140 Detail A (20x) 100 mm BSR.002.006.100 ✔ ✔ 5 mm ✔ SHO.PST.139.xxx SHO.PST.140.xxx SHO.PST.141 SHO.PST.142 BSR.002.006.100 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 23 Detail B (2x) BSR.011.010.020 BSR.030.010.002 OME.MNP.209.905 BSR.026.010.035 BSR.011.010.020 BSR.026.010.035 BSR.030.010.002 OME.MNP.209.905 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 24 6 mm OHO.PST.591 6 mm 500 mm 500 mm Detail C (2x) BSR.030.010.002 Ø8 x 25mm BSR.022.010.040 Predrill NL: Voorboren DE: Vorbohren ES: Pretaladrar FR: Pré-percer OHO.PST.591 BSR.022.010.040 BSR.030.010.002 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 25 Detail D (2x) E (4x) POL.PST.003 Detail E (4x) BSR.023.010.040 BSR.035.010.030 POL.PST.003.xxx BSR.023.010.040 BSR.035.010.030 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 26 Detail G (6x) KST.DON.010.060 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.060 KST.DON.010.060 BSR.030.010.002 KST.DOP.010.060 80 mm BSR.030.010.002 KST.DON.010.060 BSR.010.010.010 BSR.021.010.080 BSR.021.010.080 KST.DOP.010.060 © Copyright BOERplay 15-11-2022 Revision: B MOD PST 719...
  • Page 27 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module OHO.PST.589 OPE.PST.042.xxx 1x BEV.PST.010 MOD PST 729 © Copyright BOERplay 15-11-2022 Revision:...
  • Page 28 OPE.PST.042.061 Detail A (3x) KST.DOP.006.030 BSR.024.010.080 OHO.PST.589 BSR.002.006.100 BSR.030.010.002 BSR.011.010.020 BSR.024.010.080 BSR.030.010.002 KST.DOP.006.030 BSR.011.010.020 OHO.PST.589 OPE.PST.042.xxx Detail B (4x) 100 mm BSR.002.006.100 BSR.002.006.100 MOD PST 729 © Copyright BOERplay 15-11-2022 Revision:...
