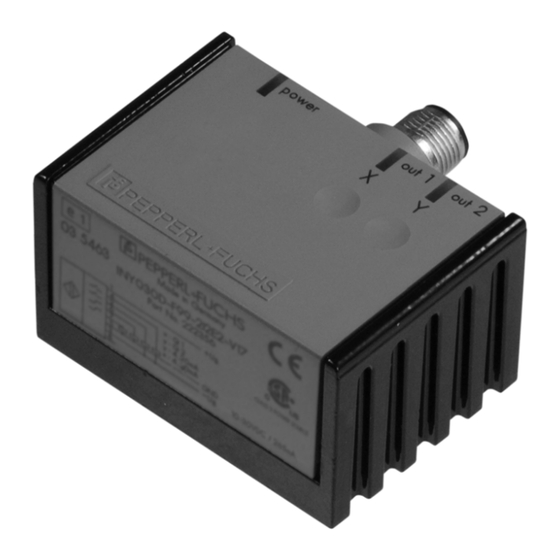

Pepperl+Fuchs ACY04-F99-2I-V15 Manual

Abmessungen
M12
37
10
4 x ø 5.5
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Frequenzgang
1
+U B
5
1
Teach-In
0
4
Analogausgang X
-2
2
Analogausgang Y
-4
3
-U B
-6
-8
-10
-12
-14
1
5
2 4
3
Adernfarben gemäß EN 60947-5-2
1 BN
2 WH
3 BU
4 BK
5 GY
Technische Daten
Allgemeine Daten
Typ Beschleunigungssensor, 2-achsig
Messbereich -2 ... 2 g
 5 mg
Auflösung
 ± 5 mg
Reproduzierbarkeit
Frequenzbereich 0 ... 100 Hz
Anzeigen/Bedienelemente
Betriebsanzeige LED, grün
Teach-In-Anzeige LED, gelb
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
 25 mA
Leerlaufstrom I
0
 100 ms
Bereitschaftsverzug t
v
Analogausgang
2 Stromausgänge 4 ... 20 mA 
Ausgangstyp
(1 Ausgang für jede Achse)
Nullpunkt 12 mA
Steilheit der Ausgangskennlinie 4 mA / g
Linearitätsfehler ± 1,2 %
0 ... 200  bei U
Lastwiderstand
0 ... 500  bei U
Temperatureinfluss
 ± 4 A /K
Offset
 ± 20 A / g
Steilheit
Umgebungsbedingungen
Umgebungstemperatur -40 ... 85 °C (-40 ... 185 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1, 5-polig
Gehäusematerial PA
Schutzart IP68 / IP69K
Masse 240 g
Normen- und Richtlinienkonformität
Normenkonformität
Schock- und Stoßfestigkeit 100 g gemäß DIN EN 60068-2-27
EN 60947-5-2:2007 
Normen
IEC 60947-5-2:2007
Dimensions
LEDs
64
45 10
65
Frequenz [Hz]
10 100 1000
= 10 ... 18 V 
B
= 18 ... 30 V
B
M12
LEDs
37
64
10 45 10
4 x ø 5.5
65
Electrical Connection / Curves / Additional Information
1
+U B
5
Teach-In
4
Analog output X
2
Analog output Y
3
-U B
1
5
2 4
3
Wire colors in accordance with EN 60947-5-2
1 BN
2 WH
3 BU
4 BK
5 GY
Technical data
General specifications
Type
Measurement range
Resolution
Repeat accuracy
Frequency range
Indicators/operating means
Operating display
TEACH-IN indication
Electrical specifications
Operating voltage U
B
No-load supply current I
0
Time delay before availability t
v
Analog output
Output type
Zero signal
Slope of output characteristic
Linearity error
Load resistor
Temperature influence
Offset
Slope
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Housing material
Protection degree
Mass
Compliance with standards and directives
Standard conformity
Shock and impact resistance
Standards
Beschleunigungssens
Acceleration sensor
ACY04-F99-2I-V15
Frequency response
frequency [Hz]
1 10 100 1000
0
-2
-4
-6
-8
-10
-12
-14
2 axis acceleration sensor
-2 ... 2 g
 5 mg
 ± 5 mg
0 ... 100 Hz
LED, green
LED, yellow
10 ... 30 V DC
 25 mA
 100 ms
2 current outputs 4 ... 20 mA 
(one output for each axis)
12 mA
4 mA / g
± 1.2 %
0 ... 200  at U = 10 ... 18 V 
B
0 ... 500  at U
= 18 ... 30 V
B
 ± 4 A / K
 ± 20 A / g
-40 ... 85 °C (-40 ... 185 °F)
-40 ... 85 °C (-40 ... 185 °F)
M12 x 1 connector, 5-pin
PA
IP68 / IP69K
240 g
100 g according to DIN EN 60068-2-27
EN 60947-5-2:2007 
IEC 60947-5-2:2007
