Comar Condensatori HPR6 Installation And User Manual

COMAR CONDENSATORI S.p.A
Via del Lavoro 80, Crespellano -
40053 V (B
ALSAMOGGIA O
Tel. +39 / 051 / 733.383
Fax. +39 / 051 / 733.620
C.F. 03072530375
P.I. 00593721202
WEB : www.comarcond.com
Regolatore del fattore di
potenza (cos φ)
modello HPR6, HPR12
Manuale d'uso ed installazione
Installazione
Verificare che la tensione di alimentazione del
regolatore sia coerente con quella della rete
elettrica (90 .. 550V). Il regolatore di
rifasamento deve essere cablato come indicato
nello schema che segue, con i fusibili di
protezione da corto circuito indicati, da 10 A.
Descrizione dei morsetti:
 S1 e S2: fili k e l (L minuscola) dal
secondario del trasformatore di corrente
(TA) installato sulla fase L1 (R).
 U1 e U2: alimentazione del regolatore e
misura della tensione.
 C: morsetto comune del comando dei
banchi; proteggere con fusibile da 10 A
 1, 2, ..., n: comando dei banchi di
condensatori.
MU 03.21 IT EN rev.1 ed. 5/2017
)
SW rev.2.02
Cod. 381025

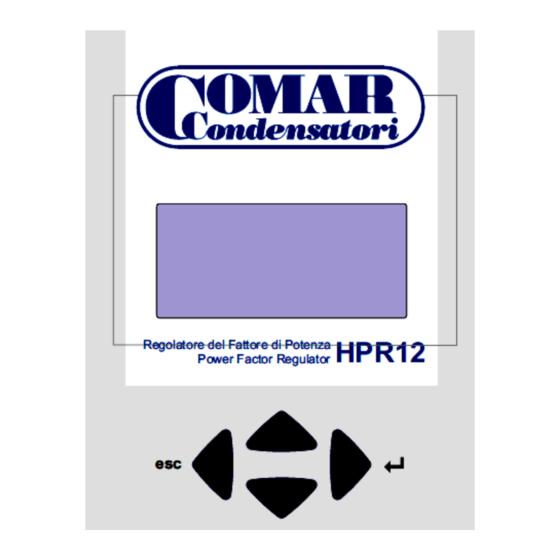

Programmazione
Dal menu principale, premere il tasto ▼ fino a
quando non appare la scritta SETUP sul lato
destro del display. Premere poi il tasto ► per
entrare.
Il menù SETUP è strutturato in 7 sotto-menù
(100 – 700). Solo il menù 100 può essere
raggiunto premendo il pulsante ►(
PIN. Si entra nei menù successivi solo
inserendo un codice
Premendo ▲ e ▼ i sotto-menù o i parametri
sono selezionati. Premendo ►( ) si entra nei
sotto-menù o si entra nella modalità di modifica
dei parametri. Premendo ◄ (esc) si ritorna al
livello superiore.
raggiunge premendo il tasto ◄ (esc) più volte
fino alla visualizzazione del solo fattore di
potenza.
Nella modalità di modifica dei parametri il
cursore lampeggia. Premendo ▲ e ▼ i valori
sul cursore possono
premendo ◄ e ► il cursore si può spostare.
Per salvare le modifiche deve essere premuto
) quando il cursore è nella posizione di
►(
destra.
Per annullare le modifiche può essere premuto
◄ (esc) quando il cursore è nella posizione di
sinistra.
Struttura dei menù
La tabella mostra
parametri del regolatore. La programmazione
dei menù dal 200 al 600 deve essere eseguita
solo utilizzando il manuale di riferimento.
Menu 100
Un Tensione nominale (è necessario per il
monitoraggio dei livelli minimi e massimi
di tensione e come riferimento per
l'archivio dei parametri del regolatore)
) senza
PIN (default
Il menù principale
essere cambiati,
una panoramica
1 / 8
242).
si
dei
