Regolatore del fattore di potenza
modello BMR4
Manuale d'uso ed installazione
Installazione
Verificare che la tensione di alimentazione del regolatore
sia coerente con quella della rete elettrica (440, 230,

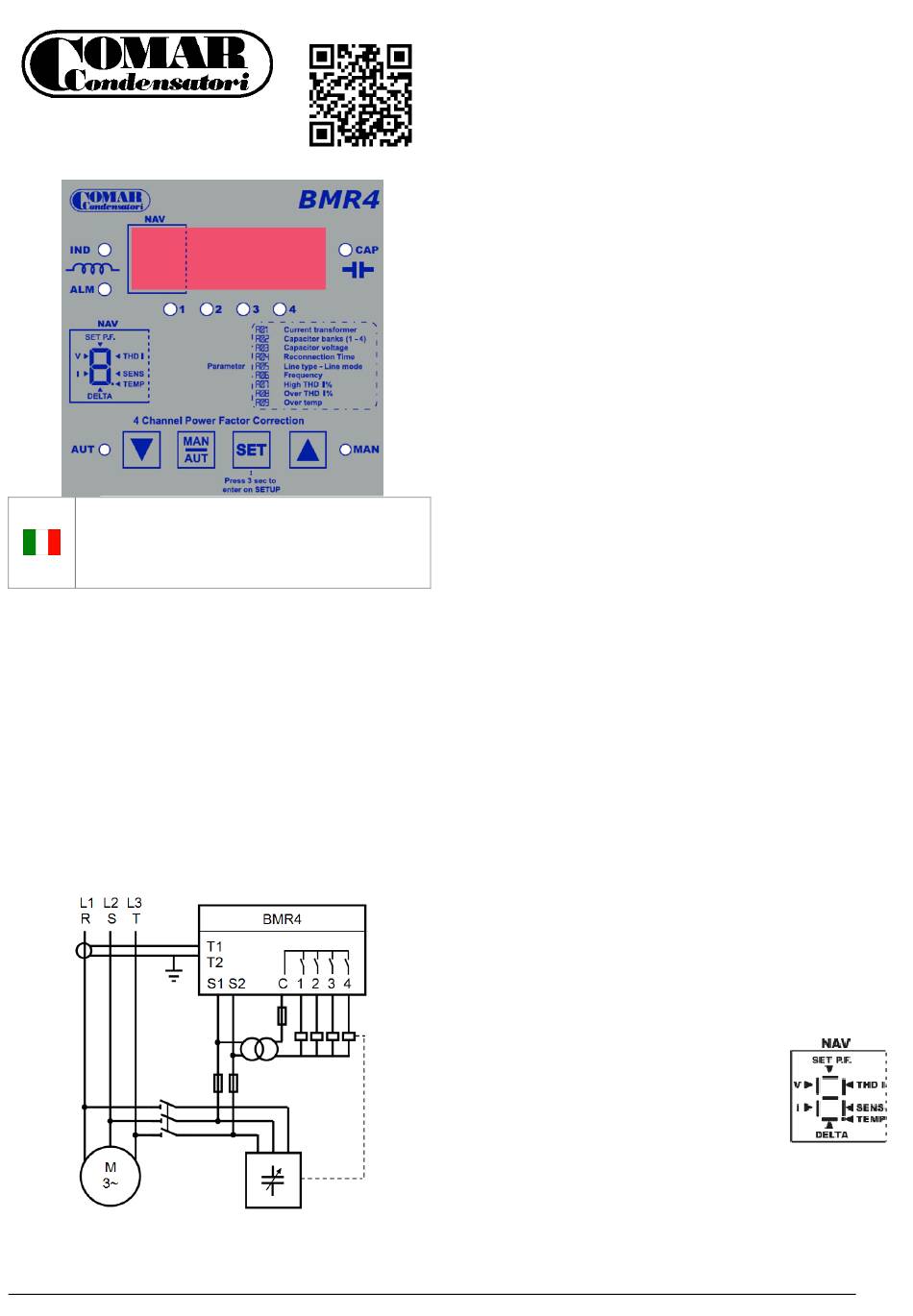

110V). Il regolatore di rifasamento deve essere cablato
come indicato nello schema che segue, con i fusibili di
protezione da corto circuito indicati.
Descrizione dei morsetti:
§
T1 e T2: fili k e l (L minuscola) dal secondario
del trasformatore di corrente (TA) installato sulla
fase L1 (R).
§
S1 e S2: alimentazione del regolatore e misura
della tensione. Collegare alle fasi S1=L2 (S) e
S2=L3 (T)
§
C: morsetto comune del comando dei banchi
§
1, 2, 3, 4: comando dei banchi di condensatori.
Programmazione
Portare il regolatore in manuale premendo MAN-AUT
per più di 3 s, comunque fino all'accensione del led
MU 03.20 IT EN rev.2 ed. 12/2016
(B )
ALSAMOGGIA O
(cos φ)
Cod. 3810101
MAN. Verificare che tutte le batterie siano disinserite
(led 1-4 spenti), altrimenti procedere come illustrato nel
capitolo "funzionamento manuale, oppure spegnere e
riaccendere.
Verificare che non siano visualizzati allarmi (led ALM
acceso), altrimenti premere SET fino a quando non si
spegne il led ALM.
Verificare che i 7 segmenti luminosi a sinistra del display
(NAV) siano spenti, altrimenti premere SET fino a
quando non si spengono tutti.
Tenere premuto il pulsante SET per 3 s fino alla
comparsa della scritta PAR. Nella casella NAV apparirà
la lettera P lampeggiante.
Per scorrere i parametri del menù è sufficiente premere
il pulsante SET; per modificare i valori, premere i
pulsanti ▲ e ▼
I parametri impostabili sono:
A01 corrente del primario [A] del trasformatore di
corrente (TA) collegato; valori 5 .. 10 000
(passi 5, 10, 50, 100)
A02 potenza nominale
installata nella posizione indicata dai led 1..4;
valori 0.1 .. 6500 (passi 0.1, 0.5, 1, 2.5, 10, ...)
A03 tensione nominale della linea [V]; valori 80 ..
1000 (passi 5)
A04 tempo minimo di riconnessione della stessa
batteria [s]; valori 5 .. 240. Assicurarsi che tale
valore sia superiore al tempo di scarica dei
condensatori
linea trifase ≡ o monofase =(pulsante ▲); 2 o
A05
4 quadranti (pulsante ▼)
A06
frequenza di linea (50 o 60Hz)
A07 soglia di allarme di massima distorsione
armonica THD I% (media)
A08 soglia di allarme di massima distorsione
armonica THD I% (istantaneo)
A09 soglia di allarme di massima temperatura
Per salvare i dati, premere SET ripetutamente,
scorrendo tutti i parametri del menu (da A01 a A09),
uscendo poi dalla modalità di programmazione
Per modificare l'impostazione del cosφ obiettivo (SET
PF) e del parametro SENS vedi capitolo successivo
"Visualizzazione parametri"
Visualizzazione Parametri
Uscendo dalla modalità programmazione il display
visualizza il valore del Fattore di Potenza (PF)
attualmente misurato nell'impianto.
Nota: qualora il fattore di potenza visualizzato non fosse
congruente con quello atteso (valore capacitivo oppure
prossimo a zero) invertire i collegamenti nei morsetti T1
e T2.
L'accensione di uno dei 7 segmenti del
carattere di sinistra (NAV) indica il
parametro attualmente visualizzato
sugli altri 3 caratteri a destra del
display. La temperatura è indicata con
l'accensione del punto decimale. Dopo
30 secondi di visualizzazione del
parametro selezionato, il regolatore si
riporta alla visualizzazione iniziale del
fattore di potenza.
Premendo il pulsante SET sono visualizzati in sequenza
i seguenti parametri:
[kvar] della batteria
