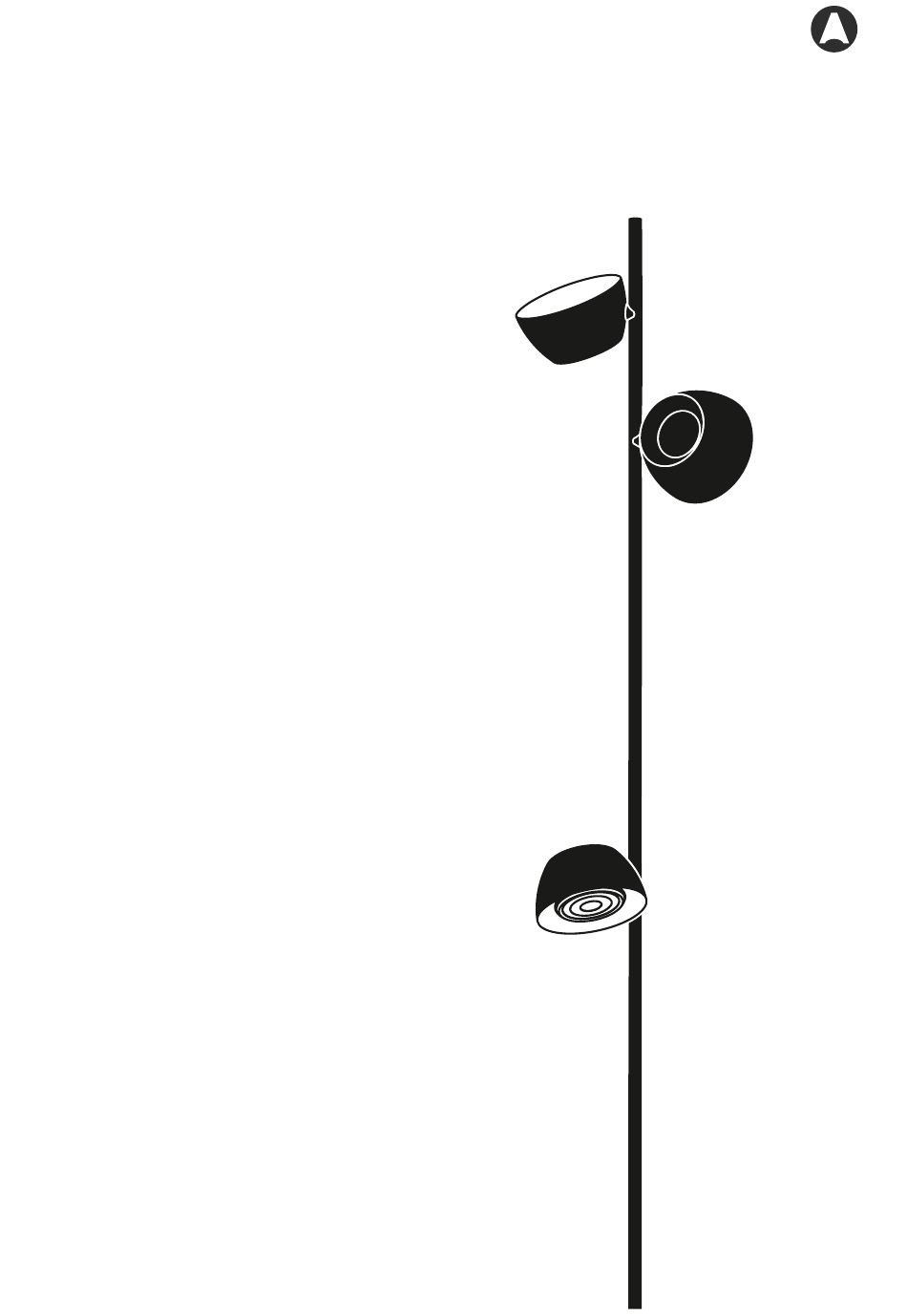

- Page 1 IRIO S CASAMBI programmiert ® Montage- und Bedienungsanleitung Mounting and operating instructions BALTENSWEILER...
- Page 2 Die Produkte-Abbildungen und Beschreibungen entsprechen dem Stand zum Zeitpunkt der Drucklegung. Technische, formale oder massliche Änderungen sowie Irrtümer sind vorbehalten. The product images and description correspond to the state at time of printing. Technical, formal or dimensional information are subject to change.
-
Page 3: Table Of Contents
Anleitungen vorgängig sorgfältig lesen und für künftiges Nachlesen aufbewahren. Beachten Sie die Schutzklassen und befolgen Sie die Sicherheitsbestimmungen und Instruktionen auf Seite 3. Inhalt: ® Informationen zu Ihrem CASAMBI Netzwerk und allfällige Supportleistungen Schutzklassen, Sicherheitsbestimmungen und Instruktionen Montageanleitung 4−5 Bedienungsanleitung 6−7 Informationen zu CASAMBI 8−10... -
Page 4: Informationen Zu Ihrem Casambi ® Netzwerk Und Allfällige Supportleistungen
Informationen zu Ihrem CASAMBI Netzwerk und allfällige Supportleistungen ® Sie haben sich für eine Leuchte CASAMBI® programmiert von BALTENSWEILER entschieden. Für die Steuerung der ® Leuchte per Mobilgerät benötigen Sie die CASAMBI App, welche Sie im Apple App Store und Google Play Store herunterladen können. -
Page 5: Schutzklassen, Sicherheitsbestimmungen Und Instruktionen
Installation oder Manipulation an der Leuchte entfallen alle Gewährleistungsansprüche sowie die Produkthaftungspflicht des Herstellers nach der europäischen Richtlinie über die Haftung für fehlerhafte Pro- dukte (85/374/EWG) und dem schweizerischen Bundesgesetz über die Produkthaftung (PrHG). BALTENSWEILER übernimmt keine Haftung für Sach- und Personenschäden, die durch unsachgemässe Handhabung oder Nicht- beachten der Sicherheitsbestimmungen entstehen! Die Leuchte erwärmt sich im Betrieb. -
Page 6: Montageanleitung 4−5
Die Leuchte schrittweise gemäss Anleitung komplett auspacken und anschliessend montieren. Die Leuchte kann ohne Werkzeug montiert werden. Transportschachtel oben öffnen und die Faltbox herausheben. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Inhalt Faltbox: 3x Leuchtenkopf 1x Optik 40° 1x Optik 60°... - Page 7 Montageanleitung Faltkarton um 180° drehen. Den Faltkarton um 180° drehen und den Stangenschutz entfernen. Anschliessend kann die Stange aus dem Faltkarton gezogen werden Stange oben auf Stange unten stecken Stange oben leicht drehen, bis der Arretierungsstift einrastet Die Leuchtenköpfe am oberen Gestänge platzieren (Magnethalterung) Anschliessend den Steckkontakt am Kabelende des jeweils Leuchtenkopfes in einen der drei möglichen Steckhülsen in der oberen Stange stecken −...
-
Page 8: Bedienungsanleitung 6−7
Bedienungsanleitung Leuchtenkopf schwenkbar. Leuchtenkopf drehbar um Gestänge. Leuchtenkopf werkzeuglos höhenverstellbar (hält magnetisch). Schalten und Dimmen der Leuchte: Schalten und Dimmen an der Leuchte (Werkeinstellung): Raumlicht Tasten oben / unten: Tastendruck kurz: Ein- / Ausschalten. Tastendruck lang: Dimmen (abwechslungsweise stufenlos von 100 % zu 0 % oder 0% zu 100 %). Die Taster steuern jeweils die gesamte Leuchte (beide Leuchtenelemente bzw. - Page 9 Allfällige Supportleistungen durch BALTENSWEILER AG sind kostenpflichtig und nicht Bestandteil der Garantieleistung. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Optiken: BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Leuchtenkopf mit Optik für eine optimale Lichtführung und Entblendung des direkten Lichtes.
- Page 10 ® CASAMBI SMART LIGHTING − Einfach und flexibel ® CASAMBI ist eine moderne Lichtsteuerungslösung auf Basis von Blue- tooth Low Energy (BLE, 2.4 GHz) und kann daher direkt mit Mobilgerä- ten ohne ein zusätzliches Gateway per App betrieben werden. ® Die kostenlose CASAMBI App ermöglicht eine intuitive Inbetriebnahme und Bedienung einer oder mehreren Leuchten im Verbund.
- Page 11 CASAMBI ® Ecosystem ® Innerhalb eines CASAMBI Netzwerks können mehrere Leuchten und auch Leuchtengruppen gesteuert werden. Es ist möglich, das Netzwerk mit einer Lichtsensorik, sowie einer Bewegungs- bzw. Präsenzsensorik auszustatten. Je nach Helligkeit des Tageslichts passt sich die Lichsituation dynamisch den aktuellen Lichtverhältnissen an.
- Page 12 CASAMBI ® ® Da die CASAMBI Funktechnologie ein Leuchtenhersteller unabhängi- ger Standard ist, können problemlos auch Leuchten von anderen Leuch- tenherstellern in das Netzwerk integriert werden. Die Leuchten kön- nen zudem per Mobiltelefon (iOs, Android), Tablet (iOs, Android) oder Smartwatch lokal oder auch über ein zusätzliches Gateway von aussen ®...
-
Page 14: Information About Your Casambi Network And Any Support Services
The administrator password is only for qualified users. Its use is under your own responsibility. The luminaires pre-configuration can be lost if the administrator password is used! Any support services provided by BALTENSWEILER AG are subject to a fee and are not part of the warranty coverage! ®... -
Page 15: Protection Classes, Safety Regulations And Instructions
European Directive concerning Liability for Defective Products (85/374/EEC) and the Swiss Federal Law on Product Liability (PrHG). BALTENSWEILER shall assume no liability for any loss or damage to persons or property caused by improper handling or non-adherence to the safety regulations! The luminaire heats up during operation. -
Page 16: Mounting Instructions 14−15
The luminaire can be installed without tools. Open the transport box at the top and lift out the folding box. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Contents folding box: 3x luminaire head 1x optic 40°... - Page 17 Mounting instructions Turn the folding box 180° Turn the folding box 180° remove the rod protector The rod can then be pulled out of the folding box Put the top rod on the bottom rod Turn the top rod slightly until the locking pin engages Place the lamp heads on the upper rod (magnetic holder) Then insert the plug contact at the end of the cable of each lamp head into one of the three possible sockets in the upper rod...
- Page 18 Operating instructions Swivelling lamp head. Lamp head rotatable about rod. Luminaire head height adjustable without tools (holds magnetically). Switching and dimming the luminaire: Room light Switching and dimming on the luminaire (factory setting): Button up / down: - Short press on button: Ein- / Ausschalten. - Long press on button: Dimmen (Dim (alternately stepless from100 % zu 0 % oder 0% zu 100 %).
- Page 19 CASAMBI support: CASAMBI mobile app and support page ® http://qr.baltensweiler.ch/casambiapp Any support services by BALTENSWEILER AG are chargeable and not BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 part of the guarantee. Optics:...
- Page 20 CASAMBI ® SMART LIGHTING − Simple and flexible ® CASAMBI is a modern lighting control solution that is based on Blue- tooth Low Energy (BLE, 2.4 GHz) and can thus be operated directly with mobile devices with no additional gateway per app. ®...
- Page 21 CASAMBI ® Ecosystem Several luminaires and luminaire groups can be controlled within a ® CASAMBI network. The network can be equipped with a light sensor system as well as motion and presence sensors. The lighting situation is dynamically adjusted to the current light condi- tions depending on the daylight brightness.
- Page 22 CASAMBI ® ® Since the CASAMBI wireless technology is a non-proprietary standard, any luminaire from other manufacturers can be easily integrated into the network. What’s more, the luminaires can be controlled locally by a mobile phone (iOs, Android), tablet (iOs, Android) or smart watch, or ex- ®...
- Page 24 BALTENSWEILER AG Staldenhof 2 6014 Luzern T +41 41 429 00 30 info@baltensweiler.ch M 2107/SaWa/25.09.2023...
