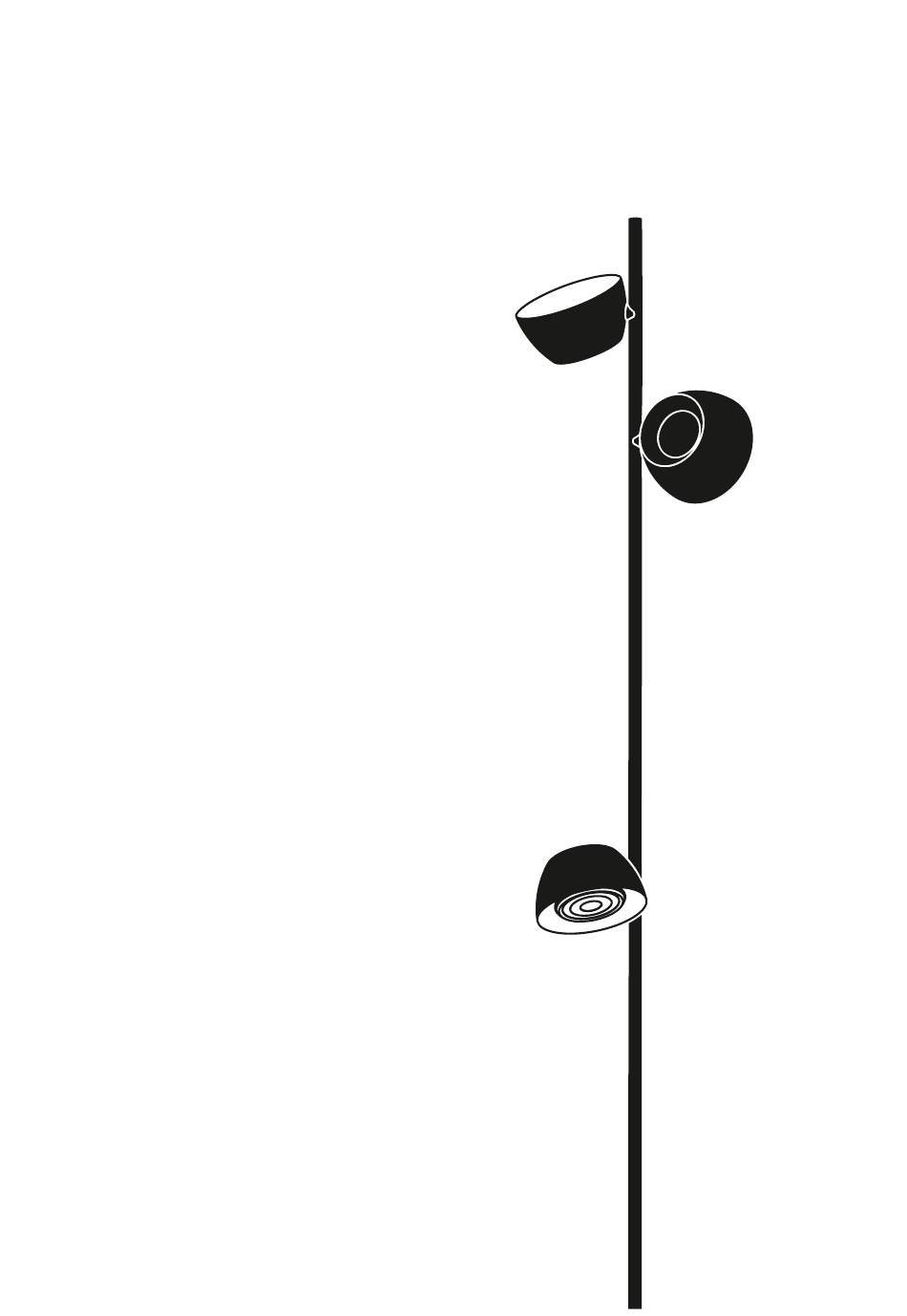

- Page 1 IRIO S Montage- und Bedienungsanleitung Mounting and operating instructions BALTENSWEILER...
- Page 2 Die Produkte-Abbildungen und Beschreibungen entsprechen dem Stand zum Zeitpunkt der Drucklegung. Technische, formale oder massliche Änderungen sowie Irrtümer sind vorbehalten. The product images and description correspond to the state at time of printing. Technical, formal or dimensional information are subject to change.
-
Page 3: Table Of Contents
Anleitungen vorgängig sorgfältig lesen und für künftiges Nachlesen aufbewahren. Beachten Sie die Schutzklassen und befolgen Sie die Sicherheitsbestimmungen und Instruktionen auf Seite 3. Inhalt: Schutzklassen, Sicherheitsbestimmungen und Instruktionen Montageanleitung 4−5 Bedienungsanleitung 6−7 Lieferumfang: - Sockel komplett, inkl. Gestänge unten - Gestänge oben - 3x Leuchtenkopf - 1x Optik 60°, 1x Optik 40°... -
Page 5: Schutzklassen, Sicherheitsbestimmungen Und Instruktionen
Installation oder Manipulation an der Leuchte entfallen alle Gewährleistungsansprüche sowie die Produkthaftungspflicht des Herstellers nach der europäischen Richtlinie über die Haftung für fehlerhafte Pro- dukte (85/374/EWG) und dem schweizerischen Bundesgesetz über die Produkthaftung (PrHG). BALTENSWEILER übernimmt keine Haftung für Sach- und Personenschäden, die durch unsachgemässe Handhabung oder Nicht- beachten der Sicherheitsbestimmungen entstehen! Die Leuchte erwärmt sich im Betrieb. -
Page 6: Montageanleitung 4−5
Die Leuchte schrittweise gemäss Anleitung komplett auspacken und anschliessend montieren. Die Leuchte kann ohne Werkzeug montiert werden. Transportschachtel oben öffnen und die Faltbox herausheben. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Inhalt Faltbox: 3x Leuchtenkopf 1x Optik 40° 1x Optik 60°... - Page 7 Montageanleitung Faltkarton um 180° drehen. Den Faltkarton um 180° drehen und den Stangenschutz entfernen. Anschliessend kann die Stange aus dem Faltkarton gezogen werden Stange oben auf Stange unten stecken Stange oben leicht drehen, bis der Arretierungsstift einrastet Die Leuchtenköpfe am oberen Gestänge platzieren (Magnethalterung) Anschliessend den Steckkontakt am Kabelende des jeweils Leuchtenkopfes in einen der drei möglichen Steckhülsen in der oberen Stange stecken −...
-
Page 8: Bedienungsanleitung 6−7
Optiken: Leuchtenkopf mit Optik für eine optimale Lichtführung und Entblendung des direkten Lichtes. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Die Optik wird magnetisch gehalten und kann auch werkzeuglos demontiert bzw. getauscht werden. Raumlicht Leselicht... -
Page 11: Protection Classes, Safety Regulations And Instructions
European Directive concerning Liability for Defective Products (85/374/EEC) and the Swiss Federal Law on Product Liability (PrHG). BALTENSWEILER shall assume no liability for any loss or damage to persons or property caused by improper handling or non-adherence to the safety regulations! The luminaire heats up during operation. -
Page 12: Mounting Instructions 10−11
The luminaire can be installed without tools. Open the transport box at the top and lift out the folding box. BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Contents folding box: 3x luminaire head 1x optic 40°... - Page 13 Mounting instructions Turn the folding box 180° Turn the folding box 180° remove the rod protector The rod can then be pulled out of the folding box Put the top rod on the bottom rod Turn the top rod slightly until the locking pin engages Place the lamp heads on the upper rod (magnetic holder) Then insert the plug contact at the end of the cable of each lamp head into one of the three possible sockets in the upper rod...
- Page 14 Reading light Optics: BALTENSWEILER LICHT UND LEUCHTEN www.baltensweiler.ch info@baltensweiler.ch Tel. +41 41 429 00 30 Luminaire head with optic for optimum light guidance and glare-free direct light. The optic is held in place magnetically and can also be dismantled or replaced without tools.
- Page 16 BALTENSWEILER AG Staldenhof 2 6014 Luzern T +41 41 429 00 30 info@baltensweiler.ch M 2105/SaWa/25.09.2023...
