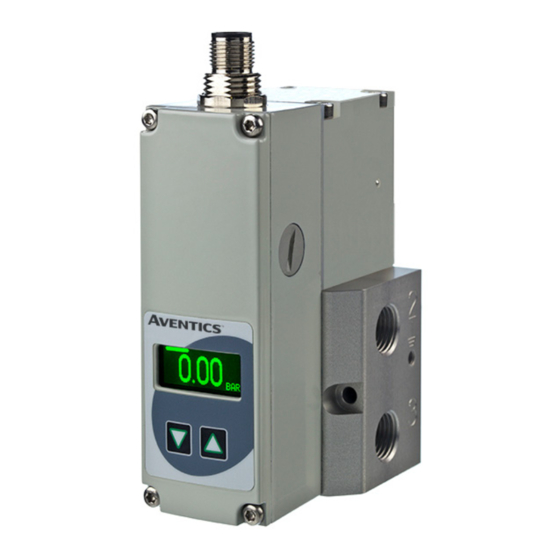

- Page 1 Digitaler Druckregler IO-Link CLASS A - Baureihe 617 entronic mit Anzeige und Einstelltasten Digital Pressure Regulator IO-Link CLASS A - 617 Series entronic with display and controls Installationshandbuch Installation manual IM502079-009 / R02...
-
Page 2: Table Of Contents
DIE IN DIESEM HANDBUCH ENTHALTENEN ANGABEN KÖNNEN OHNE VORHERIGE ANKÜNDIGUNG GEÄNDERT WERDEN. EMERSON übernimmt keinerlei Haftung für technische oder redaktionelle Fehler oder Ungenauigkeiten oder für versehentlich entstehende Schäden oder Folgeschäden, die durch die Bereitstellung dieses Handbuchs oder aus der Anwendung desselben entstehen. -
Page 3: Beschreibung
G = 3/8 + Druckhaltend (DN8), externer Druckanschluss H = 1/2 + Druckhaltend (DN15), externer Druckanschluss Sollwert 8 = IO-Link Class A Istwert 6 = IO-Link Class A ) nur bei Ausführung G1/4 (DN4) möglich Visit our website at Emerson.com/AVENTICS... -
Page 4: Bedienelemente
Erreicht die interne Regelelektronik eine Temperatur größer 100 °C, so wird die Regelung eingeschränkt, um eine weitere Erhitzung zu vermeiden. ELEKTRISCHER ANSCHLUSS PINBELEGUNG IO - LINK SCHNITTSTELLE Beschreibung 24V-Spannungsversorgung nicht belegt Versorgung Masse nicht belegt Gehäuse EMV-Abschirmung Visit our website at Emerson.com/AVENTICS... -
Page 5: Sollwert - Ausgangsdruck
10 bar-Gerät = 10 bar Minimale Hysterese Die Regelparameter, der Nullpunkt und die Spanne sind werkseitig programmiert. Parametersatz: Werk Nullpunkt: 0 % Spanne: 100 % Sollwertrampe: keine Shutoff: EIN; bei Sollwert kleiner 0,5 % entlüftet das Ventil Reglerstruktur: PID Visit our website at Emerson.com/AVENTICS... -
Page 6: Technische Daten
Anschlussleitung 5m, Buchse gerade offenes Ende N15183710000000 Anschlussleitung 10m, Buchse gerade offenes Ende N15183840000000 Anschlussleitung 5m, Buchse gerade auf Stecker gerade N15184490000000 Anschlussleitung 10m, Buchse gerade auf Stecker gerade N15184520000000 Anreihgrundplatte für 617 DN4 mit G 3/8" Druckluftversorgung N50781800000000 Visit our website at Emerson.com/AVENTICS... -
Page 7: Wartung Und Pflege
Vor dem Einsatz der Produkte mit Flüssigkeiten sowie bei nicht industriellen Anwendungen, in lebenser- haltenden- oder anderen Systemen, die nicht in den veröffentlichten Anleitungsunterlagen enthalten sind, wenden Sie sich bitte direkt an EMERSON. Durch Missbrauch, Verschleiß oder Störungen können in Hydrosystemen verwendete Komponenten auf verschiedene Arten versagen. -
Page 8: Abmessungen Und Gewichte
Gewicht: 0,49 kg (2x) (52) Programmier- schnittstelle M4 für G1/4 Erdungsschraube (3x) Ø4,2 (2x) 35,39 17,15 Aufflanschausführung DN 4 Gewicht: 0,49 kg (2x) 34,8 78,5 (72,7) M12 Stecker Programmier- schnittstelle Ø 6mm (3x) (2x) 35,4 17,15 Erdungsschraube Visit our website at Emerson.com/AVENTICS... - Page 9 G3/8 (4x) M4 x 8/10 (2x) Ø6 (3x) Aufnahme Hutschiene: 10,5 EN 50022 35x7.5 25,8 (2x) DN 8 Gewicht: 0,93 kg Programmier- schnittstelle M4 für Erdungsschraube Ø 4,2 (2x) G3/8 (3x) 17,15 24,25 24,25 57,5 Visit our website at Emerson.com/AVENTICS...
- Page 10 Digital Pressure Regulator IO-Link CLASS A - 617 Series entronic with display and controls Installation manual IM502079-009 / R02...
- Page 11 The information in this manual is subject to change without notice. In no event shall EMERSON be liable for technical or editorial errors or omissions. Neither is any liability assumed for accidental or consequential damages arising out of or in connection with the supply or use of the information contained herein.
-
Page 12: Description
G = 3/8 + pressure hold (DN8), external pressure H = 1/2 + pressure hold (DN15), external pressure Setpoint 8 = IO-Link Class A Feedback Type 6 = IO-Link Class A ) Only possible with size G1/4 (DN4) Visit our website at Emerson.com/AVENTICS... -
Page 13: Operating Elements
If the internal control electronics reach a temperature above 100°C, the control function will be restricted in order to prevent any more overheating. ELECTRICAL CONNECTION PIN ASSIGNMENT IO-IINK INTERFACE Description 24V voltage supply not connected Supply ground not connected Body EMC shield Visit our website at Emerson.com/AVENTICS... -
Page 14: Target Value - Output Pressure
Set of parameters: factory settings Zero point: 0% Pressure range: 100% Setpoint ramp: none Shut-off point: ON; with a target value of less than 0.5%, the air will be released from the valve Control system: PID Visit our website at Emerson.com/AVENTICS... -
Page 15: Technical Characteristics
Connection cable 10m,straight socket, open cable end N15183840000000 Connection cable 5m, straight socket on straight connector N15184490000000 Connection cable 10m, straight socket on straight connector N15184520000000 Joinable subbases for 617 DN4 with pressure supply G 3/8" N50781800000000 Visit our website at Emerson.com/AVENTICS... -
Page 16: Care And Maintenance
Before using these products with fluids other than those specified in the manual, or in non-industrial applications, life-support systems, or in other systems which are not specified in the published instruction manuals, please contact EMERSON directly. The components used in fluid power systems can fail in various ways due to misuse, wear or system malfunctions. -
Page 17: Dimensions And Weights
M4 for G1/4 earth screw (3x) Ø4,2 (2x) 35,39 17,15 With flange subbase mounting DN 4 Weight: 0.49 kg (2x) 34,8 78,5 (72,7) M12 plug Programming interface Ø 6mm (3x) (2x) 35,4 17,15 for earth screw Visit our website at Emerson.com/AVENTICS... - Page 18 Top hat rail holder 10,5 EN 50022 35x7.5 25,8 (2x) DN 8 Weight: 0.93 kg Programming Programmier- interface schnittstelle M4 for M4 für earth screw Erdungsschraube Ø 4,2 (2x) G3/8 (3x) 17,15 24,25 24,25 57,5 Visit our website at Emerson.com/AVENTICS...
- Page 19 INSTALLATION DN 15 Weight: 1.33 kg Programming Programmier- interface schnittstelle M4 for M4 für earth screw Erdungsschraube Ø 4,2 (2x) G1/2 (3x) 17,15 30,5 30,5 57,5 Visit our website at Emerson.com/AVENTICS...
