Zusammengebaute Lasergravurmaschine

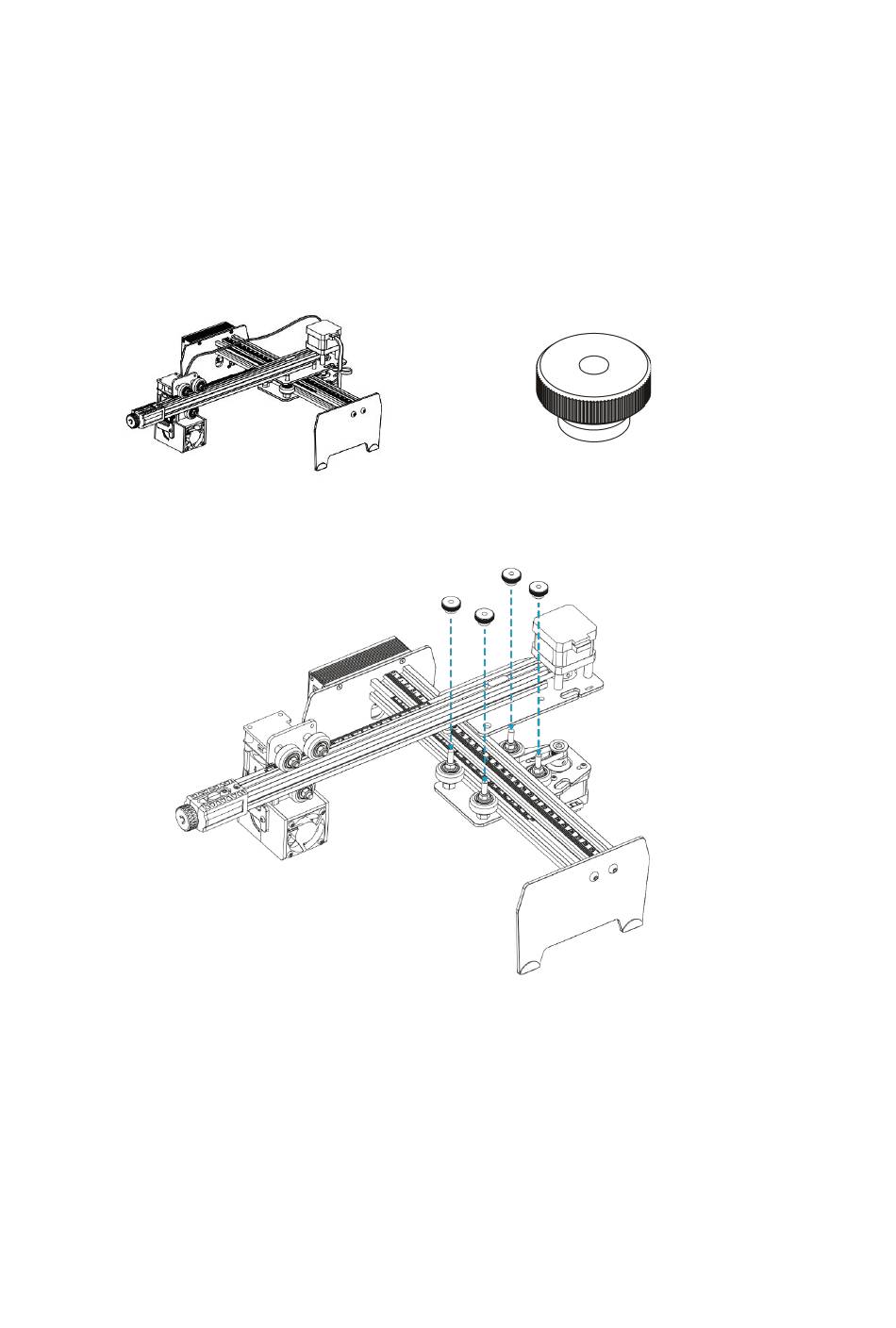

1. Bauen Sie die X-Achsen-Baugruppe und die Y-Achsen-Baugruppe zusammen. Nehmen
Sie die X-Achsen-Baugruppe und die Y-Achsen-Baugruppe aus dem Verpackungskarton.
Legen Sie die X-Achsen-Baugruppe waagerecht über die Y-Achsen-Baugruppe und
richten Sie die Gewindelöcher auf die darunter liegenden Schrauben aus. Dann senken
Sie die X-Achsen-Baugruppe waagerecht auf die Y-Achsen-Baugruppe ab. Zum Schluss 4
Rändelmuttern mit Bund aufsetzen und im Uhrzeigersinn anziehen.
Baugruppe X-Achse,
Baugruppe Y-Achse x1
Rändelmutter mit
Bund x4
