Zmontovaný laserový gravírovací stroj

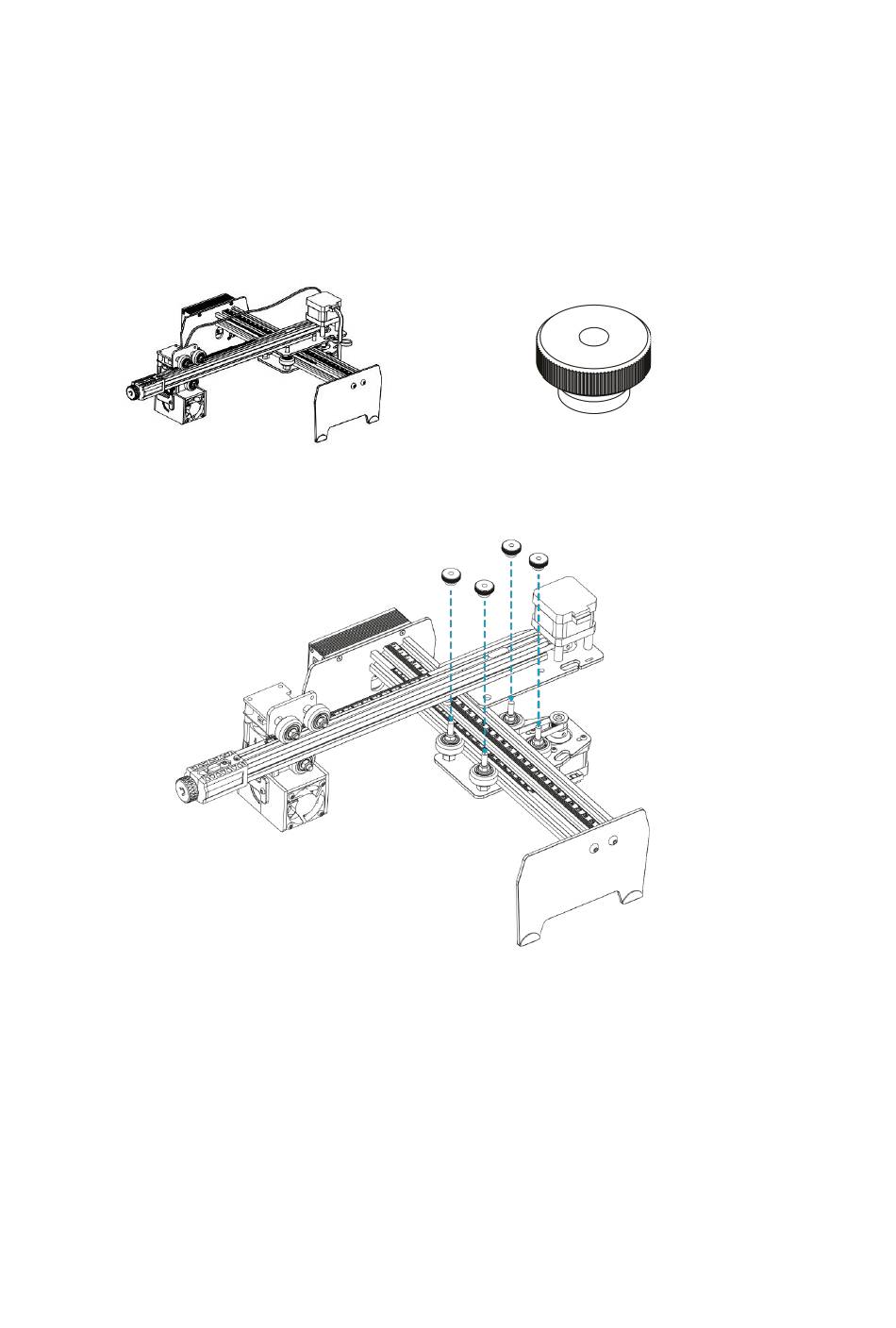

1. Zostavte zostavu osi X a zostavu osi Y. Vyberte zostavu osi X a zostavu osi Y z baliacej
škatule. Vodorovne umiestnite zostavu osi X nad zostavu osi Y a zarovnajte závitové
otvory s premietnutými skrutkami pod ňou. Potom ju horizontálne spustite na zostavu
osi Y. Nakoniec nasaďte 4 matice s vrúbkovaním a utiahnite ich v smere hodinových
ručičiek.
Zostava osi X, zostava osi
Y x1
Matica s vrúbkovaním a
golierom x4
