Sestavený laserový gravírovací stroj

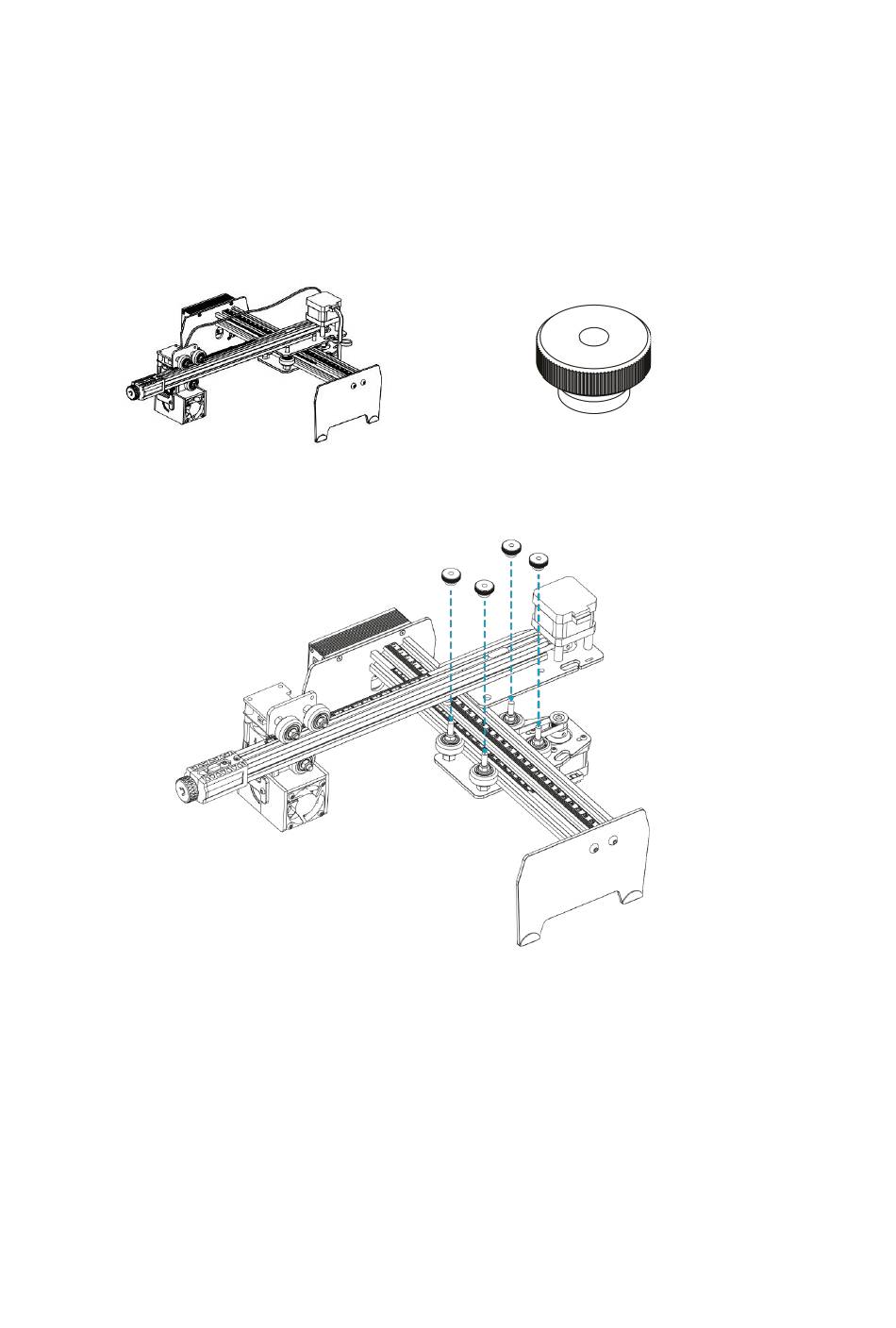

1. Sestavte sestavu osy X a sestavu osy Y. Vyjměte sestavu osy X a sestavu osy Y z
obalové krabice. Vodorovně umístěte sestavu osy X nad sestavu osy Y a zarovnejte
otvory se závitem na promítnuté šrouby pod ní. Poté ji vodorovně spusťte na sestavu
osy Y. Nakonec nasaďte 4 matice s vroubkovaným límcem a utáhněte je ve směru
hodinových ručiček.
Sestava osy X, sestava osy Y x1
Matice s vroubkováním
a límcem x4
