Monacor IMG STAGELINE MXR-60 Manual

MXR-60
Bestell-Nr. 20.0630
MXR-80
Bestell-Nr. 20.0080
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Audio-Mischpult
Diese Kurzanleitung soll den schnellen Einstieg
in die Benutzung des Geräts ermöglichen. Sie
richtet sich an Benutzer mit Grundkenntnissen
in der Audiotechnik. Bitte lesen Sie die Anlei-
tung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
Eine ausführliche Anleitung finden Sie unter:
www.img-stageline.de
1 Einsatzmöglichkeiten
Dieses Mischpult lässt sich vielfältig zum Mischen
von Audiosignalen (Mikrofone, Instrumente, Geräte
mit Line-Pegel) einsetzen. Das Summensignal wird
über die Ausgangsbuchsen M L, M R (5), REC (6)
und die USB-Buchse (19) ausgegeben. Die USB-
Buchse dient auch als Eingang für Audiodaten bei
der Verbindung mit einem Computer und für den
integrierten Audio-Spieler zum Abspielen von MP3-,
WAV- oder WMA-Dateien von einem USB-Stick. Der
Audio-Spieler ist außerdem mit einem Bluetooth-
Modul ausgestattet.
2 Sicherheitshinweise
Das Mischpult entspricht allen relevanten Richt linien
der EU und trägt deshalb das -Zeichen.
WARNUNG Das Gerät wird mit lebensgefährli-
cher Netzspannung versorgt. Neh-
men Sie deshalb niemals selbst
Eingriffe daran vor. Es besteht die
Gefahr eines elektrischen Schlages.
•
Das Gerät ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie es vor Tropf- und Spritzwas-
ser sowie vor hoher Luftfeuchtigkeit. Der zulässige
Einsatztemperaturbereich beträgt 0 – 40 °C.
•
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße
z. B. Trinkgläser, auf das Gerät.
• Ziehen Sie sofort den Netzstecker aus der Steck-
dose, wenn:
1. sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht
auf einen Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fach-
werkstatt reparieren.
•
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Chemikalien oder Wasser.
• Wird das Gerät zweckentfremdet, nicht richtig an-
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
MXR-120
Bestell-Nr. 20.0100
MXR-160
Bestell-Nr. 20.0150
ELECTRONICS FOR SPECIALISTS
geschlossen / bedient oder nicht fachgerecht repa-
riert, kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie
für das Gerät übernommen werden. Ebenso kann
keine Haftung für durch Fehlbedienung oder durch
einen Defekt entstandene Datenverluste und
deren Folgeschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb
genommen werden, übergeben Sie es
zur umweltgerechten Entsorgung einem
örtlichen Recyclingbetrieb.
2.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass das
Bluetooth-Modul in den Geräten MXR-60, MXR-80,
MXR-120 und MXR-160 der Richtlinie 2014 / 53 / EU
entspricht. Die EU-Konformitätserklärungen sind im
Internet verfügbar: www.img-stageline.de
Das Bluetooth-Modul ist für den Betrieb in den
EU- und EFTA-Staaten allgemein zugelassen und an-
melde- und gebührenfrei.
3 Übersicht
Auf der Geräterückseite befindet sich die Netzbuchse
230 V~ / 50 Hz zum Anschluss an eine Netzsteckdose
und der Ein- /Ausschalter POWER.
1 Mikrofoneingang MIC (XLR-Buchse) und Eingang
LINE (Klinkenbuchse) für Geräte mit Line- Pegel
2 Eingang LINE des Stereokanals als Klinkenbuch-
sen für Geräte mit Line-Pegel
Beim Anschluss eines Mono-Geräts nur die
Buchse L MONO verwenden. Das Signal wird so
intern auf den rechten und linken Kanal geleitet.
3 Ein- /Ausschalter PH. PWR der 48-V-Phantom-
speisung für die XLR-Mikrofoneingänge MIC (1)
Vorsicht: Nur bei ausgeschaltetem Mischpult
betätigen, anderenfalls können laute Schaltge-
räusche auftreten.
4 Eingangswahltaste:
Taste gedrückt: Eingang LINE (2)
Taste ausgerastet: Eingang USB-Buchse (19) oder
Audio- Spieler mit Bluetooth-Modul
5 Stereo-Ausgänge M L, M R als XLR- und Klinken-
buchsen für das Summensignal
6 Cinch-Buchsen für ein Aufnahmegerät
Am Ausgang REC liegt das Summensignal für
Aufnahmen an [nach den Fadern M L, M R (29)].
Das Signal am Eingang TAPE lässt sich mit dem
Regler TAPE (31) auf das Summensignal mischen.
7 Buchse H. P. (headphones) für einen Kopfhörer
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
8 Ausgang AUX SEND des Ausspielwegs AUX
9 Eingang AUX RET zum Anschluss des Ausgangs
eines Effektgeräts oder einer zusätzlichen Line-
Tonquelle
10 Regler GAIN für die Eingangsverstärkung
11 Klangregler für die Höhen (H), Mitten (M) und
Bässe (L)
12 Regler AUX zum Mischen des Kanalsignals auf
den Ausspielweg AUX; das Signal wird nach dem
Kanalfader (15) auf den Ausspielweg geleitet
13 Regler FX zum Mischen des Kanalsignals auf die
interne Effekteinheit
14 Panoramaregler PAN zum Platzieren des Mono-
Signals im Stereo-Klangbild,
beim Stereo-Kanal dient er als Balanceregler
15 Kanalfader für die Kanallautstärke
16 LED PK: Ein kurzes Aufleuchten zeigt an, dass der
maximale unverzerrte Signalpegel erreicht ist.
Leuchtet sie länger, wird der Kanal übersteuert.
Dann den Regler GAIN (10) zurückdrehen.
Bei gedrückter Taste MUTE (17) leuchtet die LED
konstant.
17 Taste MUTE zum Stummschalten des Kanals; bei
stummgeschaltetem Kanal leuchtet die LED PK
18 Taste PFL zum Vorhören des Kanals über einen an
der Buchse H. P. (7) angeschlossenen Kopf hörer;
bei gedrückter Taste leuchtet die LED PFL oben in
der Pegelanzeige (30)
19 USB-Buchse
– Ausgang digitales Summensignal
– Eingang für Audiodaten vom Computer
– Eingang für Audiodateien von einem USB-Stick
zum Abspielen mit dem Audiospieler
20 Display für den Audiospieler
Beim Einschalten wird zur Begrüßung kurz „HI"
angezeigt; ist die USB-Buchse (19) nicht ange-
schlossen, wird „no" angezeigt
21 Tasten für den Audiospieler mit Bluetooth-Modul
II REC kurz drücken: Wiedergabe Start / Pause;
MP3-Aufnahme auf einem USB-Stick:
Zum Starten die Taste gedrückt halten,
bis „rEC" angezeigt wird; zum Been-
den die Taste MODE drücken
I − + I kurz drücken: vorheriger / nächster Titel
gedrückt halten: Lautstärke einstellen
MODE: Umschalten zwischen
Wiedergabe (Anzeige „USb")
Bluetooth-Empfang (Anzeige „bt")
22 5-Band-Equalizer für das Summensignal
Copyright
ELECTRONICS FOR SPECIALISTS
MIC
2
1
LINE
1 2 3 4
10
GAIN
MIN MAX MIN MAX MIN MAX MIN MAX
11
H
−15 dB +15 −15 dB +15 −15 dB +15 −15 dB +15
11
M
−15 dB +15 −15 dB +15 −15 dB +15 −15 dB +15
11
L
−15 dB +15 −15 dB +15 −15 dB +15 −15 dB +15
12
AUX
MIN MAX MIN MAX MIN MAX MIN MAX
13
FX
MIN MAX MIN MAX MIN MAX MIN MAX
14
PAN
L R L R L R L R
16
15
PK PK PK PK
10 10 10 10 10
MUTE MUTE MUTE MUTE
5 5 5 5 5
0 dB 0 dB 0 dB 0 dB 0 dB
17
5 5 5 5 5
10 10 10 10 10
20 20 20 20 20
1 2 3 4
30 30 30 30 30
40 40 40 40 40
50 50 50 50 50
PFL PFL PFL PFL
60 60 60 60 60
18

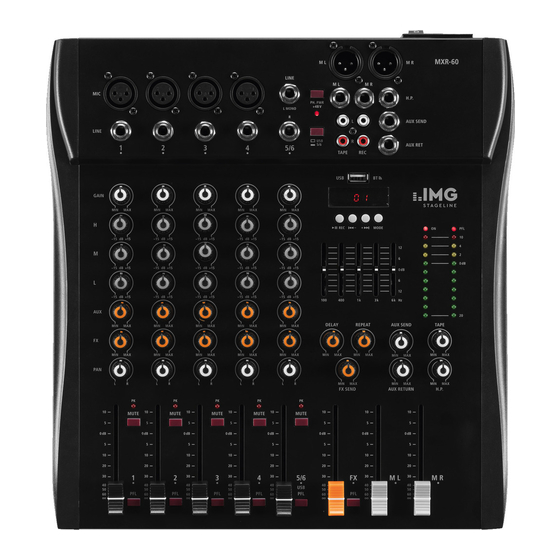

Abbildung MXR-60, bei den Modellen MXR-80 /-120 /-160 sind weitere Mono-Eingängskanäle vorhanden
23 Regler DELAY für die Effektverzögerungszeit
24 Regler REPEAT für die Effektwiederholungen
25 Regler FX SEND zum Einstellen des Eingangs-
pegels für die Effekteinheit
26 Fader FX zum Mischen des internen Effektsignals
auf das Ausgangssignal; soll kein Effekt zuge-
mischt werden, den Fader ganz zuziehen
by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR
5 MXR-60
M L M R
3
LINE
M L 5 M R
7
H.P.
PH. PWR
+48 V
L MONO 8
4
R
L AUX SEND
6
9
USB R
5/6 AUX RET
5/6
TAPE REC
19
USB
20
MIN MAX
21
ON PFL
10
−15 dB +15
4
12
2
6
0 dB
−15 dB +15
0 dB
22 6 30
12
−15 dB +15
100 400 1 k 3 k 6 k Hz
23 24 27
20
DELAY REPEAT AUX SEND TAPE
MIN MAX
31
MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX
25 28
32
L R MIN MAX MIN MAX MIN MAX
FX SEND AUX RETURN H.P.
PK
10 10 10
MUTE
5 26 5 29 5
0 dB 0 dB 0 dB
5 5 5
10 10 10
20 20 20
5/6 FX M L M R
30 30 30
40 40 40
USB
50 50 50
PFL PFL
60 60 60
27 Pegelregler AUX SEND für das Signal des Aus-
spielwegs AUX, das am Ausgang AUX SEND (8)
zur Verfügung steht
28 Regler AUX RETURN zum Mischen des Eingangs-
signals der Buchse AUX RET (9) auf das Summen-
signal, z. B. von einem externen Effektgerät oder
einer zusätzlichen Line-Tonquelle
A-2020.99.01.10.2019
