BETRIEBSANLEITUNG
Operating Instructions • Instructions de service •
665201 Drehscheibe für Mittelleiter-Gleissysteme
6910

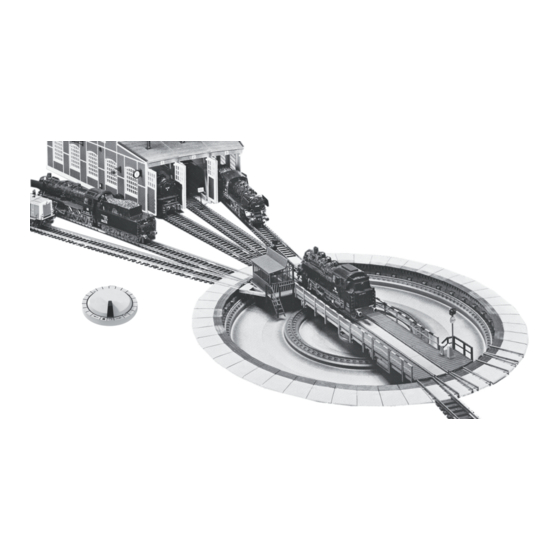

Fig.1: Die FLEISCHMANN-Drehscheibe 665201 wurde als Einbau-Drehscheibe konstruiert und ist für das Mittelleiter-Wechselstromsystem verwendbar.
Mit Grube und Drehbühne ist das große Vorbild modellgetreu nachgebildet. Die Drehscheibe ist elektrisch angetrieben und über den beiliegenden Dreh-
scheibenschalter 6910 fernsteuerbar. Der Schalter passt zum FLEISCHMANN-Gleisbildstellwerk.

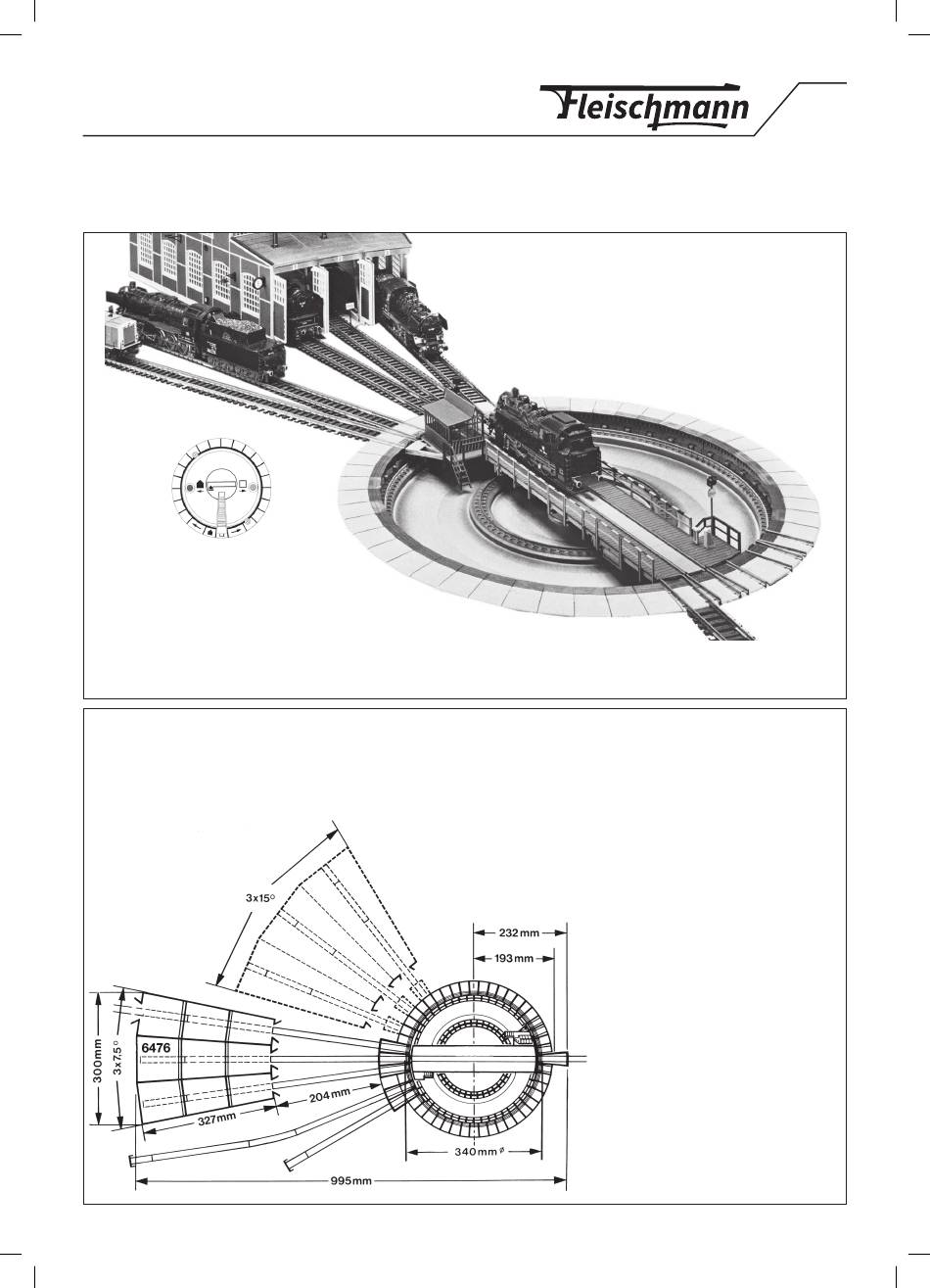

Fig. 2: Zum Einbau der Drehscheibe wird in die Anlagenplatte ein Loch von 340 mm Ø gesägt, in das die Drehscheibe eingesetzt wird. Ein Festschrauben
ist nicht erforderlich, da die Drehscheibe über die zu befestigenden Zufahrtsgleise gehalten wird. Führen Gleise unterhalb der Drehscheibe vorbei, (z.B.
ein verdeckter Abstellbahnhof), so ist auf eine genügende Durchfahrhöhe zu achten, da die Drehscheibengrube eine Tiefe von 30 mm besitzt. Um ein
Entgleisen von Zügen oder Loks zu vermeiden, dürfen die Anschlusskabel nicht frei herabhängen, sondern müssen sauber verlegt werden.
Einbau
80665201920 FLM X_2023.indd 1
80665201920 FLM X_2023.indd 1
Gegebenenfalls kann die Drehscheibe auch auf
die Anlagenplatte aufgesetzt werden, der Dreh-
scheibenrand muss dann allerdings durch Füll-
stücke (z.B. Styropor) unterlegt werden. Ebenfalls
müssen in diesem Fall 30 mm hohe Auffahr-Ram-
pen für die Zu- und Abfahrgleise geschaffen wer-
den. Die Drehscheibe ist durch die 7,5°- Teilung
mit max. 48 Gleisanschlüssen bestückbar. Hierzu
ist der dreiständige Ringlokschuppen 6476 vor-
gesehen, der auch mehrteilig ausgebaut werden
kann. Der Lokschuppen 6476 ist vom Auffahrseg-
ment der Drehscheibe im Abstand von 204 mm
aufzustellen. Pro Lokstand werden ca. 325 mm
Gleis benötigt. Diese werden durch die vorderen
665201
Tore eingeschoben und von den Halteklammern
der Grundplatte gehalten. Die einzelnen Gleise
werden in Richtung Drehscheibe etwas herausge-
zogen und mit je einem Auffahrsegment zusam-
mengesteckt. Die Drehscheibe kann aber auch für
15°-Teilung Verwendung finden. In diesem Fall
ist zwischen den einzelnen Abstellgleisen jeweils
eine Abdeckplatte zu belassen.
19.10.2023 08:27:47
19.10.2023 08:27:47
