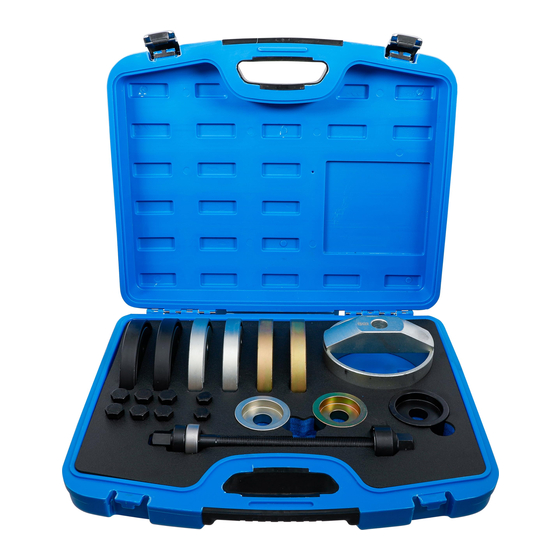

Radlager-Nabeneinheit-Montagewerkzeug-Satz
WERKZEUGE
1 Halbschalen (schwarz) für 72 mm Lager
2 Halbschalen (verchromt) für 66 mm Lager
3 Halbschalen (eloxiert) für 62 mm Lager
4 Druckglocke, universal
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zur Montage von Radlager-Nabeneinheiten mit Durchmesser 62, 66 und
72 mm. Der Werkzeugsatz ist passend für z.B. die Modelle Audi A2, VW Lupo, Polo, Fox, Seat Ibiza
und Skoda Fabia.
SICHERHEITSHINWEISE
• Lesen Sie die Anweisungen vor Arbeitsbeginn aufmerksam durch.
• Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.
• Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen
Hebepunkte.
• Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch
Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie
sicher, dass die Handbremse fest angezogen ist.
• Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.
• Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.
• Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das
Werkzeug als auch das Bauteil beschädigt werden kann.
• Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines Schlagschraubers
kann zum Bersten des Spindellagers oder anderer Bauteile führen und umherfliegende
Bauteilfragmente können Verletzungen verursachen.
• Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.
• Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.
• Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
für VAG Lagereinheit 62, 66, 72 mm
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
5 Halbschalenschrauben M12x1.5
6 Halbschalenschrauben M14x1.5
7 Druckstücke, 3 Stück
8 Spindeleinheit mit Kugellager
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 6250
Advertisement
Table of Contents
Related Manuals for BGS technic 6250
Summary of Contents for BGS technic 6250
- Page 1 • Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern. • Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Page 2 8. Radlager-Nabeneinheit in das Radlagergehäuse einziehen bis Haltenasen am Radlager in die vorgesehene Nut einrasten. Schritt 1 Schritt 2 Schritt 3 Schritt 4 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Page 3 • Keep children and unauthorized persons out of the working area. • Keep this tool out of children reach. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
- Page 4 8. Pull wheel bearing hub unit into the wheel bearing housing until retaining collars on the wheel bearing latch onto the appropriate nut. Step 1 Step 2 Step 3 Step 4 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
- Page 5 BGS 6250 Jeu d’outils de montage d’unité de roulement pour unités de roulement VAG de Ø 62, 66, 72 mm OUTILS 1 Demi-coque (noire) pour roulement de 72 mm 5 Vis de demi-coque M12x1,5 2 Demi-coque (chromée) pour roulement de 66 mm 6 Vis de demi-coque M14x1,5 3 Demi-coque (anodisée) pour roulement de 62 mm...
- Page 6 8. Tirez l’unité de roulement dans le logement du roulement, jusqu’à ce que l’encoche de retenue du roulement s’engage dans la rainure prévue à cet effet. Étape 1 Étape 2 Étape 3 Étape 4 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen...
- Page 7 BGS 6250 Juego para montar y desmontar cojinetes para VAG unidad de cojinete Ø 62, 66, 72 mm HERRAMIENTAS 1 semi-carcasas (negro) para 72 mm que llevan 5 tornillos de media concha M12x1.5 2 semi-carcasas (cromado) para 66 mm que llevan 6 tornillos de media concha M14x1.5...
- Page 8 APLICACIÓN 1 semi-carcasas (cromado) para 66 mm que llevan 5 tornillos de media concha M12x1.5 2 semi-carcasas (eloxado) para 62 mm que llevan 6 tornillos de media concha M14x1.5 3 semi-carcasas (negro) para 72 mm que llevan 7 piezas de presión, 3 x 4 de sujeción campana, universal, la unidad 8 de husillo y rodamiento A caja de cojinete de rueda...
