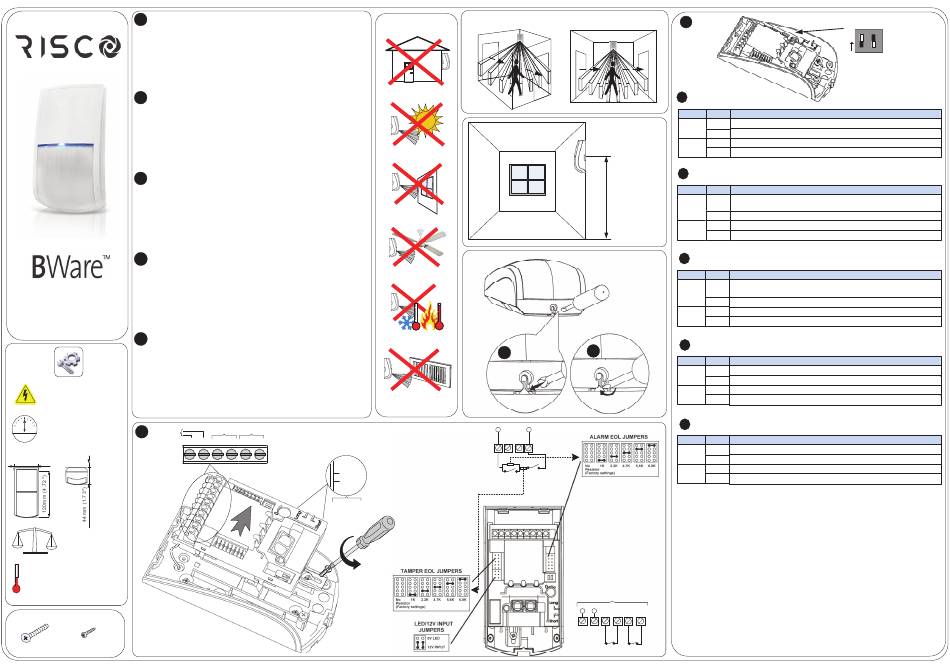

Risco BWare RK500Q Quick Start Manual

EN

Introduction and Features

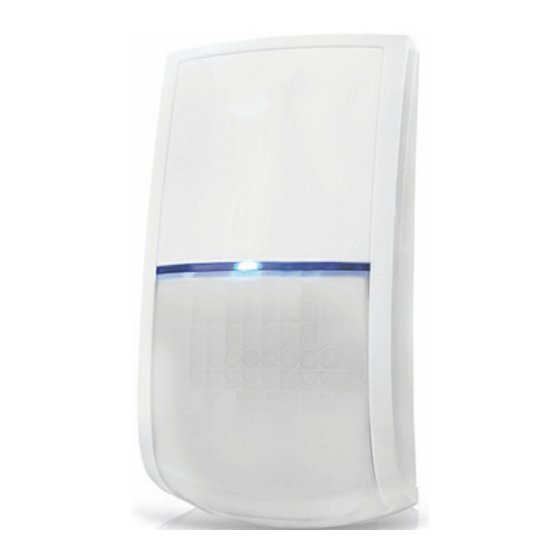

The BWare QUAD is a motion detector that uses two separate
dual element sensors to reduce false alarms and improve catch
performance.
• 15m (90') coverage
• Cover and wall/corner tampers
• Built in end-of-line resistors (EOL)
IT
Caratteristiche e specifiche
Il rivelatore BWare QUAD è un rivelatore di movimento che
utilizza due elementi separati per ridurre il numero di falsi
allarmi e migliorare le prestazioni di rivelazione.
• Copertura di 15m (90')
• Tamper contro l'apertura e la rimozione
• Resistenze di fine linea integrate (EOL)
Introducción y características
ES
El QUAD BWare es un detector de movimiento que utiliza dos
sensores de elemento dual separados para reducir las falsas
alarmas y mejora el nivel de detección.
Modelos de
•
Tamper de tapa y pared
•
• Construido en las resistencias de fin de línea (EOL)
Introduction et caractéristiques
FR
Le Bware QUAD est un détecteur de mouvement qui utilise
deux capteurs à éléments doubles séparés pour réduire les
fausses alarmes et améliorer les performances de détection.
Model:
Couverture
•
RK500Q
• Autoprotection à l'ouverture et l'arrachement mur/angle
BWare QUAD
Résistances de fin de ligne intégrées (EOL)
•
PD6662:2017
PR
Introduzione e caratteristiche
A QUAD BWare é um detector de movimento que utiliza dois
sensores separados duplo elemento para reduzir os falsos
alarmes e melhorar o desempenho pegar.
• Modèles 15m (90')
• Cover and wall/corner tampers
9-16VDC
• Construído em resistores de fim de linha (EOL)
14mA at 12VDC (typical)
4
34mA at 12VDC (max.) 12VDC
mA
+ 12 -
64mm (2.51")
100gr. (3.5oz.)
-20° to 55°C ( -4° to 131°F)
Humidity of 85 ±5 percent at a
temperature of 30 ±2°C (86 ±4°F).
x 1
x 3
15m (90')
15m (90')
ALARM TAMPER
LONG
SHORT
LONG
15m (50')
SHORT
6m (20')
EN
2.1m-2.7m
(6'11"-8'10")
2
1
PANEL DEOL
ALARM TAMPER
TAMPER
ALARM

TERMINAL WIRING

12VDC
ALARM TAMPER
N/C N/C
3
LED SENS
O
N
1 2

DIP Switch Settings

Switch State Description
ON LEDs are enabled, allowing LED control via the LED Terminal
1
OFF LEDS are disabled
ON Low Sensitivity selected
2
OFF High Sensitivity selected
IT
Predisposizione microinterruttori
Microint. Posizi. Descrizione
I LED sono abilitati, consentendo il controllo dei LED tramite i morsetti
ON
LED
1
OFF I LED sono disabilitati
ON Sensibilità di rivelazione bassa
2
OFF Sensibilità di rivelazione alta
ES
Configuración del interruptor DIP
Interr. Estad. Descripción
LEDs se activan, lo que permite el control de LED a través de la Terminal
ON
1 LED
OFF LEDS están desactivadas
ON Baja sensibilidad seleccionado
2
OFF Alta Sensibilidad selecciona
FR
Configuration des DIP Switch
Switch Etat Description
ON Les LED's sont activées, permettant un contrôle LED via la borne LED
1
OFF Les LED's sont désactivées
ON Faible sensibilité sélectionnée
2
OFF Haute sensibilité sélectionnée
PR
Configurações da chave DIP
Disjunt. Estad. Descrição
ON LEDs são habilitados, permitindo o controle LED através do Terminal LED
1
OFF LEDS estão desabilitados
ON Baixa sensibilidade selecionado
2
OFF Alta Sensibilidade selecionados
